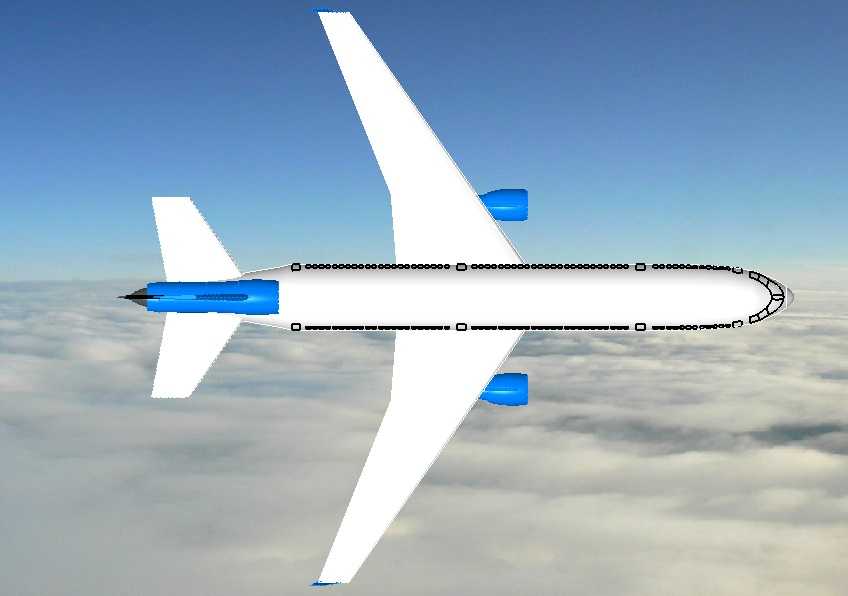

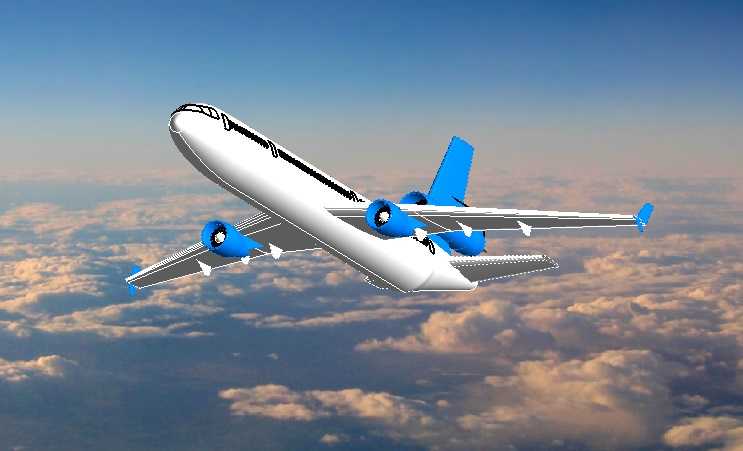

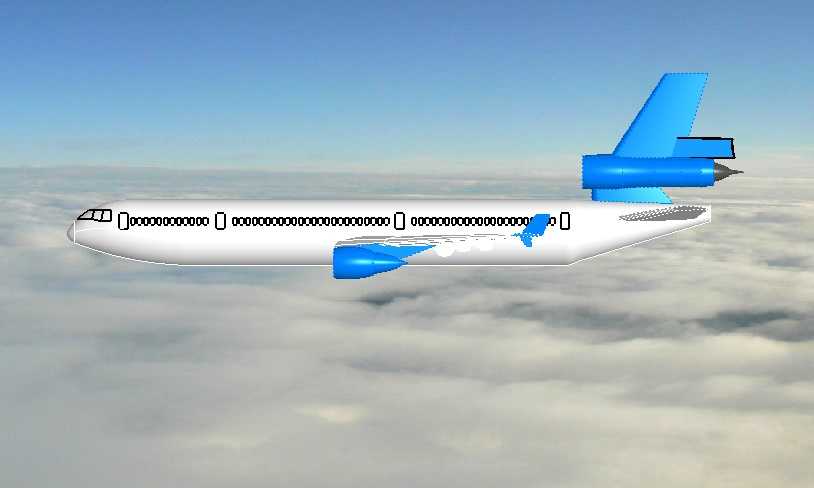

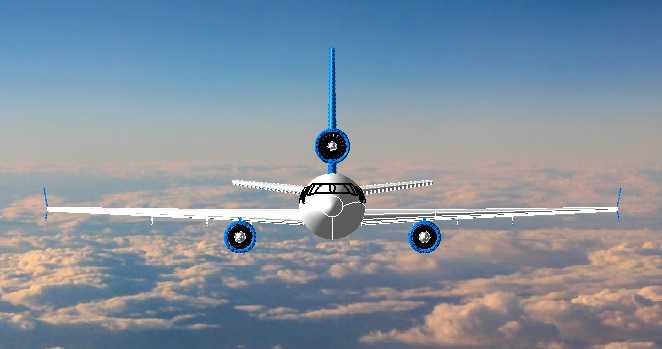

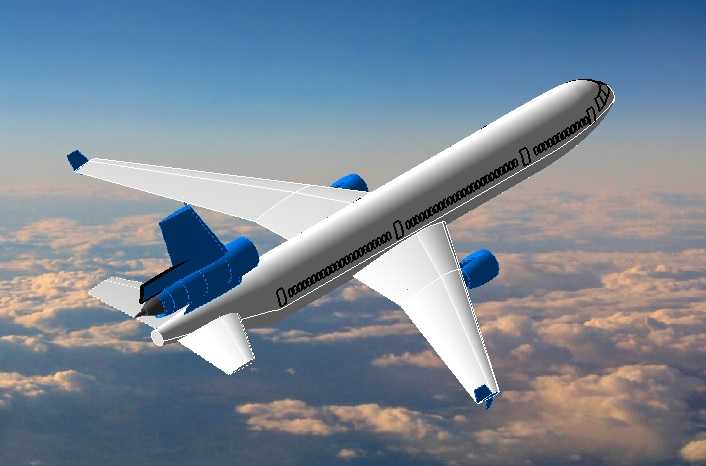

麦道MD-11宽体民用运输机三维建模作品

　　该模型还原的麦道MD-11机型，属于三发宽体民用运输机范畴，在民航发展历程中曾承担跨洋干线客运、高端货运改装的核心运输任务，其应用场景覆盖长航程国际客货运输、特种物资航空转运、退役后航材教学实训等多个领域，部分改装机型还曾承担邮政航空快运、高附加值精密设备跨区域调运的职能，在航空货运细分领域至今仍有少量改装机型保持运营状态。从实际功能特性来看，该机型采用尾置第三台发动机+翼下双发的动力布局，相较于同级别双发宽体机，其早期型号具备更好的延程飞行冗余度，在ETOPS规则尚未全面普及的阶段，能够执飞跨太平洋、跨大西洋的长距离航线，无需过度考虑沿途备降场的发动机失效保障要求；机身采用宽体截面设计，客舱布局可容纳280至320名乘客，

　　货运改装型号则可通过拆除客舱座椅、加装货舱导轨与固定锁扣，实现最大近百吨的载货能力，机身侧部与尾部均设置有专用货舱门，能够满足标准航空集装箱、大型工业构件的装卸需求。在建模思路上，本次建模优先还原机型的气动外形特征，首先依据真机公开的气动参数确定机身长细比，机身主体采用变截面曲面放样构建，从机头雷达罩位置的圆弧截面逐步过渡到客舱段的等直径宽体截面，再到机尾段逐步收窄的圆锥截面，全程保证曲面G2连续，避免出现曲面棱线影响气动外形还原度；机翼部分采用悬臂式下单翼布局，建模时先构建机翼的基准翼型曲线，沿翼展方向逐步调整翼型的后掠角、上反角与相对厚度，还原真机机翼的超临界翼型特征，翼尖位置还原了该机型特有的小翼设计，

　　尾翼部分则重点还原水平尾翼与垂直尾翼的相对位置关系，尾置发动机的短舱采用曲面拼接方式构建，保证短舱与垂尾根部的衔接过渡自然，翼下两台发动机短舱则通过参数化定位，保证与机翼吊挂的连接位置符合真机的安装边界。从外形尺寸与安装边界来看，该机型真机全长约61米，翼展约51米，机身高度约17米，建模过程中严格按照1:1比例还原各部件的相对位置关系，机翼后缘的襟翼、缝翼、副翼等活动舵面均单独拆分建模，预留了舵面偏转的运动副边界，能够支持后续飞行动画的制作；起落架部分采用前三点式布局，前起落架为双轮结构，主起落架为多轮小车式结构，建模时还原了起落架减震支柱、收放机构的相对位置，保证起落架收放时不会与机身、机翼结构发生干涉；机身表面的客舱舷窗、

　　舱门、应急出口、天线等细节特征均按照真机布局定位，没有出现位置偏移或比例失调的问题。对于结构设计从业者而言，该模型可作为民用运输机总体布局设计的参考案例，通过拆解模型的曲面构建逻辑，能够掌握大型飞行器变截面机身、大后掠机翼的曲面建模方法，理解大型运输类飞行器在总体设计阶段如何平衡气动效率、结构强度与装载空间的关系；对于航空教学场景而言，该模型可用于民航机型认知、飞机构造基础课程的辅助教具，直观展示三发宽体运输机的整体布局特征；对于三维建模学习者而言，该模型的曲面构建思路可作为复杂工业产品曲面建模的练习参考，掌握大尺寸连续曲面、多部件装配定位的建模技巧。建模过程中针对真机的气动细节做了针对性还原，比如机翼前缘的翼刀结构、机身尾部的APU排气口、发动机短舱的进气道与尾喷口造型，均参考真机的公开影像资料做了细化，没有做过度的简化处理，保证模型的外形还原度能够满足展示、教学、动画制作等多场景的使用需求。
