单座双发超音速歼击机整机结构数模

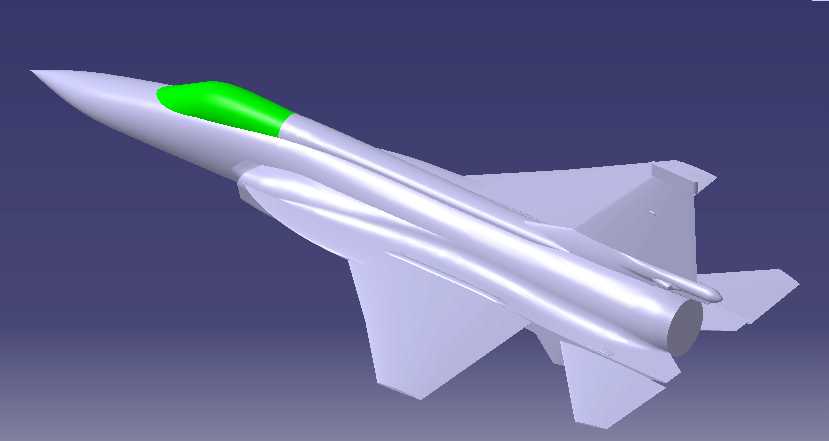

　　该三维数模完整还原了高空高速制空歼击机的整机外形与核心结构分区，建模过程中优先匹配了第三代制空战机的气动设计逻辑，机身采用翼身融合过渡构型，在机翼与机身衔接处做了连续曲面修型，可有效降低跨音速飞行阶段的干扰阻力，适配1.5-2.2马赫区间的超音速巡航与机动飞行需求。模型在座舱区域预留了整体式风挡的安装边界，风挡后缘与机身背脊做了平滑过渡，既保证飞行员前向与侧向的下视视野，也避免了座舱突出结构带来的额外雷达反射截面增量，风挡下部的绿色标识区域对应实际机型的座舱盖防热涂层敷设范围，建模时单独拆分了曲面层，可直接用于后续的涂层分区渲染或者工艺拆分。

　　从结构分区来看，模型完整呈现了两侧进气道的唇口构型，进气道采用斜切式固定唇口设计，唇口前缘后掠角度与主机翼后掠角做了匹配设计，可在大迎角飞行状态下保证进气道内流场的均匀性，避免发动机出现喘振工况，进气道向后延伸的舱段直接对接发动机安装舱，建模时预留了发动机舱的维护口盖边界，可直接拓展出发动机拆装维护的演示动画。主机翼采用切尖三角翼构型，机翼前缘后掠角约42度，后缘设置了独立的襟翼与副翼分区，数模中单独拆分了活动舵面的旋转轴安装位，可直接添加运动副约束，模拟不同飞行姿态下的舵面偏转效果，机翼下表面预留了外挂点的安装接口，可根据任务需求拓展挂载副油箱、空空导弹、对地攻击弹药等不同载荷的数模，匹配作战效能仿真的使用需求。

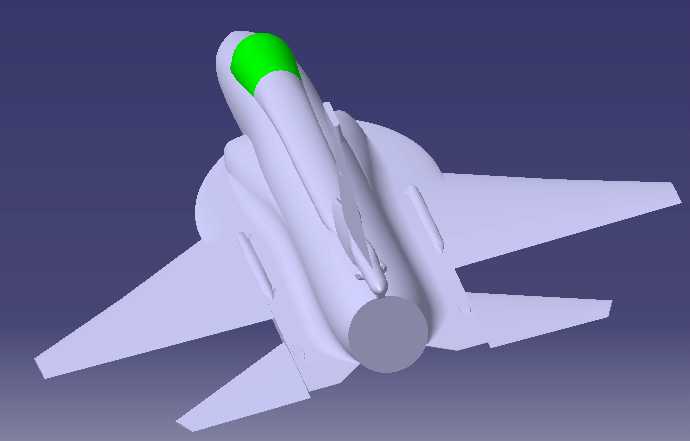

　　尾翼部分采用全动平尾加单垂尾的构型，垂尾前缘后掠角度大于主机翼，可保证大侧滑角飞行状态下的航向稳定性，垂尾根部预留了减速伞舱的安装空间，平尾的转轴位置做了偏心设计，可在超音速飞行状态下降低舵面操纵的铰链力矩，减轻飞控系统的作动负载。机身尾部的发动机喷口采用收敛-扩张型构型，数模中拆分了喷口调节片的独立结构，可模拟不同推力状态下的喷口收扩动作，尾喷管与后机身的衔接处做了锯齿形修型，可降低尾部的雷达反射特征，同时减少尾部涡流带来的飞行阻力。

　　在实际应用场景中，该数模可用于航空类专业的教学演示，帮助学员理解喷气式歼击机的整体气动布局与结构分区逻辑，也可作为飞行动力学仿真的基础外形模型，通过导入流体仿真软件计算不同飞行姿态下的升阻特性、舵面操纵效率，为飞控参数调校提供基础数据支撑。在结构设计层面，数模的曲面精度满足初步方案设计阶段的总体布置需求，可基于现有外形框架进一步细化内部的框梁结构、燃油舱布置、航电设备安装位置，完成从总体方案到详细结构设计的迭代，模型的外形安装边界严格匹配实际同类型战机的尺寸比例，机身总长、翼展、机高的比例控制在合理区间，可直接用于展厅展示模型的3D打印生产，或者作为虚拟仿真训练场景中的装备模型使用。

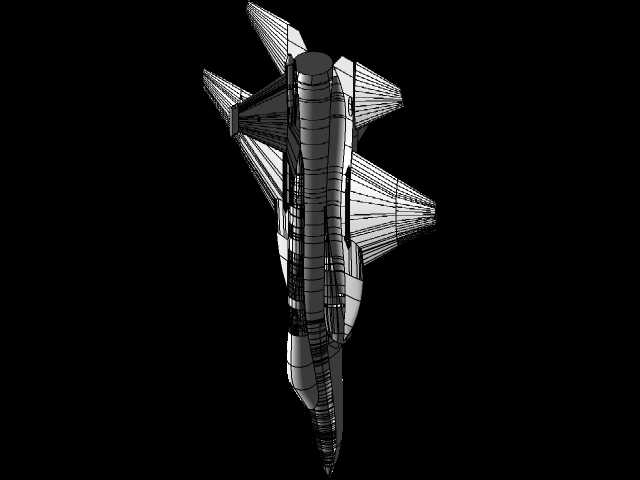

　　建模过程中对所有曲面做了连续性检查，机身外表面均达到G2连续标准，不存在曲面褶皱、曲率突变的问题，在做渲染或者流体网格划分时不会出现局部网格畸变的问题，所有结构分区的拼接缝隙均控制在0.1mm以内，符合航空装备建模的精度要求，针对日常维护需要经常拆卸的口盖、舵面等部件，均做了独立的零件拆分，不需要重新分割曲面就可以直接生成装配体的爆炸视图，用于展示战机的维护流程与结构组成。
