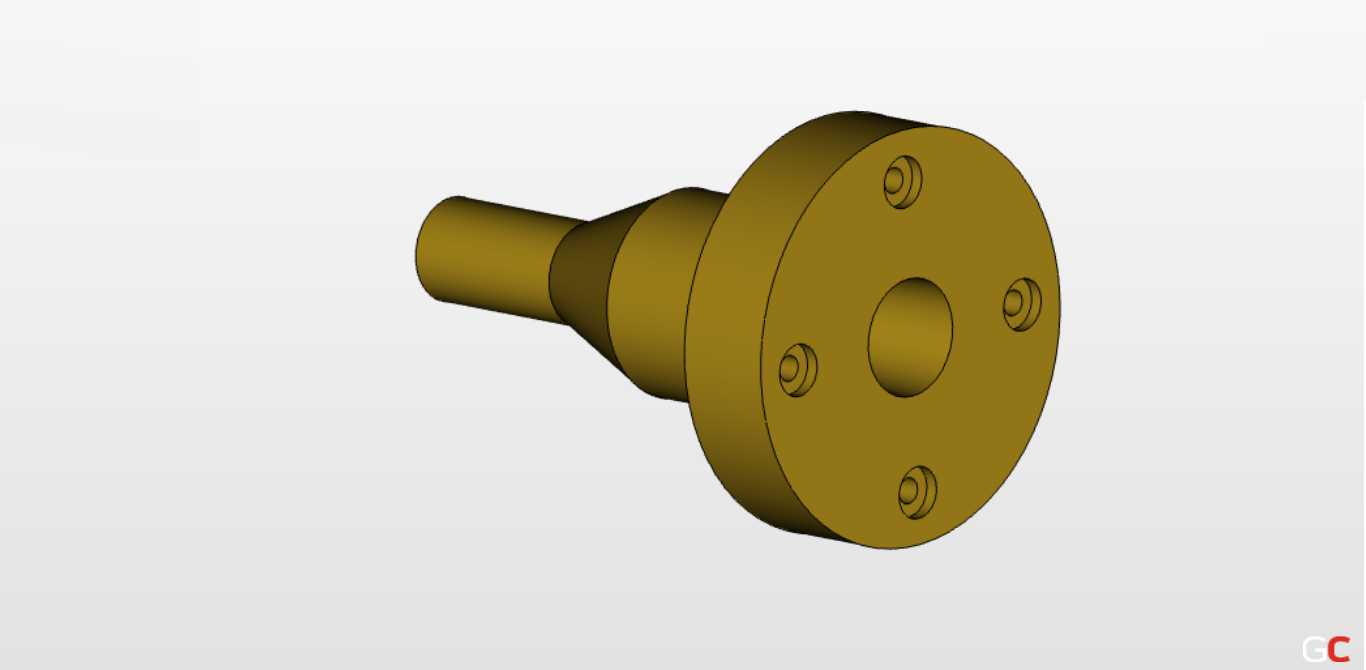

带安装孔法兰连接式阶梯轴结构设计

　　这类带法兰孔的轴类零件，常出现在需要轴端刚性固定、同时传递扭矩的传动链路里，比如小型检测设备的传感端传动连接、轻工自动化设备的动力输出端、精密仪器的转轴定位结构中，区别于普通光轴或者键槽轴，它的法兰端直接承担轴向定位与周向固定的双重作用，不需要额外加装轴端挡圈或者锁紧螺母，能大幅缩减装配环节的零件数量，在空间紧凑的小型设备里优势尤其明显。从结构设计逻辑来看，轴身采用阶梯变径设计，并非随意做的锥度过渡，靠近法兰端的大直径轴段，是用来承受径向载荷的主要承载段，和配套的轴承内圈配合时，阶梯端面可以直接作为轴承的轴向定位面，省去了轴套的安装空间；中间的锥度过渡段，是为了降低轴径突变带来的应力集中，

　　避免长期承受交变扭矩时在变径位置出现疲劳断裂，很多新手建模时容易直接做直角台阶，实际生产中这类直角位置在热处理或者载荷冲击下很容易萌生裂纹，做15到30度的锥度过渡，能让应力流线更顺畅，提升轴的疲劳寿命。法兰端的四个安装孔采用均匀圆周排布，孔位的分度圆直径是安装时的核心匹配尺寸，设计时需要和对接端的安装螺孔位置完全对应，孔本身做了沉孔设计，装配时内六角螺栓的头部可以完全沉入沉孔内，不会突出法兰端面，避免和其他相邻运动部件发生干涉；法兰中心的通孔，一方面是为了减轻零件整体重量，另一方面可以作为走线通道，在传感器类应用场景里，信号线可以从中心孔穿过，避免线缆外露被运动部件剐蹭。轴端的小直径段，是和传动轮、传感元件或者联轴器配合的部位，

　　直径公差一般取h7级，表面粗糙度要求Ra1.6，保证和配合件的同轴度，避免转动时出现径向跳动影响检测精度或者传动平稳性。实际选型匹配时，首先要确认法兰端面到轴端的总长度，这个尺寸决定了轴在设备内部的轴向安装空间，如果长度过长，会导致轴端和设备内壁发生碰撞，过短则会让配合件无法完全装到位；其次要确认法兰的外圆直径，这个尺寸决定了安装位的开孔大小，以及法兰螺栓的操作空间，四个安装孔的孔径要比配套螺栓大0.2到0.5mm，补偿装配时的位置误差，避免出现螺栓穿不进去的情况。建模过程中，需要重点保证几个形位公差：法兰端面对轴身轴线的端面全跳动要控制在0.02mm以内，否则法兰锁紧后轴会出现偏斜，转动时产生径向窜动；

　　四个安装孔的位置度要控制在0.05mm以内，保证和对接件的互换性；轴身各段的同轴度要控制在0.015mm以内，避免高速转动时出现动不平衡问题。这类轴的材质一般选用45号钢或者40Cr，表面做发黑处理防锈，承载要求高的场景会对轴身配合段做高频淬火，硬度达到HRC45-50，提升耐磨性能，法兰面不需要做淬火处理，避免螺栓锁紧时法兰面出现脆裂。在传感器配套的应用场景里，这类轴的转动精度直接影响传感器的检测精度，所以加工时轴端配合面的圆柱度要求会更高，一般控制在0.008mm以内，装配时还要在法兰结合面加装薄铜垫，调整轴向间隙同时保证连接刚性，避免转动时出现微幅振动干扰检测信号。和普通的分体式法兰加轴的结构相比，一体成型的法兰轴不存在连接松动的风险，在频繁正反转的传动场景里，不会出现法兰和轴之间的相对转动，传动精度保持性更好，长期运行的维护成本更低，只是一体结构的毛坯加工量稍大，在小批量定制场景里成本略高于分体结构，但综合全生命周期的可靠性来看，一体结构的优势更明显。设计时还要注意法兰根部的圆角处理，这个位置是应力集中的高发区，圆角半径不能小于2mm，同时要和对接件的倒角尺寸匹配，避免法兰面无法和对接端面完全贴合，很多现场装配出现的漏油、连接松动问题，根源就是法兰根部圆角和对接件倒角干涉，导致法兰面没有完全压紧。
