多孔安装基座连杆传动组件结构设计

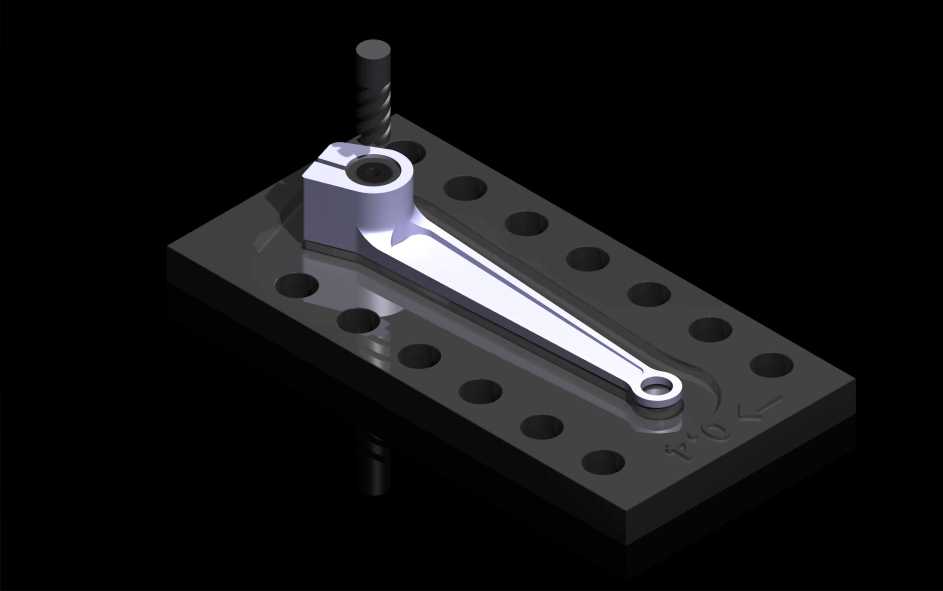

　　这套多孔安装基座搭配连杆的组合结构，常出现在小行程往复传动的工装夹具、检测工位定位模组里，日常做非标设备选型时，这类结构的适配场景非常广，不管是轻载的工位推料、检测探头的位移驱动，还是小型工装的压紧动作，都能通过调整连杆的摆角范围来匹配实际行程需求。先看安装基座部分，整块基座采用矩形平板结构，板面规则排布多组等距安装孔，孔位按照矩阵式布局设计，相邻孔的中心距保持统一公差带，不管是直接通过螺栓固定在铝型材框架上，还是搭配定位销做快换式工装底座，都能灵活调整安装位置，不需要额外二次打孔加工。基座表面做了适配连杆摆动的下沉型让位槽，槽体轮廓完全匹配连杆摆动时的运动包络，避免连杆往复动作时和基座表面发生剐蹭，槽边预留的0.

　　5mm间隙刚好能容纳加工误差带来的位置偏移，不会出现运动卡滞的问题。再看核心的连杆零件，杆身采用变截面设计，两端的铰接孔位置做了加厚凸台处理，靠近驱动端的凸台厚度更大，用来承受驱动件输入的扭矩，避免长期往复摆动出现孔位磨损变形；另一端的铰接孔尺寸更小，用来连接末端执行件，比如压头、检测挡片、推料块这类工装配件。杆身中间段做了减重处理，在保证整体抗弯强度的前提下，尽可能降低运动件的自重，减少驱动端的负载，对于小扭矩的驱动源比如微型气缸、小功率舵机来说，更低的运动惯量能让启停动作更平稳，不会出现过冲或者定位不准的问题。设计这套结构的时候，首先要确认的是安装边界尺寸，基座的长宽尺寸要匹配安装面的可用空间，板厚要根据负载大小做调整，

　　轻载场景下8-10mm的板厚就能满足刚性需求，如果是需要承受侧向力的压紧工位，板厚可以加到12-15mm，避免基座受力出现翘曲。连杆的中心距是决定摆动行程的核心参数，设计时要根据需要的末端位移量，结合驱动端的转动角度做运动仿真校核，避免出现死点位置，两端铰接孔的配合公差要选过渡配合，搭配铜套或者自润滑轴承使用，能大幅提升结构的使用寿命，减少日常维护的频次。实际装配的时候，首先要把基座固定在安装基准面上，通过百分表打表调整基座的水平度，保证连杆摆动平面和驱动轴的轴线垂直，避免出现别劲的问题；连杆和驱动轴连接时，要保证轴孔的同轴度，锁紧螺栓的扭矩要符合标准，避免长期摆动出现螺栓松动。这类结构的优势在于模块化程度高，

　　基座的多孔设计可以兼容不同长度的连杆安装，只需要更换不同中心距的连杆，就能快速调整工位的动作行程，不需要重新加工整个安装底座，对于小批量定制的非标设备来说，能大幅缩短设计和加工周期，降低零件的备货成本。另外，基座上的安装孔除了用来固定自身，还可以用来安装限位块、缓冲器这类辅助配件，在连杆摆动的两个极限位置加装缓冲垫，能吸收动作到位时的冲击力，减少噪音的同时也能避免刚性碰撞带来的零件损伤。在做三维建模的时候，要重点校核连杆摆动的全行程干涉问题，不仅要检查连杆和基座本身的间隙，还要预留出末端执行件的安装空间，以及周边管线、其他工位零件的安全距离，避免实际装配时出现运动干涉。杆身的圆角过渡也不能忽略，所有的棱角位置都要做R2以上的圆角处理，一方面是减少应力集中，提升零件的抗疲劳强度，另一方面也能避免装配调试时锋利的边角划伤操作人员。
