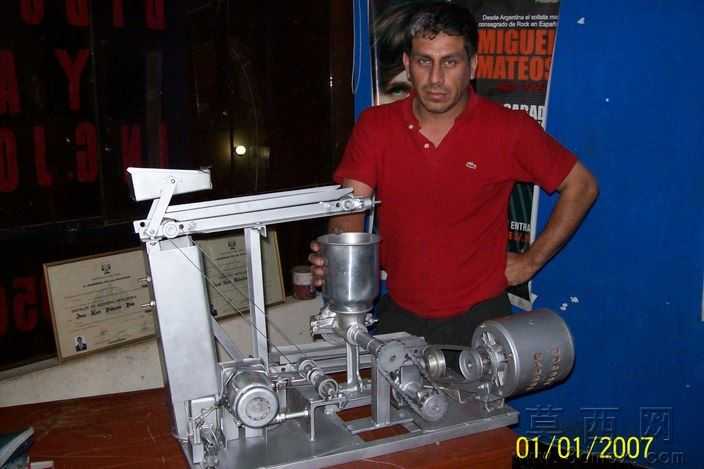

小型谷物碾磨加工机械设备三维设计

本作品为小型谷物碾磨加工设备的三维设计成果，建模过程中严格遵循机械设计的装配逻辑，对设备的各个功能模块进行了精细化的参数化建模。首先从设备的整体机架结构入手，采用铝合金型材的材质设定，搭建起承托所有功能部件的刚性框架，建模时精准还原了机架上的各个安装定位孔位、支撑筋板结构，确保后续各个部件装配时的位置精度符合实际机械装配公差要求。针对进料组件部分，建模还原了上方的锥形进料料斗，料斗采用食品级不锈钢材质设定，表面做哑光金属质感渲染，料斗下方连接的进料调节机构做了可活动的结构设计，能够模拟实际使用中进料量大小的调节动作，料斗与下方碾磨腔的连接法兰做了螺栓孔位的细节还原，保证结构的严谨性。设备的核心碾磨传动结构是本次建模的重点，依次还原了驱动电机、皮带传动轮组、齿轮减速机构、碾磨辊组件等核心部件，对传动皮带做了柔性材质的渲染处理，齿轮的齿形参数按照标准渐开线圆柱齿轮参数绘制，还原了齿轮啮合的传动关系，碾磨辊表面做了粗糙纹理的材质处理，模拟实际碾磨部件的磨砂金属质感，同时还原了碾磨腔的密封壳体结构，避免谷物加工过程中的粉料外泄。设备的出料端设置了倾斜的出料导槽，导槽同样采用不锈钢材质设定，导槽的倾斜角度经过合理设计，能够保证碾磨完成的粉料依靠重力自然滑落收集。在整体渲染环节，对不同部件的材质做了明确区分：电机外壳做铸铁哑光灰的材质表现，传动部件做光亮镀锌金属质感，机架做铝合金磨砂质感，料斗与接触物料的部件做食品级不锈钢的亮面金属渲染，各个转动连接部位还原了轴承、轴套的细节结构，甚至连固定用的螺栓、螺母等标准件都按照国标参数做了等比例建模，完整还原了整台设备的装配关系。设计过程中充分考虑了小型农用加工设备的使用场景，整体结构紧凑，传动路径简洁高效，既保证了碾磨加工的作业效率，也兼顾了小型设备的便携性与易维护性，所有活动部件的运动路径都在建模时做了干涉检查，确保各个机构运转时不会出现结构碰撞，完整复现了小型谷物碾磨机的真实机械结构与工作原理。
