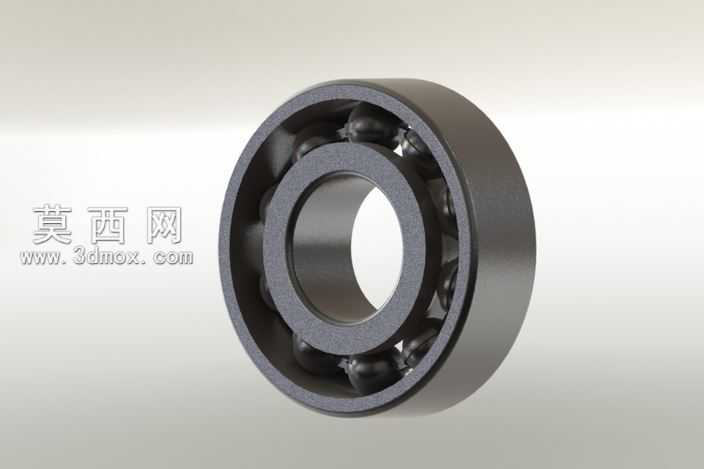

双面密封深沟球滚动轴承三维建模作品

本作品为双面密封型深沟球滚动轴承的三维建模成果，建模过程严格遵循滚动轴承的通用设计规范与标准尺寸比例，完整还原了该类轴承的全部核心结构。建模阶段首先通过草图绘制构建轴承的截面轮廓，精准勾勒出内圈滚道、外圈滚道的圆弧曲率，确保滚道曲率与滚动体直径的匹配度符合机械设计要求，避免后续装配出现干涉或运转卡滞问题；随后通过旋转凸台命令生成内圈、外圈的基础实体，对内外圈的安装倒角、密封槽位进行精细化切除处理，保证密封件安装位的尺寸精度。滚动体部分采用圆周阵列方式完成建模，根据轴承的节圆直径计算出合理的滚动体数量与分布间距，确保每个滚动体与内外圈滚道的接触位置均匀一致，还原真实轴承的载荷分布特性。保持架部分根据深沟球轴承的浪形保持架结构特征，通过拉伸、切除、阵列组合命令完成建模，还原保持架对滚动体的分隔与引导结构，保证滚动体在运转过程中不会出现相互摩擦或偏移的情况。两侧的防尘密封盖采用薄壁实体建模，还原密封盖与外圈密封槽的卡合结构，以及密封盖与内圈之间的微小间隙特征，体现ZZ型轴承的双面密封设计特点。材质与渲染阶段，为内外圈、滚动体赋予高碳铬轴承钢材质，调整材质参数还原轴承钢经淬火处理后的细腻金属哑光质感，表面带有轻微的金属反光与均匀的磨砂纹理，还原真实工业轴承的表面处理效果；保持架赋予冲压钢板材质，密封盖赋予丁腈橡胶材质，通过不同材质的质感区分清晰展现轴承各部件的材质差异。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方照射突出轴承的金属质感与轮廓层次，辅助光源补充暗部细节避免出现死黑区域，背景采用浅灰色渐变背景突出轴承主体，最终渲染效果清晰展现轴承的整体外观与内部结构细节，可用于机械原理教学演示、设备装配模拟、产品展示等多种场景。建模过程中对各部件的配合间隙进行了合理设置，既保证了装配结构的合理性，也还原了真实轴承的运转间隙特性，整体模型结构完整，细节丰富，符合工业级三维模型的精度要求。
