带平面销定位的三角支架安装组件结构

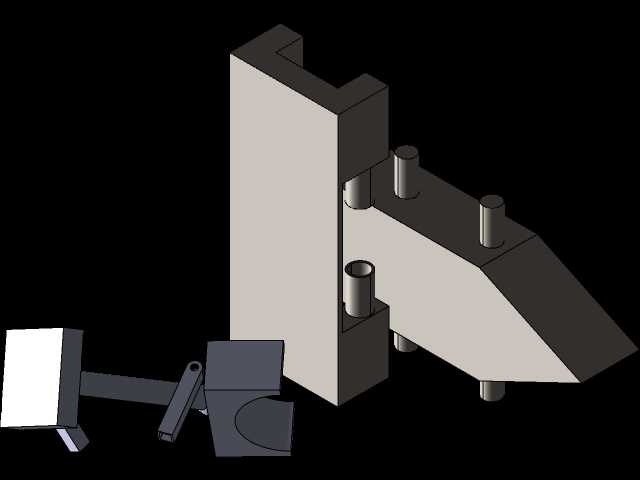

　　这套安装组件的核心设计逻辑，是解决小空间内多部件快速定位、可拆卸连接的实际工况需求，最初的设计出发点来自生产线旁检测工位的传感器安装痛点——常规的角码支架要么需要现场配打孔位，要么调节角度受限，遇到需要频繁调整检测位置的视觉、接近类检测元件时，反复拆装校准会占用大量产线调试时间。整个组件的核心承载件是L型立式基座，基座的竖直安装面预留了两个沉头过孔，孔位间距按照工业铝型材的通用槽距设置，可直接适配20、30系列欧标铝型材的T型槽安装，不需要额外加工转接板；基座的水平承载面做了15度的斜切收边，避免安装后边缘与相邻的管线、运动部件发生剐蹭，竖直面与水平面的交接处做了R2的内圆角过渡，消除铣加工后的应力集中点，

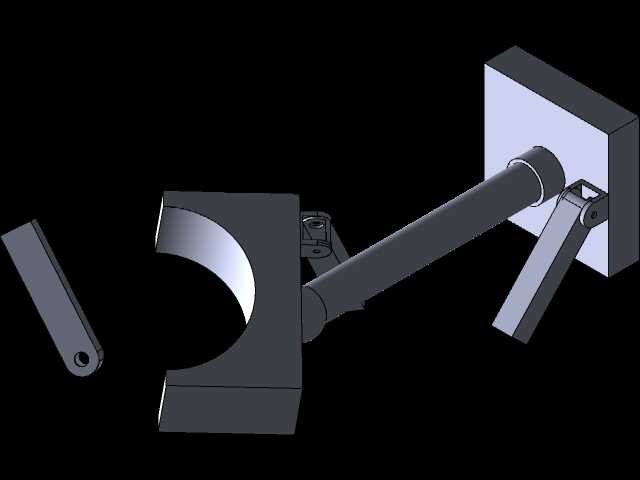

　　也能减少安装时锐角划手的隐患。三角形状的带销平面件是这套组件的定位核心，平面件的底面做了两个定位销孔，与基座水平面上的两个圆柱销采用间隙配合，配合公差控制在H7/g6区间，既可以保证安装时的定位精度，不需要反复调整对齐位置，又能在需要更换检测元件时直接向上提起完成拆卸，不需要拧动多颗固定螺丝；平面件的三角斜边做了30度的倾角，这个角度是经过多轮现场调试确定的，刚好适配大部分漫反射式光电传感器的检测角度倾斜需求，避免检测面与被测物垂直时产生的镜面反射干扰。下方的连接杆与顶端球节组成了角度调节单元，杆身采用直径8mm的冷拉圆钢加工，表面做发黑防锈处理，杆的下端与三角平面件侧面的铰接孔配合，可实现水平方向180度的摆动调节，

　　顶端的球节采用标准球头柱塞结构，锁紧后可实现空间内任意角度的微调，球节的安装端面预留了M3的螺纹孔，可直接固定小型传感器、反射板或者小型气管支架，不需要额外加装转接块。从安装边界来看，整个组件组装完成后的总高度控制在72mm，水平方向最大伸出长度为58mm，在铝型材支架上安装时，不会超出40mm宽度型材的侧边轮廓，适合在排布紧凑的自动化设备内部使用；所有销柱的突出高度都控制在6mm以内，不会因为突出过长导致安装时与其他部件发生干涉，铰接位置的阻尼力度经过匹配，在没有锁紧螺丝的情况下，连接杆可以停在任意调整角度，不会因为自身重力下垂，方便单人完成调试操作。在实际应用场景中，这套组件除了用于传感器安装，还可以作为小型气动管路的走线支架、

　　小型标签的安装固定座，甚至可以在工装夹具上作为工件的侧向定位支撑使用；设计时特意没有在三角平面件上预留固定螺丝孔，就是为了拓展使用场景，用户可以根据自身需求在平面上加工对应孔位，不会因为预设孔位限制使用范围。整个组件的所有配合面都没有做非必要的表面处理，机加工后的表面粗糙度控制在Ra3.2，足够满足安装定位的精度要求，也不会因为过高的表面处理要求增加加工成本；所有棱边都做了0.5mm的倒角处理，去除加工毛刺，安装时不需要额外打磨毛边。从结构受力角度来看，L型基座的壁厚设置为8mm，在承受5kg以内的侧向载荷时不会发生明显形变，完全满足小型检测元件、轻量工装件的承载需求，定位销的剪切强度经过核算，在常规设备振动工况下不会发生断裂失效，铰接位置的销轴采用不锈钢材质，避免长期使用后生锈导致调节卡滞。
