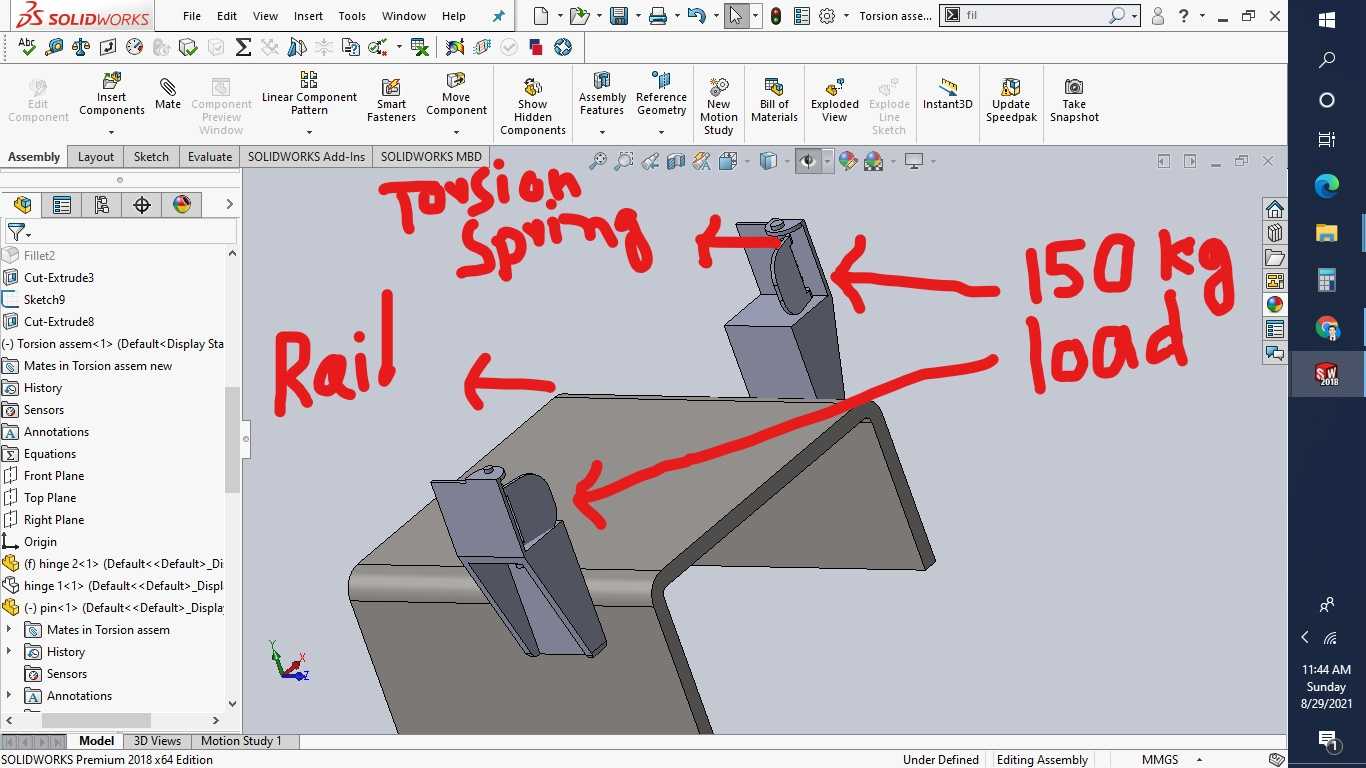

150kg载荷导轨式扭转弹簧夹持固定组件

　　在工业生产线的工位定位、物流输送线的工件止停、重载滑移机构的位置锁定场景中，这类依托导轨安装的扭转弹簧夹持结构，是解决移动部件无动力锁止、快速解锁需求的典型机械方案。不同于常规的电磁锁、气缸夹紧结构，该组件完全依靠机械弹性元件提供锁紧力，无需额外接入气路或电路，在无外接动力的工位、防爆要求的作业区间、野外作业的便携设备上，都能稳定实现移动部件的位置固定，额定承载的150kg锁止力，足以覆盖多数中小型工装滑移架、输送线载具、可调式作业平台的锁紧需求。

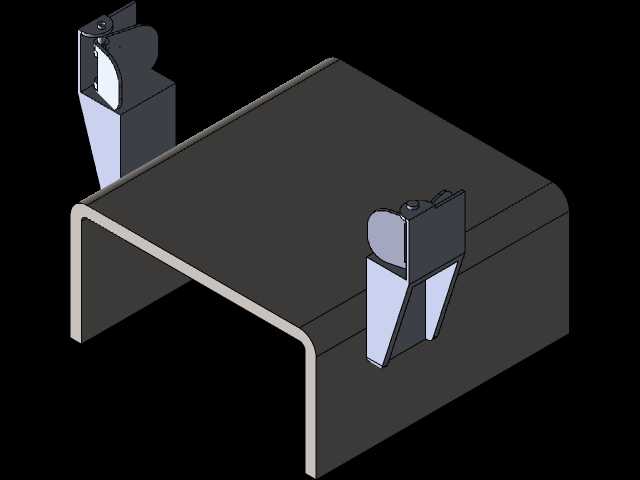

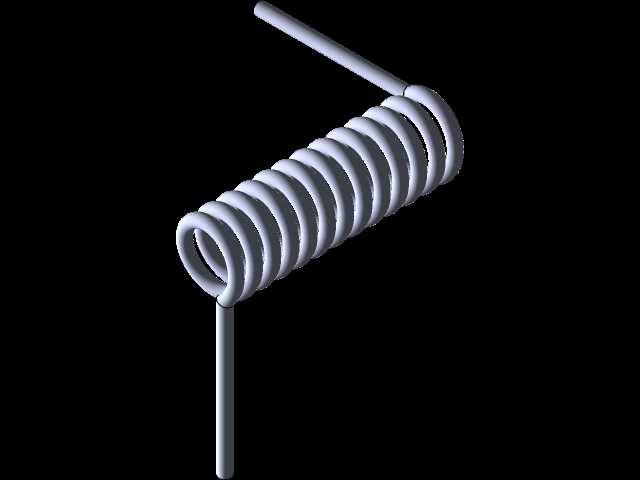

　　从结构功能来看，该组件的核心作用是在导轨的任意位置，对套设在导轨上的移动部件施加垂直于导轨面的正压力，通过摩擦力抵消移动部件的滑移趋势，实现位置固定。扭转弹簧作为核心施力元件，在安装完成后处于预扭储能状态，始终对夹块施加朝向导轨面的压紧力矩，当需要解锁移动部件时，只需扳动夹块上的操作端克服弹簧力矩，即可让夹块脱离导轨接触面，移动部件可沿导轨自由滑移，松开操作端后弹簧自动复位，夹块再次压紧导轨完成锁止，整个操作过程无需额外工具，单手即可完成解锁与锁止动作，适配需要频繁调整位置的作业场景。

　　设计思路上，该结构优先考虑了安装兼容性与受力合理性，夹块的压紧面做了与导轨截面匹配的仿形设计，增大接触面积的同时避免压伤导轨表面，长期使用不会在导轨上留下压痕影响滑移顺畅度。扭转弹簧的选型经过力矩匹配计算，在150kg额定载荷下，弹簧提供的压紧力矩换算到接触面的正压力，能保证摩擦系数取常规钢材间0.15的保守值时，摩擦力仍大于外部载荷的滑移分力，不会出现锁止失效的情况。夹块的铰接点位置经过优化，在锁止状态下存在轻微的过死点趋势，即使外部载荷出现瞬时冲击，也不会导致夹块自行松脱，只有主动扳动操作端才能解锁，提升了锁止的可靠性。

　　安装边界方面，该组件直接适配标准工业导轨的安装尺寸，夹块的铰接座可通过螺栓直接固定在移动部件的安装面上，不需要对导轨做额外的打孔、裁切加工，可直接加装在现有导轨滑移机构上，改造适配成本极低。组件整体的外轮廓尺寸紧凑，安装后不会超出移动部件的侧边边界，不会与导轨周边的其他结构产生运动干涉，铰接位置预留了足够的润滑脂填充空间，日常维护只需定期在铰接轴处涂抹润滑脂，即可保证长期操作的顺畅性，夹块的压紧面采用耐磨钢材制作，经过淬火处理后表面硬度达到HRC45以上，反复压紧解锁的循环使用寿命可达万次以上，不会出现过快磨损导致锁止力下降的问题。

　　在实际应用中，这类结构常被用在焊接工装的可调定位挡块、输送线的可移动止位器、重型抽屉的位置锁定、户外设备的可调支撑脚锁定等场景，相比带动力的锁止结构，其纯机械的结构形式故障率极低，不存在断电、断气后锁止失效的安全隐患，在对安全冗余要求较高的重载作业场景中，这类机械锁止结构往往是比电控、气控锁止更可靠的选择。设计过程中也充分考虑了加工工艺性，所有零件都采用常规的机加工工艺即可制作，扭转弹簧为标准件可直接采购，夹块与铰接座的结构没有复杂的曲面特征，普通铣床、线切割设备即可完成加工，不需要特殊的加工设备，单件制作与批量生产的成本都处于较低水平，适合各类非标设备设计时直接选用参考。
