卧式壳管式加热器瓦塞尔换热装置

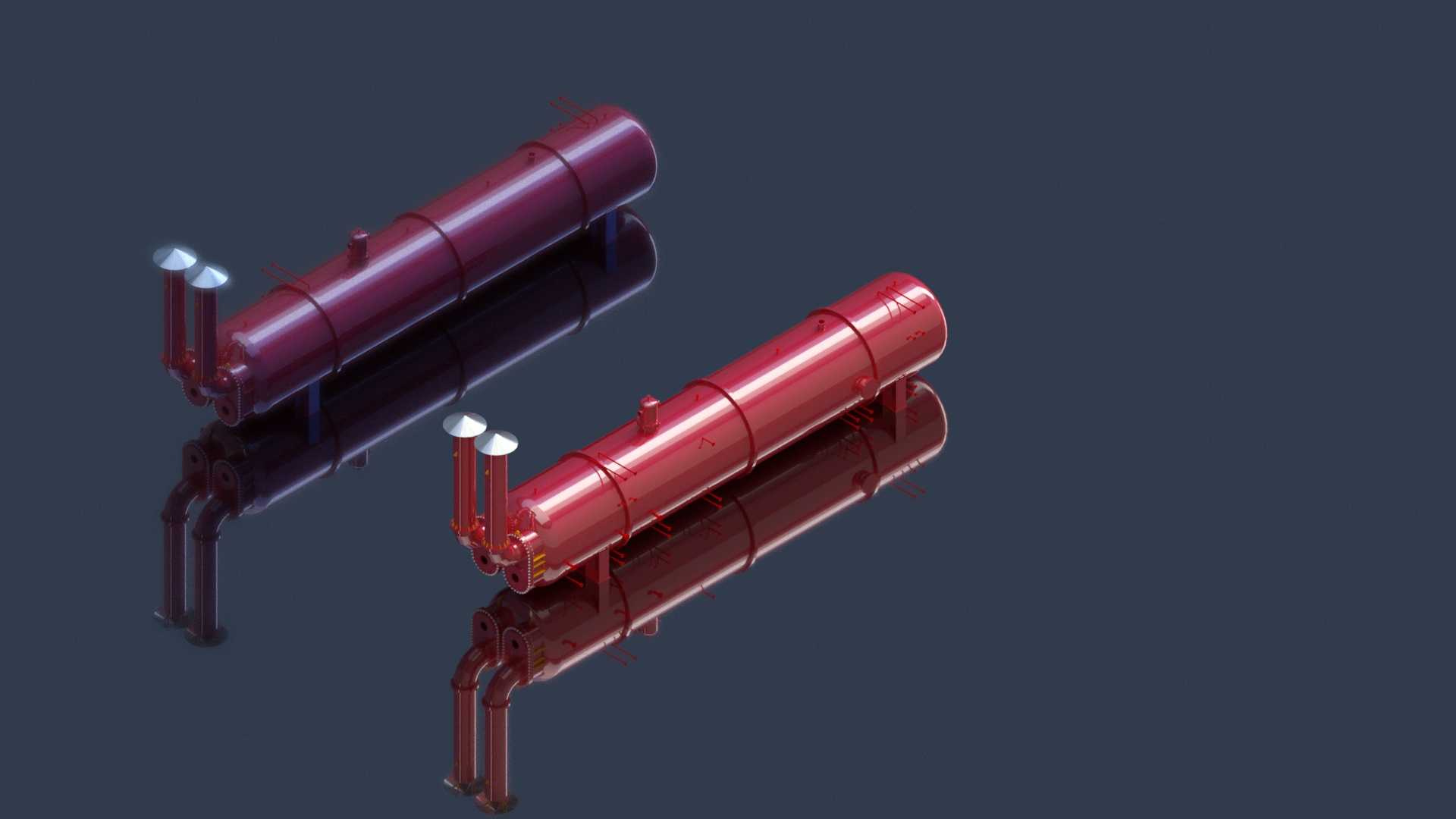

　　在化工、暖通、能源动力类生产场景里，这类卧式壳管式换热装置常作为工艺介质升温、余热回收环节的核心承压设备，区别于立式换热单元的占地特性，卧式布置的结构更适配厂房层高受限、管路水平排布密集的安装工况，能在不额外增加竖向支撑载荷的前提下，完成冷热流体间的热量传递。从结构设计逻辑来看，主体采用长圆柱承压壳体结构，壳体两端的管板区域集成了介质进出的管程接口，接口处做了变径过渡处理，匹配现场不同公称直径的工艺管路对接需求，壳体下方设置的鞍式支撑结构，直接贴合设备安装基础的预埋钢板区域，支撑间距经过载荷核算，能避免长壳体在充液运行状态下出现挠度变形超标的问题。设备的管程走被加热介质，壳程通热媒介质，折流板在壳体内部按等间距排布，

　　既可以引导壳程介质形成紊流提升换热效率，也能对内部换热管束起到径向支撑作用，避免介质流速波动带来的管束振动磨损。从安装边界来看，这类卧式换热设备的安装需要预留足够的轴向抽管空间，也就是设备一端要留出不小于壳体总长度的检修区域，方便后期更换管束或者做内壁清洁作业，设备两侧的接口高度差经过匹配设计，能保证壳程介质在停运状态下可以完全排空，避免残留介质冻裂或者腐蚀壳体内壁。壳体外表面的环向焊缝采用全焊透结构，每道焊缝的位置都避开了支撑鞍座的应力集中区域，减少长期承压运行下的焊缝疲劳风险。接口处的法兰密封面采用突面结构，适配中低压工况下的垫片密封需求，不需要额外加工榫槽就能保证密封可靠性，降低现场安装的加工成本。在实际应用中，

　　这类设备常接入厂区的热水循环或者蒸汽供热管网，用来给工艺用水、导热油或者其他工艺介质做升温处理，相比板式换热器，壳管式的结构对介质清洁度的容忍度更高，即使介质带有少量颗粒杂质，也不会出现流道堵塞的问题，后期维护只需要定期打开端盖清理管程内壁即可，不需要拆解整体换热单元。设计过程中，壳体的长径比控制在合理区间，既保证足够的换热面积，也不会因为壳体过长导致运输、吊装过程中出现变形，设备上的吊耳位置设置在壳体重心两侧的正上方，吊装时能保持设备水平，不会出现倾斜磕碰接口的问题。鞍式支撑的底板上开有长圆形安装孔，能适配设备运行过程中热胀冷缩带来的轴向位移，避免热应力直接作用在连接管路上，造成管路焊缝拉裂。设备端部的接口做了抬高处理，

　　能保证管程内的气体在充液过程中可以顺利从排气阀排出，不会形成气阻影响介质流通效率，壳体最低点设置的排污接口，能在设备检修时完全排空壳程内的残留介质和沉积杂质。这类换热装置的结构设计充分考虑了工业现场的安装、运维、运行全周期需求，没有冗余的结构设计，所有外部结构都服务于承压、换热、安装、检修的核心功能，不同壳体长度的同系列设备，可以通过调整内部换热管束的数量和长度，匹配不同换热功率的工况需求，不需要重新设计外部支撑和接口位置，能大幅降低设计和生产的周期成本。在管路对接时，设备两侧的进出管路口径匹配现场主流的工艺管路规格，不需要额外做非标变径接头，减少管路系统的泄漏点。壳体外表面不需要做额外的保温支撑结构，后期施工时可以直接在壳体外包裹保温层，鞍式支撑的位置预留了保温层的安装间隙，不会因为保温层的存在影响支撑的贴合度。
