工业用单程列管壳式换热设备结构

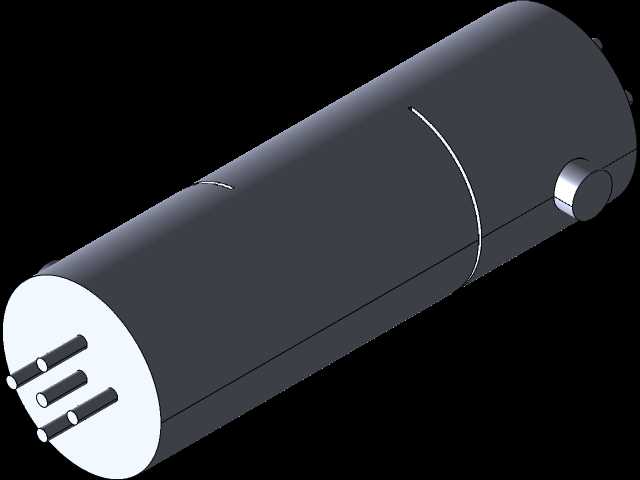

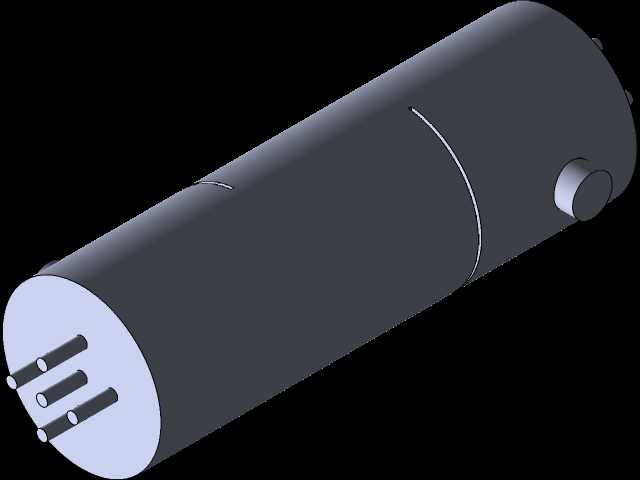

　　在化工、暖通、能源动力、食品加工等多个工业领域的流体换热工况中，管壳式换热器是应用覆盖范围极广的一类间壁式换热设备，本次呈现的单程管壳结构，是针对中小流量、换热温差适配性强的工况做的结构设计，区别于多程折流结构的复杂流道设计，单程结构的流体阻力更小，适配对压降控制要求严格的工艺回路。从结构组成来看，该设备主体为圆柱形承压筒体，一端采用固定管板结构，管板上均匀排布三根换热管，管程流体从端部的换热管接口进入，沿换热管轴向单向流动，壳程流体则从筒体侧部的径向接口进入筒体内部，在筒壁与换热管外壁形成的流道内完成热量传递后从对应壳程出口流出，两种流体通过换热管壁面实现热量交换，全程无直接接触，避免介质交叉污染的风险。

　　设计过程中首先考虑的是安装边界的适配性，圆柱形筒体的轴向长度与外径比例控制在常规工业管道安装的适配区间，侧部接口的径向伸出长度预留了标准法兰对接的操作空间，端部管板侧的三个换热管接口采用等距排布，接口中心距匹配常用工业管道的法兰孔距标准，不需要额外做变径转接即可直接对接现场工艺管线，降低现场安装的改造成本。筒体上设置的两道环形凸缘结构，一方面是作为筒体分段加工后的焊接补强结构，抵消焊接过程中产生的筒体变形，另一方面也可作为设备安装时的轴向定位支撑点，配合鞍式支座即可完成设备的水平固定，不需要额外在筒体上焊接支撑件，减少对筒体承压结构的破坏。从功能特性来看，单程结构的设计让管程流体不存在折返过程，流道内无流动死区，

　　对于含有少量固体颗粒、黏度较高的介质，不容易出现管内堵塞的问题，日常维护时只需要拆开端部的管板封盖，即可直接对换热管内壁进行高压冲洗或者通球清理，维护操作的复杂度远低于多程带折流板的换热结构。在结构强度设计层面，筒体壁厚按照常规中低压工况的承压要求计算，管板与筒体、换热管的连接采用强度焊加贴胀的工艺思路，避免长期运行过程中出现介质从连接缝隙泄漏的问题，侧部的壳程接口采用径向直连结构，接口与筒体的连接处做了圆弧过渡补强，降低接口位置的应力集中系数，适配温度波动较大的换热工况，减少热胀冷缩带来的焊缝开裂风险。实际选型应用中，这类单程管壳换热器常被用在暖通系统的汽水换热回路、小型化工装置的介质预热环节、空压机站的后冷却工序，

　　也可作为液压系统的油冷却单元使用，因为流道通畅、阻力小的特点，在重力自流的换热回路中也能稳定工作，不需要额外配置高扬程泵来克服设备阻力。建模过程中对各部件的装配间隙做了符合实际加工要求的预留，换热管与管板的配合间隙、筒体分段对接的焊接收缩余量、接口法兰的密封面尺寸都按照通用工业标准做了对应设置，结构上没有冗余的装饰性部件，所有外形结构都服务于承压、换热、安装的实际功能需求，设备整体的重心沿筒体轴向分布，水平安装时的支撑受力均匀，不会出现偏载导致的筒体变形问题。针对不同工况的适配调整，该结构也可以通过调整换热管的数量、长度、筒体直径来匹配不同的换热面积需求，端部的接口形式也可以根据现场焊接、法兰连接、快装连接的不同需求做对应修改，结构的拓展性较强，能够覆盖多数常规中小换热量的工况需求。
