液压驱动剪叉式重载升降作业平台结构

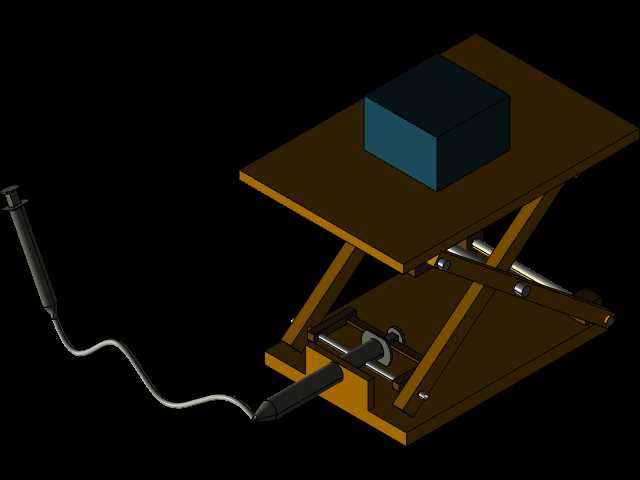

　　在车间物料转运、仓储高位堆垛、设备检修登高作业这类场景里，剪叉式液压升降结构是出现频率极高的承载作业单元，不同于导轨式直顶升降的大竖向安装空间要求，这套剪叉结构收拢后整体高度极低，能适配很多安装净空受限的工位，比如流水线旁的工件抬升工位、地下库房的货物转运点，不需要深挖地坑做预埋，直接放置在硬化地面上就能完成安装固定，对现场改造的适配性很强。从结构受力逻辑来看，这套剪叉臂采用对称交叉布置的型钢焊接件，臂架之间的铰接点全部采用销轴配耐磨衬套的结构，避免长期交变载荷下铰接孔出现椭圆磨损，保证升降过程的同步精度，不会出现平台偏载卡滞的问题。底部的液压执行元件采用水平卧式布置，没有采用常见的斜向顶推剪叉臂的安装方式，

　　而是通过推臂作用在剪叉臂的下铰接滑块处，这种布置方式能大幅降低油缸的受力载荷，同样顶升力要求下可以选用缸径更小的液压油缸，同时油缸完全处于收拢后的剪叉结构内部，不会出现外露活塞杆被现场杂物磕碰、落尘污染密封件的问题，能有效延长液压密封件的更换周期，减少日常维护的工作量。平台台面采用整块平板焊接结构，台面边缘预留了工装安装的螺纹孔位，可以根据实际使用需求加装辊道、防护栏、工件定位夹具等附属结构，不需要额外对台面进行二次加工开孔，适配不同行业的工位定制需求。从安装边界来看，这套结构完全收拢时，底座和台面之间的间隙控制在极小范围内，不会出现大的缝隙造成夹手风险，底座的安装孔位布置在四周的延伸支脚上，

　　固定时可以采用膨胀螺栓直接与混凝土地面连接，也可以在支脚下方加装可调脚杯，适配地面不平整的安装现场，不需要额外做基础找平。在实际作业过程中，液压系统带内置的液控单向阀，当出现液压管路意外失压的情况时，剪叉臂不会出现快速下坠的风险，能将平台锁定在当前位置，保障作业面人员和工件的安全，同时剪叉臂的滑动副处加装了自润滑铜套，不需要频繁加注润滑脂，在多粉尘的生产车间内也能长期稳定运行。不同于电动丝杆升降结构的低负载特性，这套液压驱动的剪叉结构在额定负载范围内，升降过程的速度稳定性更好，不会因为负载变化出现明显的速度波动，在抬升精密部件、易碎工件的场景下，能避免启停冲击造成的工件位移、磕碰问题。设计过程中对剪叉臂的受力点做了有限元校核，

　　在臂架的折弯处、铰接点位置都做了加强筋焊接处理，避免长期满负载作业下臂架出现塑性变形，保证平台台面的水平度始终维持在作业允许的公差范围内。液压管路的走线全部沿着剪叉臂的内侧布置，采用管卡固定，不会在升降过程中出现管路被臂架挤压、拉扯的问题，油缸的进出油口加装了节流阀，可以根据实际使用需求调整升降速度，适配不同作业节拍的工位要求。从作业覆盖范围来看，这套结构的最大升高高度是收拢状态高度的三倍左右，在同类型剪叉升降结构里属于行程利用率较高的设计，不需要额外增加臂架节数就能满足常规的作业高度要求，减少了多节臂架带来的铰接点间隙累积，提升了高位作业时的平台整体刚性，站在平台边缘作业时不会出现明显的晃动感。在仓储物流场景里，这套结构可以配合托盘搬运车使用，将整托货物抬升到与货车货箱平齐的高度，直接完成装卸货作业，不需要额外搭建装卸货平台；在生产车间里，它可以作为装配工位的高度调节平台，根据不同操作人员的身高、不同装配工序的作业高度，灵活调整台面高度，降低操作人员的长期弯腰作业疲劳感；在设备检修场景里，它可以将检修人员和工具抬升到设备的高位检修点，相比脚手架搭设更加灵活高效，不需要额外的拆装准备时间。
