悉尼海港大桥钢结构桁架拱式桥梁

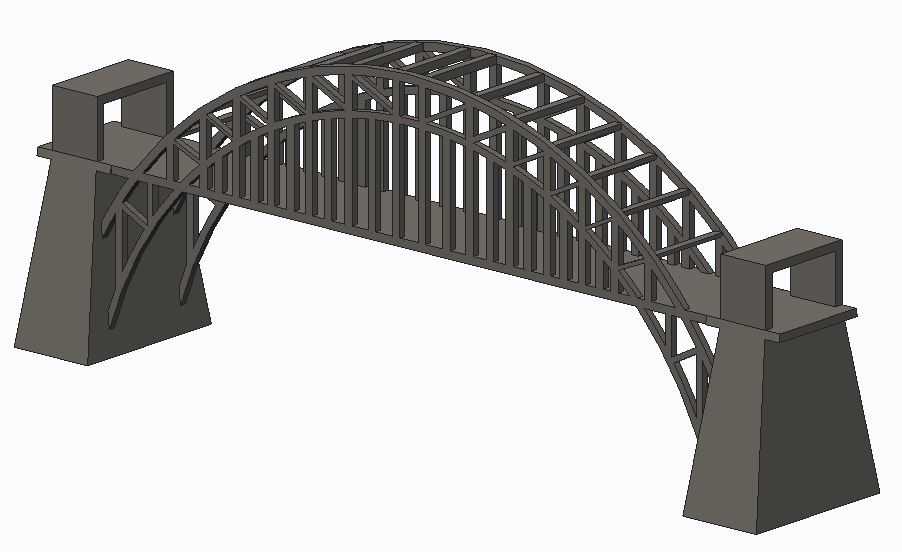

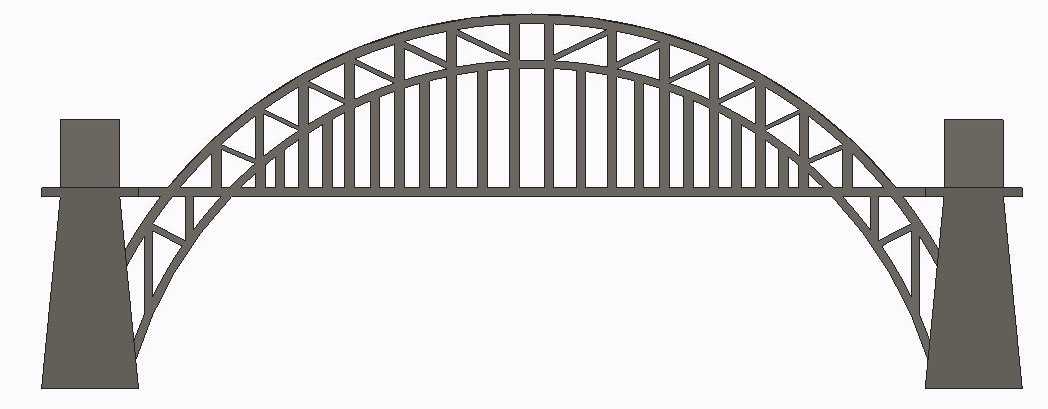

该钢桁架拱桥以悉尼海港大桥为原型还原，主体采用桁架拱受力体系，拱肋作为核心承重构件，通过多组交叉腹杆、竖杆将桥面荷载传递至两侧重力式桥台，整体受力路径清晰，可满足大跨度跨水域、跨峡谷的交通通行需求，适用于城市主干道跨江、跨海节点的桥梁方案论证、结构教学演示、场景可视化搭建等场景。桥台采用大体积混凝土配重式结构，底部预留足够的地基接触面积，可分散上部钢结构传递的竖向荷载与水平推力，安装时需保证两侧桥台的水平标高偏差控制在工程允许范围内，避免拱架安装时出现附加装配应力。桥面系设置在拱架下方，通过竖向吊杆与拱肋下弦节点连接，桥面两侧预留防护栏安装位，可匹配不同宽度的通行需求，拱架顶部设置横向连接系，增强整体结构的横向抗风稳定性，在强风区域使用时可根据实际风荷载参数调整横向腹杆的排布密度与截面规格。设计过程中优先采用标准化型材拼接思路，所有杆件均采用等截面型钢建模，节点处采用连接板栓接或焊接的连接形式，既还原了实际钢桥的加工工艺逻辑，也方便后续根据不同跨度需求调整节段数量、缩放整体尺寸，适配不同的项目场景。拱肋采用抛物线线形拟合，相比直线桁架可在相同材料用量下获得更大的跨越能力，腹杆采用三角形稳定排布，避免结构出现几何可变体系，两侧桥台顶部设置检修通道与桥头堡结构，还原实桥的功能分区，桥头堡内部可预留管线布设、检修人员通行的空间，兼顾结构展示与功能还原。从安装边界来看，该类桁架拱桥对两岸地基承载力有一定要求，桥台位置需避开地质松散区域，整体拼装时可采用分段预制、现场高空拼接的施工逻辑，模型中所有杆件的连接节点均做了对齐处理，可直接拆分用于施工工序模拟、结构受力分析的前置建模参考，也可作为交通场景搭建中的基础设施元素，适配城市规划展示、交通仿真模拟等不同领域的使用需求。
