微型单缸内燃机剖面结构三维设计

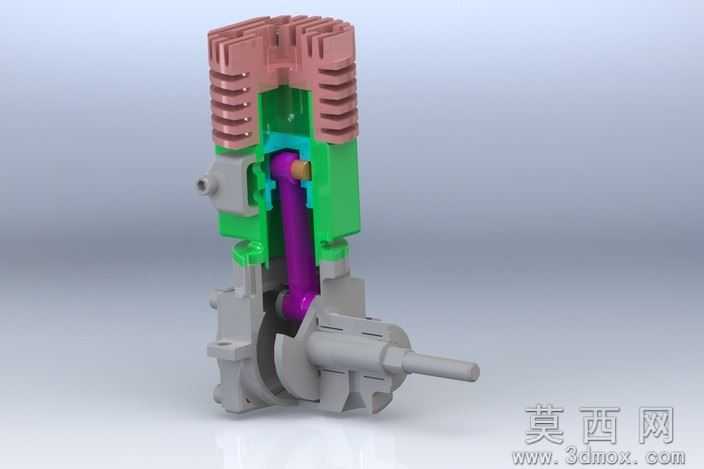

本作品为微型单缸内燃机的剖面展示三维模型，建模阶段采用自顶向下的设计思路，先完成整机动力传递路径的骨架搭建，明确气缸、活塞、连杆、曲轴、散热壳体等核心部件的装配基准与运动限位关系，再逐一细化每个零件的细节特征。建模过程中严格遵循小型内燃机的实际结构比例，对气缸散热鳍片的排布、活塞环槽的限位结构、连杆大头与曲轴曲柄的配合间隙、曲轴输出轴的键槽特征都做了精准还原，同时通过剖面剖切的处理方式，将内燃机内部封闭的装配结构完整呈现，无需拆解即可直观观察到从活塞往复运动到曲轴旋转输出的完整动力传递路径。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：顶部散热壳体采用铸铝材质，调整金属粗糙度与漫反射参数还原铸造铝件的哑光金属质感，同时添加细微的颗粒纹理模拟铸件表面的细微肌理；气缸套部分采用合金铸铁材质，适当提高材质硬度参数对应的反射强度，呈现缸套内壁的光滑耐磨特性；活塞与连杆组件分别采用铝合金与调质钢材质，通过色彩与材质粗糙度的差异区分不同运动部件；曲轴箱体采用灰铸铁材质，还原壳体的厚重质感；内部密封件、衬套等非金属部件采用工程塑料材质，调整材质透明度与色彩饱和度，让内部层级结构更易区分。渲染阶段采用柔和的工作室三点布光，主光从侧上方投射打亮整机主体结构，补光弱化阴影区域的死黑问题，轮廓光勾勒模型边缘提升立体感，同时开启环境光遮蔽效果，让部件衔接处的缝隙、装配层级更具真实感。结构设计上，完整还原了二冲程微型内燃机的核心结构逻辑，顶部散热鳍片采用等距环形排布，保证小型动力装置工作时的散热效率；活塞与连杆通过活塞销实现铰接，连杆大头与曲轴曲柄轴颈做转动配合，曲轴两端设置支撑轴颈模拟轴承装配位，输出端延伸出动力输出轴，可直观展示动力向外传递的接口位置；剖面剖切位置经过反复调整，既完整展示内部活塞、连杆、曲轴的运动配合关系，又保留了外部散热壳体、安装基座的完整外观特征，兼顾内部结构展示与外部形态识别的双重需求。
