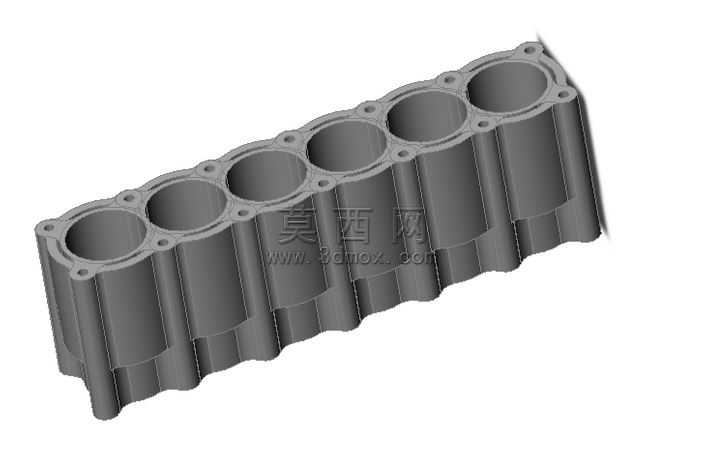

直列六缸发动机汽缸体结构三维建模

本作品为直列六缸发动机汽缸体的三维参数化建模成果，建模过程依托三维机械设计环境完成，整体遵循内燃机缸体的实际工程设计逻辑展开。建模初期先梳理直列六缸缸体的布局特征，确定六个汽缸孔沿直线等距排布的核心基准，以缸体顶面为核心基准面搭建整体建模坐标系，依次完成缸筒腔体、外壁加强结构、连接法兰边、安装定位孔位的特征搭建。建模过程中优先采用参数化草图驱动特征的方式，对缸筒内径、缸心距、外壁壁厚、法兰边厚度等核心尺寸做关联约束，保证各结构尺寸的匹配精度，避免特征之间出现干涉错位。缸体主体结构采用一体化拉伸结合布尔运算完成，六个独立缸筒的内壁做等厚处理，外壁根据缸体受力需求设计了纵向加强筋结构，沿缸筒排布方向延伸，既保证缸体整体结构刚度，又合理控制缸体自身重量。顶面法兰边均匀布置螺栓安装孔，孔位与缸筒位置做对应排布，满足缸盖装配的定位锁紧需求；缸体下部的裙边结构做过渡圆角处理，降低应力集中风险，同时预留了后续曲轴箱结构的衔接接口。材质设定阶段，针对发动机缸体的实际应用场景，赋予模型铸铁类材质属性，调整材质的漫反射、粗糙度参数，还原铸造缸体的哑光金属质感，渲染阶段采用柔和的工业展示光源，从斜上方打光突出缸体的轮廓层次与结构细节，清晰展现六个缸筒的排布逻辑、外壁加强筋的走向、法兰孔位的分布特征。整个建模过程严格遵循机械零件设计的工艺合理性，所有边角位置均做符合工程要求的圆角处理，避免尖锐结构，既还原了直列六缸汽缸体的真实结构形态，也保证模型可用于后续的装配验证、结构展示、教学演示等场景，完整呈现了内燃机核心部件的结构设计逻辑与三维建模实现路径。
