玩具类简化蒸汽机车短装配结构设计

　　这款短装配结构的蒸汽机车造型设计，主要面向儿童益智玩具、科教演示模型两大应用场景，既可以作为低龄儿童的拼插类玩具核心组件，也能用于中小学机械原理课堂的蒸汽机车传动结构演示教具，帮助学习者直观理解轮式行走机构的联动逻辑。从实际用途来看，该结构摒弃了真实蒸汽机车复杂的锅炉、气缸、管路系统，保留核心行走与外观识别特征，在满足玩具安全规范的前提下，最大化还原经典蒸汽机车的辨识度，同时降低生产开模与装配的复杂度，适配注塑批量生产的工艺要求。

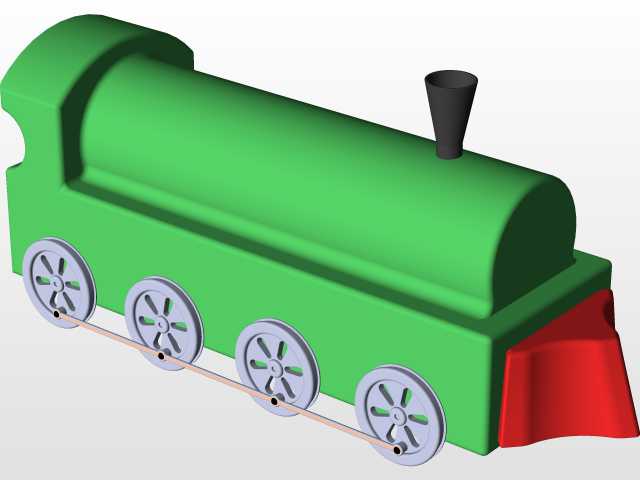

　　功能特性层面，该结构采用四组等直径轮组布局，同侧轮组通过外置联动连杆实现同步转动，推动车体时所有轮组可同步滚动，无卡滞风险；车体前端设置弧形红色排障结构，既还原真实机车的排障器外形特征，也能在玩具推行过程中推开桌面的细小障碍物，避免轮组卡入缝隙；顶部的锥形烟囱采用一体化插接结构，与车体上表面的安装位采用过盈配合，无需额外粘接即可固定，同时方便拆卸更换不同配色的配件；车体主体为大圆角弧面造型，所有外露棱边均做R3以上的圆角处理，避免尖锐边角划伤使用者，符合玩具产品的安全设计要求。

　　设计思路上，整体采用模块化拆分逻辑，将整个结构拆分为车体主壳、轮组、联动连杆、烟囱、排障器五个独立部件，每个部件均设计有对应的安装定位结构，无需额外紧固件即可完成装配：轮组中心的轴位与车体底部的轴孔采用间隙配合，保证轮组转动顺畅；联动连杆上的四个轴孔分别对应四个轮组的偏心销位，装配后可将单个轮组的转动传递至同侧所有轮组，模拟真实蒸汽机车的连杆传动效果；排障器与车体前端采用卡槽式连接，定位后可通过超声波焊接或卡扣固定，保证连接强度；车体主壳采用等壁厚设计，壁厚均匀控制在2mm，适配注塑成型的工艺要求，避免出现缩痕、填充不足等成型缺陷。

　　外形尺寸与安装边界方面，该结构整体长度控制在180mm左右，宽度为65mm，高度（含烟囱）为85mm，属于桌面级小尺寸模型范畴；轮组直径为28mm，轮组中心距统一为35mm，保证连杆运动时无死点，推行过程中传动顺畅；车体底部距离放置平面的间隙为3mm，可适配常见的玩具轨道尺寸，也可在平整桌面直接推行；所有部件的安装公差均控制在±0.1mm以内，既保证批量生产时的互换性，也避免装配后出现松动或过紧无法装配的问题；轮组与轴的配合长度为5mm，保证轮组转动时不会出现轴向窜动，同时减少转动摩擦阻力，推行时手感顺滑。

　　从结构验证角度来看，该设计在建模阶段已完成运动仿真验证，模拟推行过程中连杆的运动轨迹，确认无干涉问题；同时针对玩具跌落场景做了结构强度校核，车体主壳、排障器等易撞击部位均做了局部加厚处理，1米高度自由跌落至水泥地面时不会出现开裂、部件脱落的问题；轮组的偏心销位做了圆角过渡，避免连杆运动时出现应力集中，延长玩具的使用寿命。不同于精密工业设备的设计，该结构在保证功能实现的前提下，尽可能简化了零件数量，整套装配仅包含9个独立零件（1个车体、4个轮组、2根连杆、1个烟囱、1个排障器），大幅降低了生产与装配成本，同时也适合作为3D打印的入门级拼装模型，打印完成后无需复杂后处理即可完成装配，获得可动的蒸汽机车玩具。
