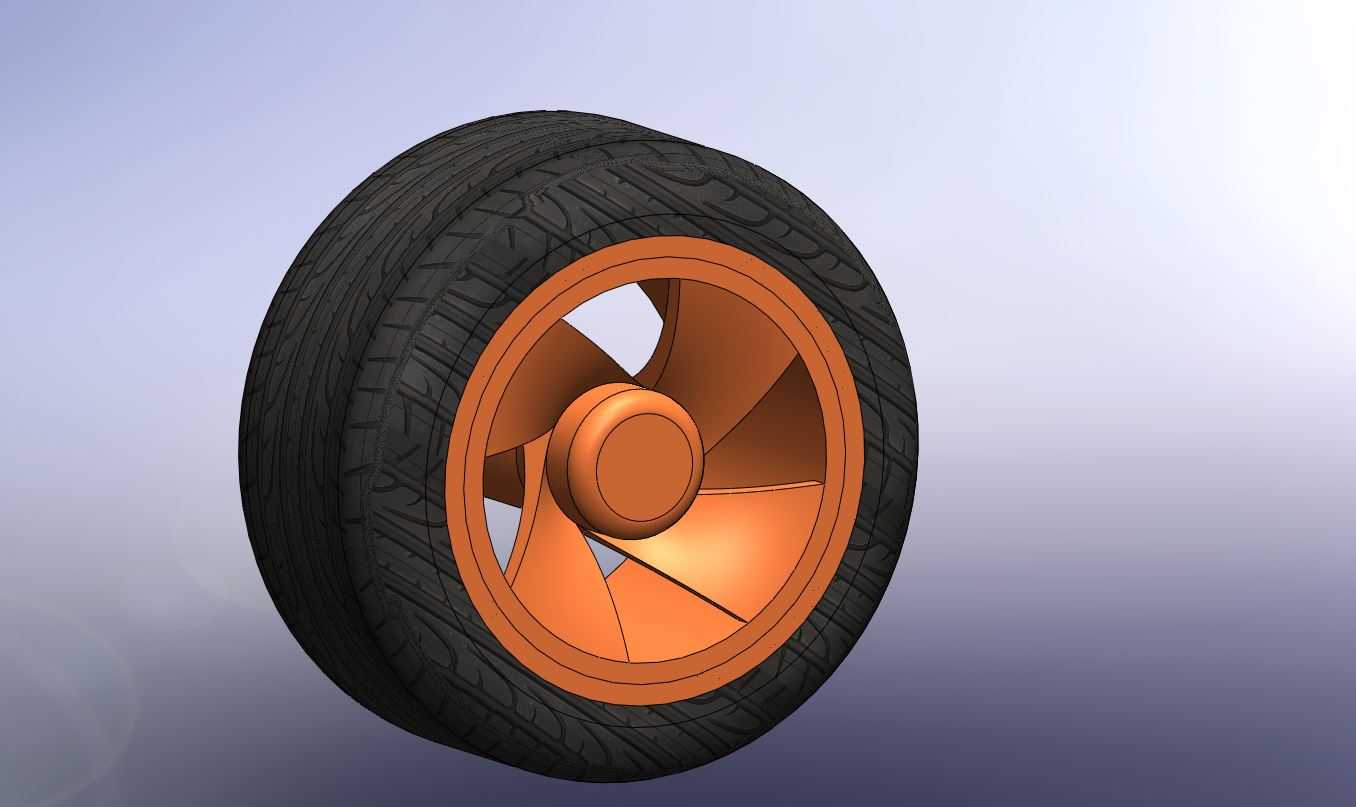

橙辐轮毂一体式橡胶轮胎三维结构

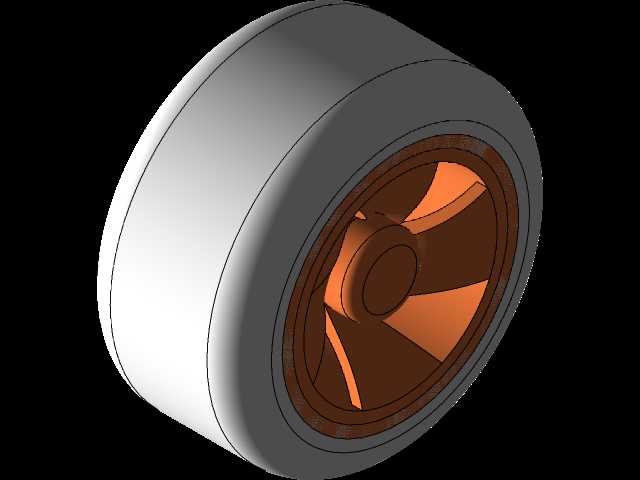

　　这款轮组结构采用橡胶胎体与一体式橙色轮毂结合的设计，主要适配小型代步载具、室内巡检AGV、服务类移动机器人等行走场景，这类应用场景对轮组的静音性、抓地力以及安装便捷性都有明确要求，日常运行多在平整环氧地坪、瓷砖地面、轻度粗糙水泥路面，不需要应对越野级的大冲击载荷，但需要长期运行下胎面磨损均匀，轮毂与驱动轴的连接无松旷。从结构设计逻辑来看，胎体部分采用常规的乘用车轮胎纹路布局，胎面设置连续的周向主排水槽，搭配斜向分布的细碎花纹块，既可以在干燥地面保证足够的接地面积降低滚动阻力，遇到少量积水路面时也能通过花纹沟槽快速排走接地面的水膜，避免低速行驶下的侧滑问题；胎侧做了适度的加厚处理，在轮组经过路面小凸起、接缝位置时，

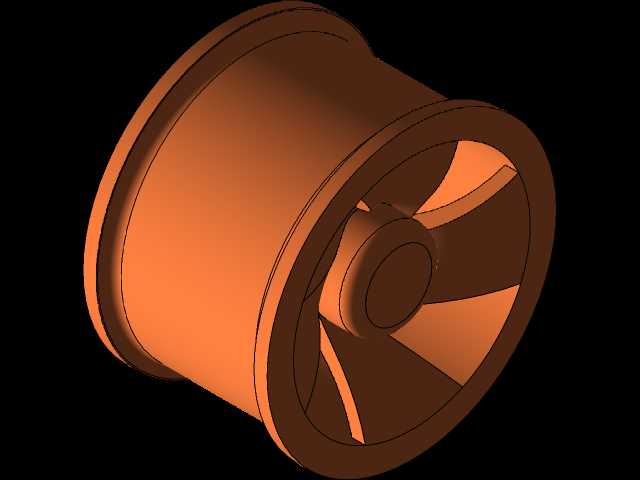

　　可以通过胎侧的微量形变吸收冲击，减少震动直接传递到轮毂及上方搭载的设备主体，避免设备内部的精密电子元件受持续震动影响寿命。轮毂部分采用三辐式的一体化注塑或压铸成型结构，没有额外的拼接零件，辐条做了大弧度的流线型过渡，既可以在保证轮毂整体结构强度的前提下减少材料用量降低自重，也能避免直角结构带来的应力集中问题，长期承受径向载荷时不会出现辐条根部断裂的情况；轮毂中心设置凸起的轴套安装位，轴套内孔可以根据不同的驱动轴输出形式加工对应键槽或紧定螺钉位，安装时只需要将轮组套入驱动轴，锁紧轴向固定件即可完成装配，不需要额外的轮辋拼接、压胎等复杂工序，适配小批量设备组装的快装需求。从安装边界尺寸来看，胎体的外径、

　　断面宽度都做了适配小型行走机构的比例控制，轮毂的安装孔中心到胎面的径向尺寸预留了足够的制动器安装空间，如果设备需要集成电磁刹车、编码器等组件，不需要额外改动轮组的主体结构，只需要对应调整轴系的轴向长度即可；轮组的轴向总厚度控制在紧凑范围内，不会占用过多的设备底盘横向空间，方便在底盘两侧对称布置双轮或者多轮组的行走布局。实际应用中，这类一体式轮组不需要像充气轮胎一样定期检查胎压，也不存在爆胎的风险，维护成本极低，橡胶胎面的硬度控制在邵氏65-70度区间，既不会因为过硬导致地面附着力不足、运行噪音过大，也不会因为过软导致长期静置下出现胎面永久形变，影响行走的平顺性；轮毂表面做了统一的橙色涂装，一方面可以在设备外观上形成辨识度，

　　另一方面涂层也能起到基础的防锈防腐蚀作用，在常规室内仓储、办公环境下长期使用不会出现表面锈蚀掉漆的问题。设计过程中需要重点校核胎体与轮毂的结合强度，胎体与轮毂的配合面做了滚花纹理处理，橡胶硫化成型时直接与轮毂结合为整体，避免设备急加减速、转向时胎体与轮毂之间出现相对滑动，导致传动失效；同时需要校核轮组的额定载荷，单轮的径向承载能力匹配对应级别小型设备的整备重量，预留1.5倍以上的安全系数，保证设备满载情况下轮组不会出现结构变形。
