十字轴式万向铰接传动连接组件

　　这类十字铰接结构在工业传动场景里的应用覆盖范围极广，从中小型自动化生产线的动力传递链路，到工装夹具的角度调节机构，再到检测设备的活动连接部位，都能见到这类结构的身影。它最核心的作用，是在两根存在轴线夹角的传动轴之间，实现持续的旋转扭矩传递，不会因为两轴的安装存在角度偏差就出现卡滞、传动中断的问题，相比刚性联轴器，它能补偿一定范围内的轴向、角度偏移，适配安装空间受限、两轴无法保证严格同轴的传动场景。

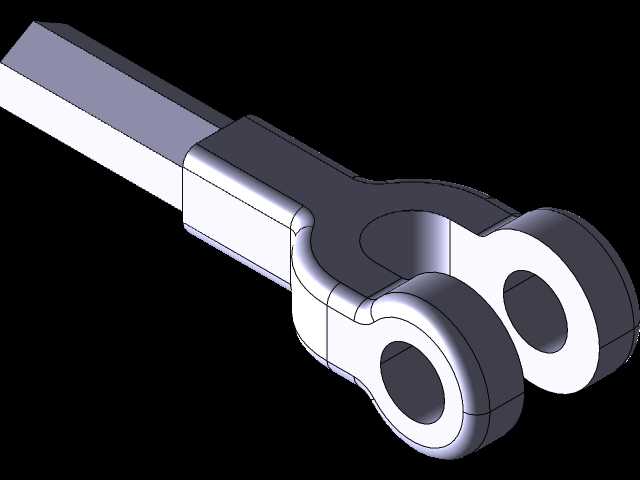

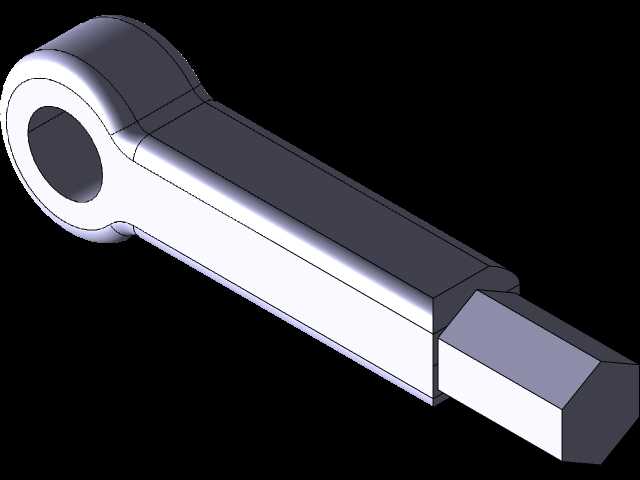

　　从结构拆分来看，整个组件由五个独立部分组合而成，分别是两个叉形接头、十字传动轴、轴套定位件、锁紧固定件，每个零件的配合公差都经过适配调整，十字轴的四个轴颈分别嵌入两个叉形接头的对应轴孔内，轴颈与孔壁之间预留了合理的转动间隙，保证铰接部位可以在两个垂直方向上自由摆动，不会出现运动干涉。叉形接头的外端采用方轴结构，这种设计是为了方便和外部传动部件进行快速对接，方轴的截面尺寸匹配常规的传动套、联轴器接口，安装时不需要额外加工转接结构，直接插入对应方孔后用顶丝固定即可，能大幅缩短现场装配的调整时间。

　　设计这类结构的时候，首先要明确的是传动扭矩的上限值，这直接决定了十字轴的轴颈直径、叉形接头的叉臂厚度，轴颈直径过小会在大扭矩传递时出现剪切断裂，叉臂厚度不足则会在长期交变载荷下出现疲劳开裂。其次要考虑的是铰接的最大摆角范围，常规工况下这类结构的单方向摆角可以做到25度到35度之间，如果摆角需求更大，就需要调整叉形接头的开口深度，避免摆角达到上限时叉臂和十字轴的端面发生碰撞。另外，固定部位的锁紧结构采用了侧置顶丝的设计，顶丝的端面做了凹坑处理，能卡在十字轴端面对应的定位凹点上，防止设备运行过程中因为振动导致锁紧件松脱，出现轴向窜动的问题。

　　从安装边界来看，两个外接方轴的截面尺寸统一，伸出叉形接头端面的长度经过核算，既保证足够的配合长度传递扭矩，又不会因为伸出过长导致和周边的设备部件发生运动干涉。整个组件处于最大摆角状态时的外轮廓回转半径也做了控制，在设计初期就根据应用场景的预留空间做了尺寸收敛，不需要用户额外做外轮廓的避让设计。铰接部位的转动阻尼经过适配，既不会因为阻尼过小导致传动过程中出现晃动、角度窜动，也不会因为阻尼过大增加传动阻力，造成不必要的动力损耗。

　　在实际使用场景中，这类铰接组件常被用在传感器安装支架的角度调节部位，用来调整传感器的检测角度，保证检测面始终正对被测工件；也会用在小型手动工装的传动链路里，把操作端的旋转动力传递到有角度偏移的执行端；部分轻型输送设备的动力传递部位也会采用这类结构，用来补偿机架加工、安装过程中产生的轴系同轴度误差，避免因为安装精度不足导致传动部件过早磨损。和带滚动体的精密万向节相比，这种一体式结构的铰接组件零件数量更少，没有细小的滚珠、滚针部件，在多粉尘、少量油污的工况下也能稳定工作，不需要频繁做拆解维护，日常只需要在铰接部位定期涂抹润滑脂，就能保证长期的转动顺畅。

　　建模过程中，每个配合面的尺寸都做了关联设计，修改十字轴的轴颈尺寸时，叉形接头的轴孔尺寸、锁紧件的安装位置都会同步更新，方便根据不同的扭矩需求快速调整整体参数。所有的棱角部位都做了小圆角过渡处理，既避免热处理过程中出现应力集中导致零件开裂，也能防止装配过程中锐边划伤操作人员。方轴的端面做了小倒角引导，安装时可以快速对准对接的方孔，不需要反复调整对位角度，提升装配效率。
