弯道出风式电动鼓风组件结构设计

　　这套鼓风组件的结构设计，首先要匹配小空间内的定向送风需求，区别于常规直出风离心风机的布局，采用了90度弯道出风的蜗壳走向，能直接适配设备侧部送风、狭小腔体内气流循环的安装场景，常见于小型工业设备散热、工位局部送风、小型除尘系统的气源端，也可作为实验台通风、小型物料气力输送的动力源使用。

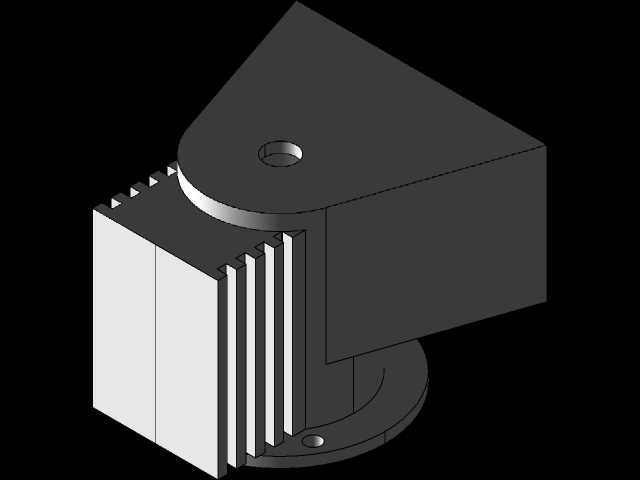

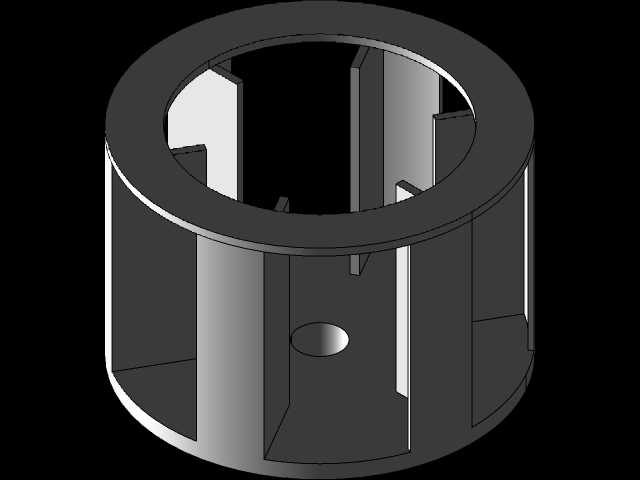

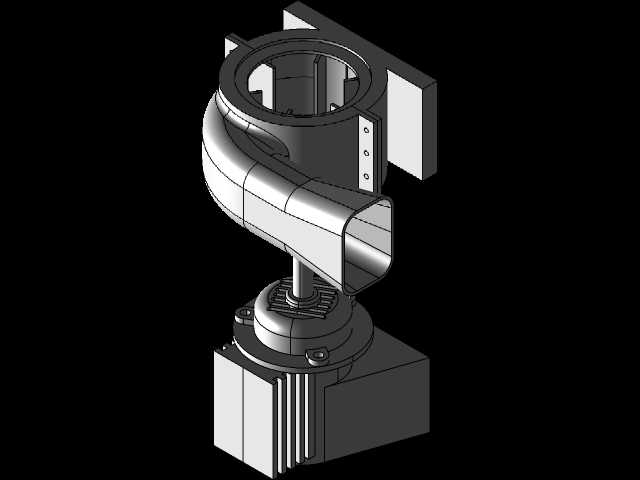

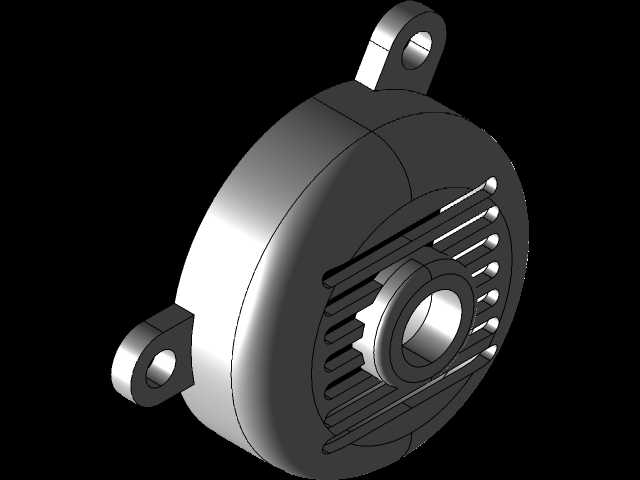

　　从结构拆分来看，整套组件共包含六个独立零件，分别对应动力安装基座、驱动电机固定座、叶轮承托腔体、弧形蜗壳风道、出风口法兰、安装定位支架，每个零件的配合面都做了对应公差预留，装配时可按照从下到上的顺序完成定位：首先将动力单元固定在底部方形基座上，基座侧面预留的竖向散热筋，既可以强化电机运行时的自然散热效果，也能作为安装时的加强筋提升基座刚性，避免长期运行振动导致的固定螺栓松动。叶轮承托腔体直接扣合在动力输出端的上方，和电机输出轴的配合位置做了轴肩定位，能保证叶轮转动时的同轴度，减少运行时的径向跳动，降低风噪与振动传递。

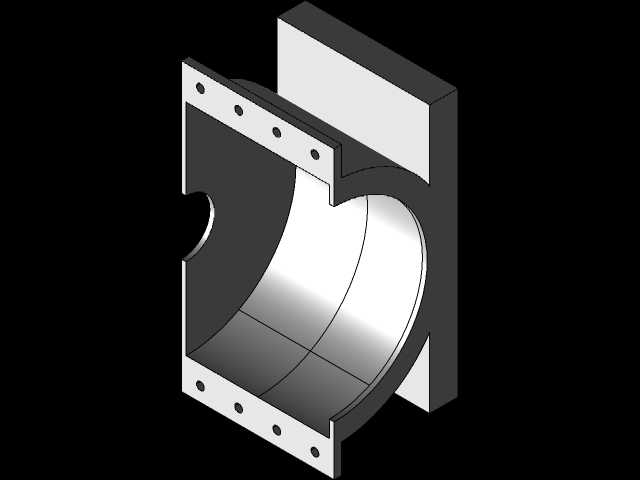

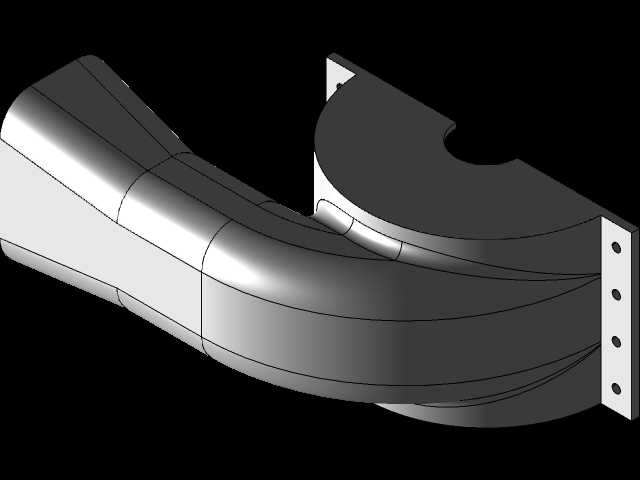

　　弧形蜗壳风道的型线采用了渐开线走向设计，从叶轮外缘开始逐步扩大过流面积，能将叶轮甩出的气流平稳导向侧方的出风口，避免风道内出现紊流区导致的风压损失，出风口位置做了平直段设计，末端预留了法兰安装位，可直接对接通风软管或者硬质送风管道，法兰上的安装孔位做了等距排布，适配常规的风管快装卡扣尺寸。侧方的安装支架采用了L型折弯结构，支架上开有两排竖向排布的固定孔，可根据实际安装空间调整固定高度，孔位的间距匹配工业铝型材的标准槽距，既可以直接固定在设备机架上，也能搭配减震垫安装在墙面或者独立支架上。

　　整套组件的装配约束完全按照实际生产的装配逻辑设置，转动副仅保留叶轮与电机轴的旋转自由度，其余固定配合面都设置了重合、同轴心约束，可直接用于运动仿真验证，模拟叶轮转动时的风道气流走向、组件振动特性，也能直接导出工程图用于生产加工。安装边界上，底部基座的方形轮廓尺寸适配常规小型风机的安装空位，侧方支架的突出距离做了严格控制，不会超出蜗壳的最大外轮廓，在密集排布的设备组内安装时不会和相邻部件产生干涉，出风口的朝向可通过调整上部蜗壳的固定角度实现小范围调整，适配不同方向的接管需求。

　　在功能特性上，这套结构的风道密封面都做了止口设计，装配后无需额外打胶即可实现较好的密封效果，减少风压泄漏，底部基座的空腔可容纳电机的接线端子，避免接线外露造成的安全隐患，整体结构没有复杂的异形曲面，除了蜗壳的弧形型线需要钣金冲压或者铸造成型外，其余零件都可采用常规的板材切割、折弯工艺加工，生产制造成本较低，后期维护时仅需拆开上部蜗壳即可清理叶轮积尘，不需要完全拆解整个组件，日常维护难度较低。针对不同的使用场景，还可通过更换不同功率的动力单元、调整叶轮直径来适配不同的风压风量需求，整体结构的拓展性较强，可作为通用鼓风模块适配多种小型设备的送风需求。
