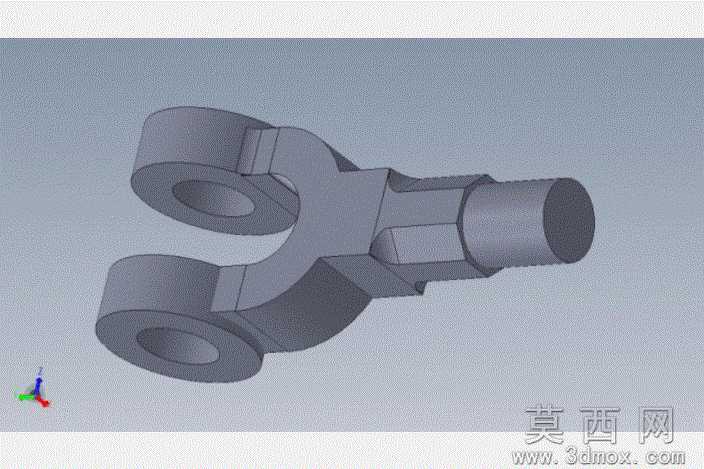

本作品为转向节联合连接构件的三维设计成果,建模阶段采用SolidWorks软件完成全参数化特征构建,首先以基准面定位绘制叉形耳片的轮廓草图,通过拉伸凸台命令生成两个同轴带孔耳片的基础实体,保证两耳片内孔的同轴度公差控制在合理范围内,满足铰接转动的配合要求。随后在叉体衔接位置绘制过渡段的多边形截面,采用拉伸与放样结合的方式完成叉体到尾部圆柱段的平滑过渡,避免结构应力集中问题,尾部圆柱段通过拉伸凸台生成后,对衔接棱边做等半径圆角处理,优化应力分布特性。建模过程中对耳片内孔添加了同轴心、对称的几何约束,确保两耳片相对位置精度,同时对各配合面预留了合理的加工余量,适配实际生产中的公差要求。材质渲染阶段选用合金结构钢作为基础材质,调整材质的粗糙度、金属度参数,还原金属构件的哑光金属质感,添加环境光遮蔽效果突出结构的棱边转折与曲面过渡,渲染视角选取斜等测视角,完整展示构件的叉形铰接端、过渡连接段、尾部圆柱段的整体结构形态。结构设计上,该构件主要用于两杆件之间的活动连接,可在承受拉伸载荷的同时保留一定的转动灵活性,能够传递轴向载荷与线性载荷,叉形耳片的通孔用于安装铰接销轴,实现与相邻构件的铰接配合,尾部圆柱段用于与对应杆件完成固定连接,过渡段的多边形结构可用于安装时的夹持定位,方便装配过程中的扭矩施加。设计过程中重点考量了载荷传递路径的合理性,让轴向载荷能够从尾部圆柱段平顺传递到叉形耳片,再通过铰接销轴传递至相邻构件,避免局部应力过大导致的结构失效,同时对各壁厚做了均匀化处理,在保证结构强度的前提下控制构件整体重量,兼顾力学性能与轻量化需求。
