跨铁路长幅高架桥三维结构设计

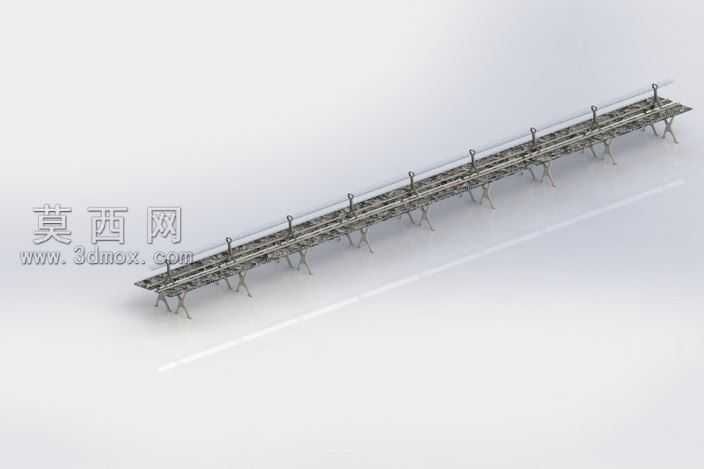

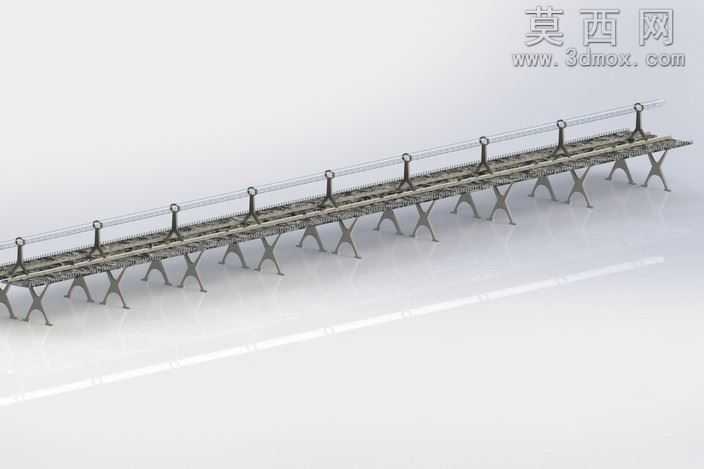

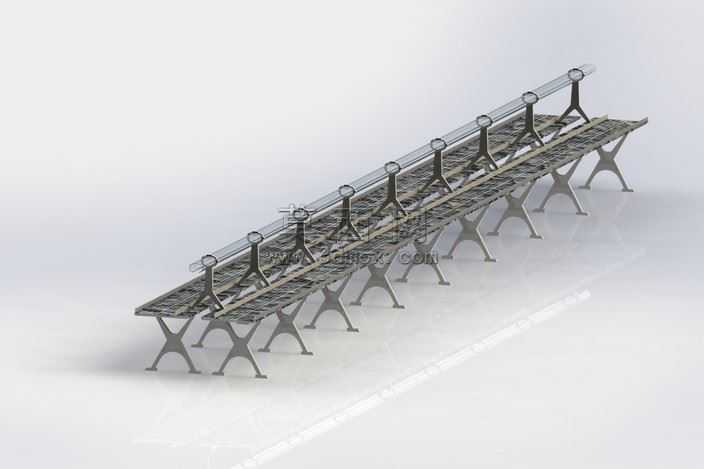

本作品为跨铁路立交桥的三维结构设计，建模阶段以实际跨线桥梁的工程参数为基准，在三维软件中先完成整体轴线的定位放样，依据铁路限界要求确定桥梁的净空高度与总跨度，再逐段拆分桥身主体、支撑排架、附属构件等不同结构模块。桥身主体采用连续梁式结构建模，沿长度方向均匀排布横向加劲肋，还原真实桥梁的承重受力结构，桥面部分预留了通行区域的结构层，两侧设置连续的防护栏构件，每间隔固定距离设置一处吊装挂点，还原桥梁施工与运维阶段的附属结构细节。支撑排架采用桁架式支腿结构，每一组支腿都做了斜向撑杆的交叉加固设计，支腿底部设置扩大的支撑垫板，模拟真实桥梁的基础受力分散结构，所有构件的连接节点都做了贴合实际工程的细节处理，没有出现结构穿模或者连接错位的问题。材质渲染阶段，桥身主体采用哑光深灰的金属钢结构材质，调整材质的粗糙度与反光度，还原户外钢结构桥梁经过防腐处理后的真实质感，支撑排架部分采用稍浅的灰色金属材质，区分不同结构模块的视觉层次，背景采用简洁的浅灰白色纯色环境，搭配柔和的漫射光照效果，避免多余环境元素干扰桥梁本身的结构展示，渲染视角采用斜向俯视角度，能够完整呈现桥梁的整体长度、支撑排布与整体形态。设计过程中重点考量了跨铁路桥梁的结构合理性，所有支撑排架的排布间距都经过承重逻辑校验，既保证桥身的承重稳定性，也预留出下方铁路的通行空间，桥身的线性走向保持平直，符合跨线立交桥的常规设计逻辑，附属构件的位置与尺寸都参考实际工程案例做了等比例还原，整体模型结构完整，细节清晰，能够直观展现跨铁路立交桥的整体构造与结构特点，可用于路桥结构展示、工程教学演示等相关场景。
