96mm组合支撑钳口结构设计方案

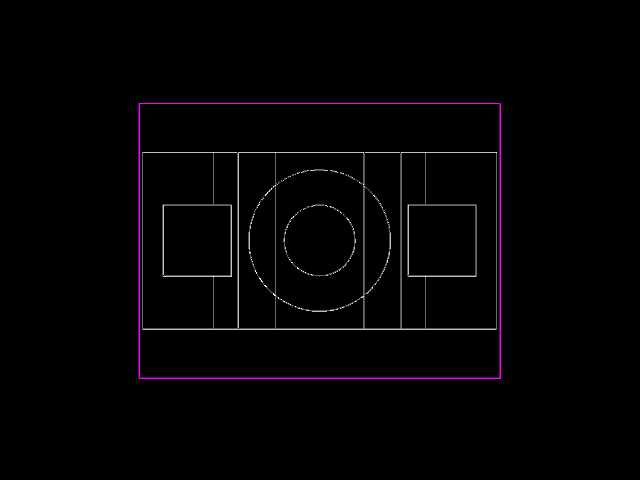

　　在常规机加工工位的小批量零件试制场景里，这类组合支撑钳口的适配性往往决定了异形件装夹的效率与加工精度，不少一线操作的师傅都遇到过标准平口钳钳口无法贴合异形工件支撑面的问题，装夹时要么找正耗时久，要么夹紧后工件出现微变形，导致加工后的尺寸公差超差，需要反复返工调整。这款组合支撑钳口的整体外形边界控制在96mm×50mm×75mm，这个尺寸区间刚好适配多数桌面级小型台钳、平口钳的安装槽位，不需要对原有钳体做额外的打孔、铣削改造，直接替换原有固定钳口或者搭配活动钳口使用即可，安装时只需要对齐钳体上的原有安装孔位，用标准螺栓锁紧就能完成装配，不需要额外制作转接件，能大幅缩短工装切换的准备时间。从结构设计逻辑来看，钳口主体采用对称式布局，

　　中间的环形槽结构是为了适配带圆柱面、圆弧轮廓的工件，装夹这类工件时，环形槽的内壁能和工件圆弧面形成更大的接触面积，避免传统平钳口点接触装夹带来的工件压痕、装夹打滑问题；两侧的方形凹槽则是为了带直角边的方形、矩形工件设计，装夹时工件的直角边可以嵌入凹槽内，形成定位止口，不需要每次装夹都反复打表找正，能快速确定工件的加工基准，减少辅助工序的时间消耗。实际使用场景中，这类钳口不仅能用于普通铣床、小型钻床的零件装夹，也能适配台式砂轮机、小型攻丝机的工件固定需求，针对一些小尺寸的薄壁零件，还可以在钳口和工件接触的位置垫上薄铜皮，配合钳口的型面结构，既能保证夹紧力足够，又不会夹伤薄壁零件的表面。设计过程中特意将钳口的支撑面做了等高处理，

　　两个侧方面的定位面和中间环形槽的基准面保持在同一安装高度上，这样不管是装夹方形工件还是圆形工件，工件的加工基准面都能和钳体的基准面保持平行，不需要额外调整垫铁的高度，对于需要多面加工的小零件，一次装夹就能完成两个相邻面的加工找正，减少多次装夹带来的累积误差。考虑到日常加工中的磨损问题，钳口的所有装夹接触面都预留了0.5mm的修磨余量，使用一段时间后如果接触面出现压痕、磨损变形，只需要将钳口拆下，在平面磨床上一次性修磨所有接触面，就能恢复原有的定位精度，不需要整体更换钳口，能降低工装的长期使用成本。钳口的整体结构没有复杂的曲面、异形结构，所有特征都采用常规的铣削、钻削工艺就能加工完成，普通的机加工车间不需要特殊的五轴加工设备，

　　用普通的三轴铣床、钻床就能完成自制，对于经常需要加工小批量异形零件的维修车间、试制工位来说，这类组合钳口的实用性远高于标准通用钳口，能覆盖80%以上小尺寸异形零件的装夹需求，不需要针对每一种异形零件单独制作专用夹具，大幅减少了专用工装的制作成本与存放管理成本。在安装边界的设计上，钳口背部的安装面做了平面度公差控制，和标准台钳的安装面贴合间隙不超过0.02mm，安装后不会出现钳口倾斜的问题，锁紧螺栓的孔位采用长圆孔设计，有±2mm的位置调整余量，能适配不同厂家生产的同规格台钳的安装孔距偏差，不需要现场重新配打孔位，拿到手就能直接安装使用。实际加工验证中，用这款钳口装夹直径30mm以内的圆棒料、边长40mm以内的方形工件时，装夹后的工件径向跳动量可以控制在0.03mm以内，完全能满足普通铣削、钻削、攻丝工序的精度要求，针对一些需要侧面定位的零件，钳口侧面的基准面也做了垂直度处理，可以作为工件侧向定位的基准面，配合台钳的行程调整，能快速完成工件的定位装夹，相比传统的用压板、垫铁组合装夹的方式，装夹效率能提升60%以上，同时也避免了压板装夹时容易出现的工件翘起、夹紧力不均的问题。
