三工位手动快速压紧夹具结构设计

　　在小批量多品种的零部件加工、装配工序里，手动快速压紧夹具一直是产线工位上的核心辅助工装，这套三工位并列式的手动压紧结构，就是针对异形轮廓工件的装夹需求设计的，适配三个不同外形的工件同时定位装夹，能大幅减少单批次工件的装夹辅助时间，提升工位作业效率。从实际应用场景来看，这类夹具常布置在钳工装配台、小型钻铣床工作台、工件检测工位上，针对需要小压力固定、频繁拆装工件的工序，比如小型冲压件的去毛刺作业、塑胶件的热熔螺母植入、薄型金属件的尺寸检测、线束端子的压接辅助定位等场景，不需要外接气源或者液压动力源，纯手动操作就能完成工件的压紧与释放，对工位配套条件要求极低，没有管线布置的约束，可灵活移动调整工位位置。

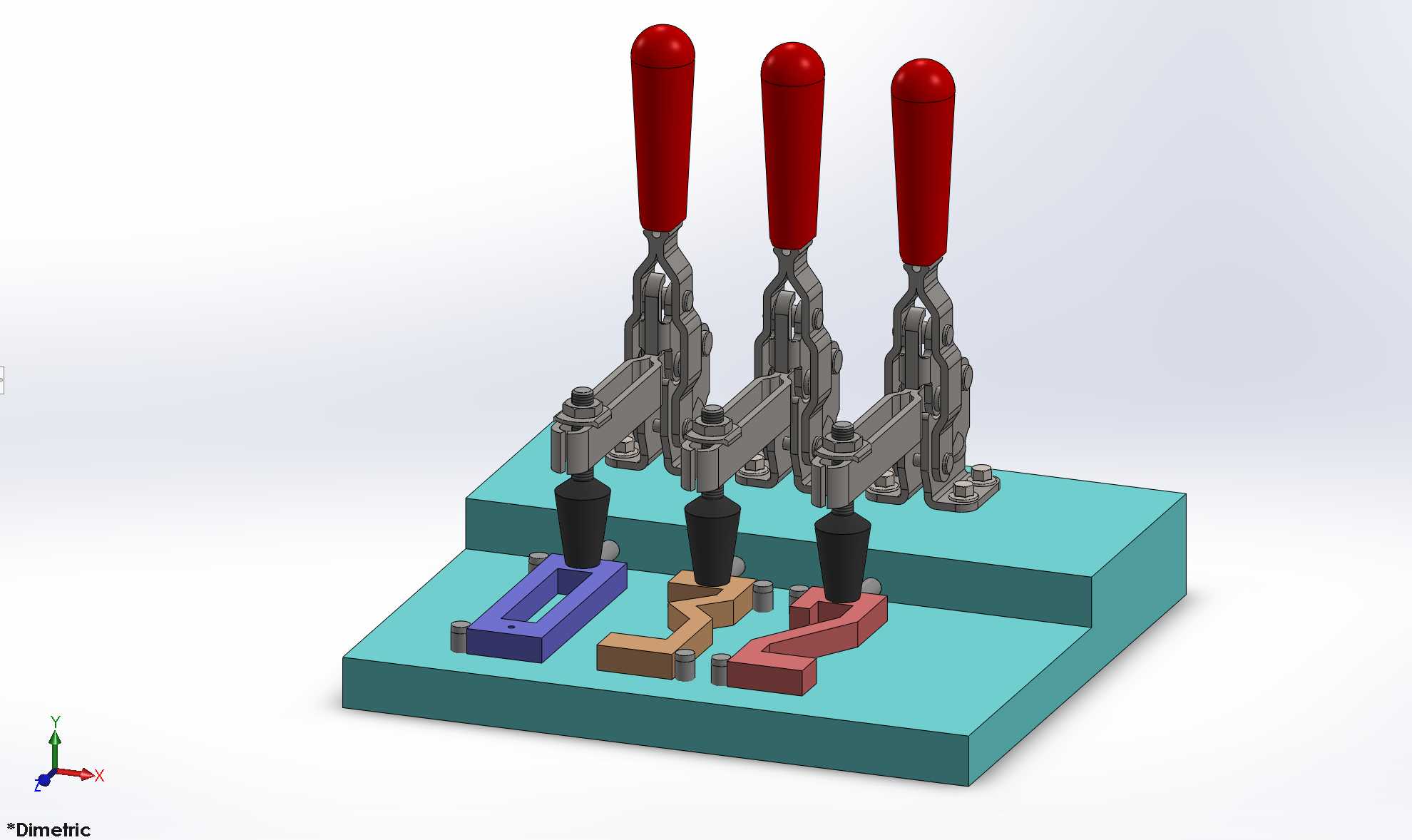

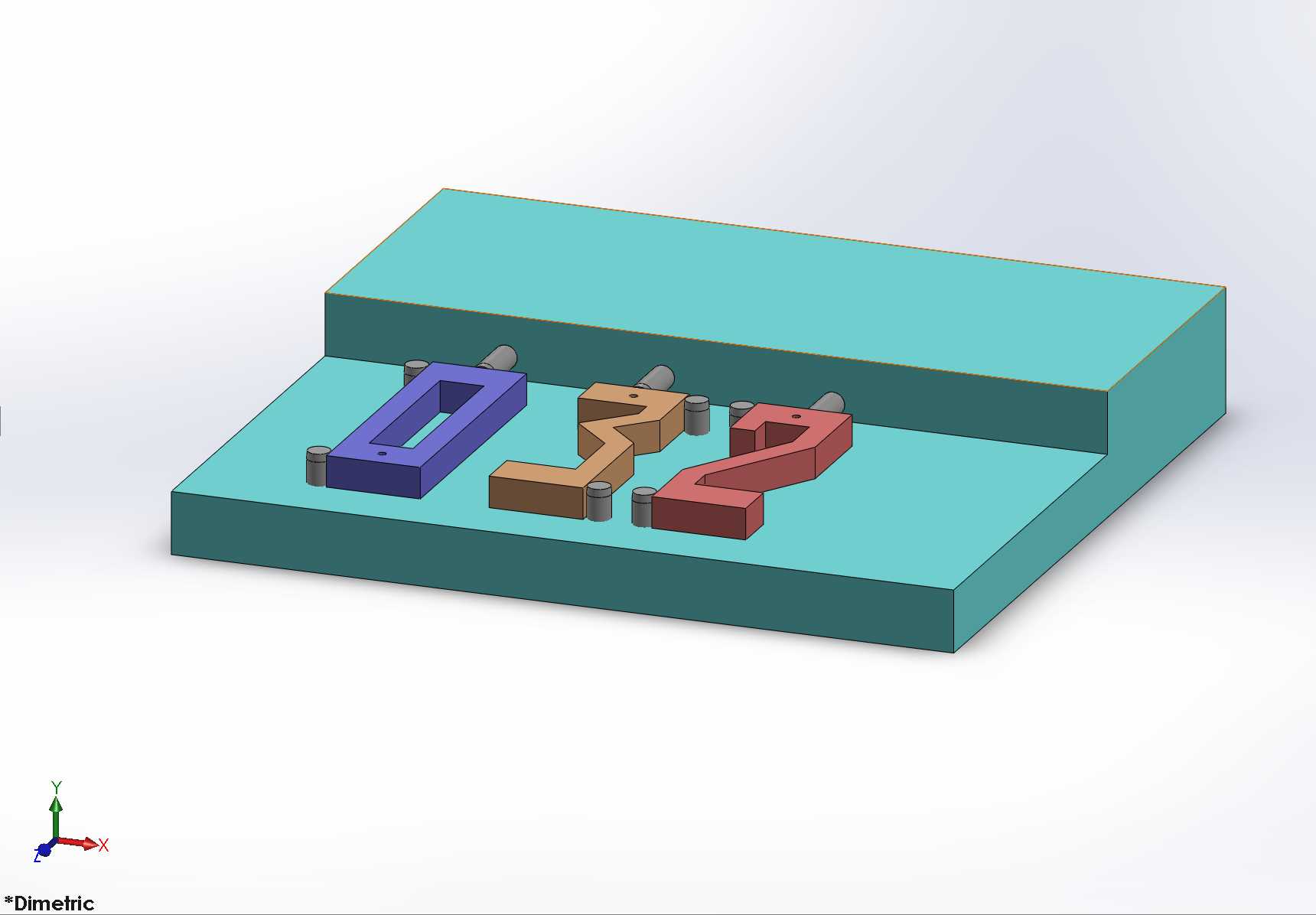

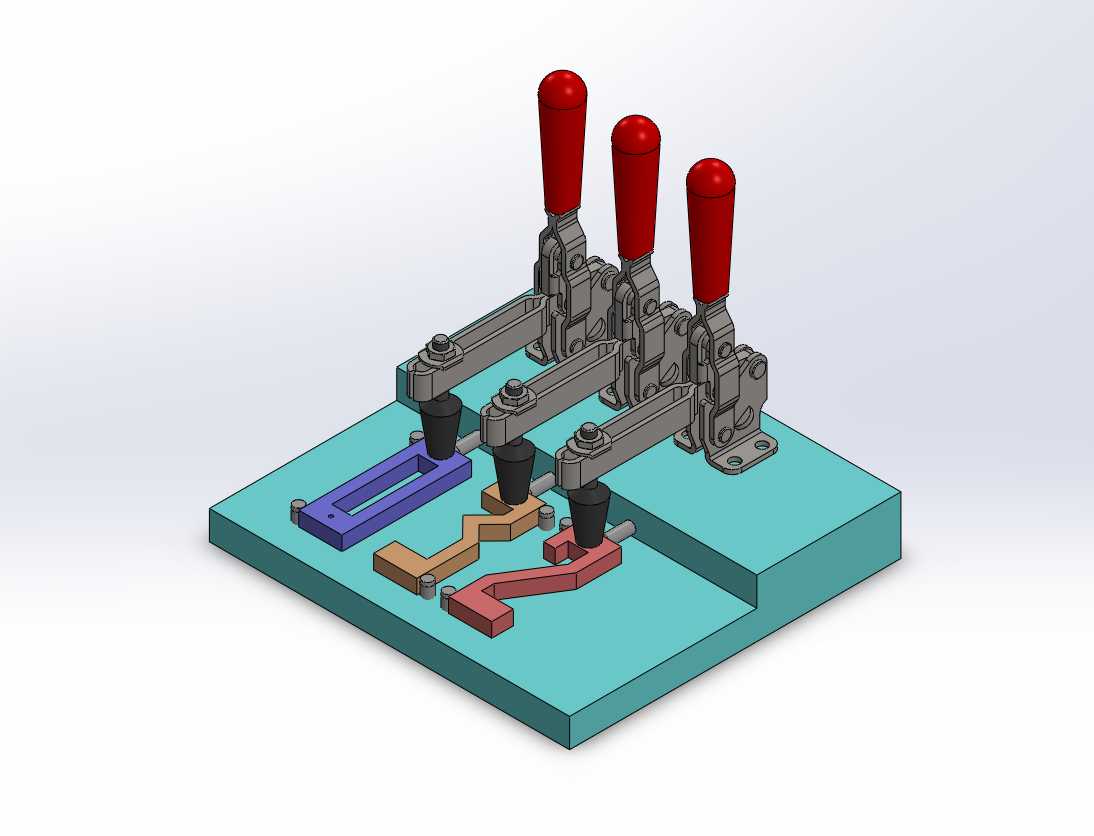

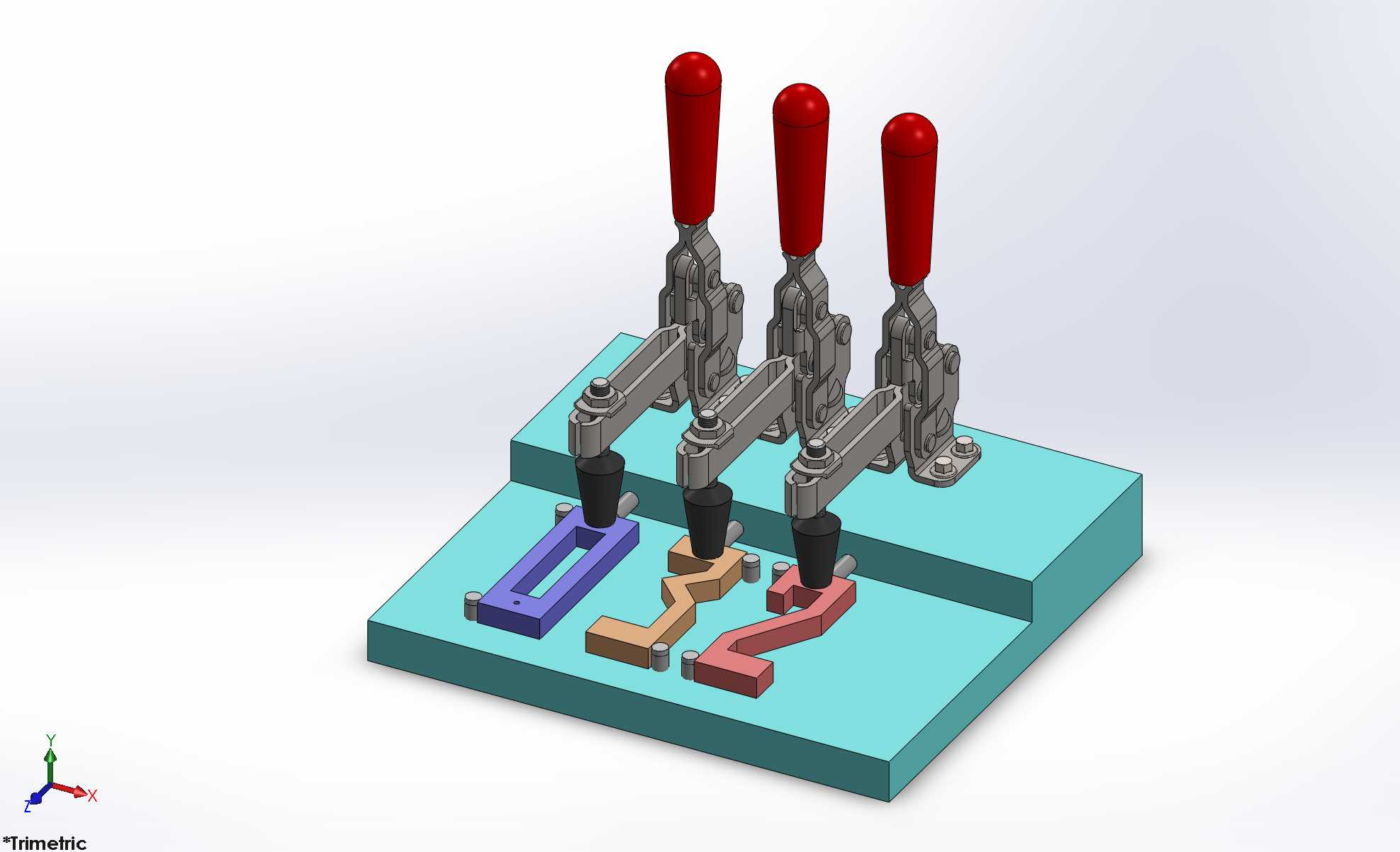

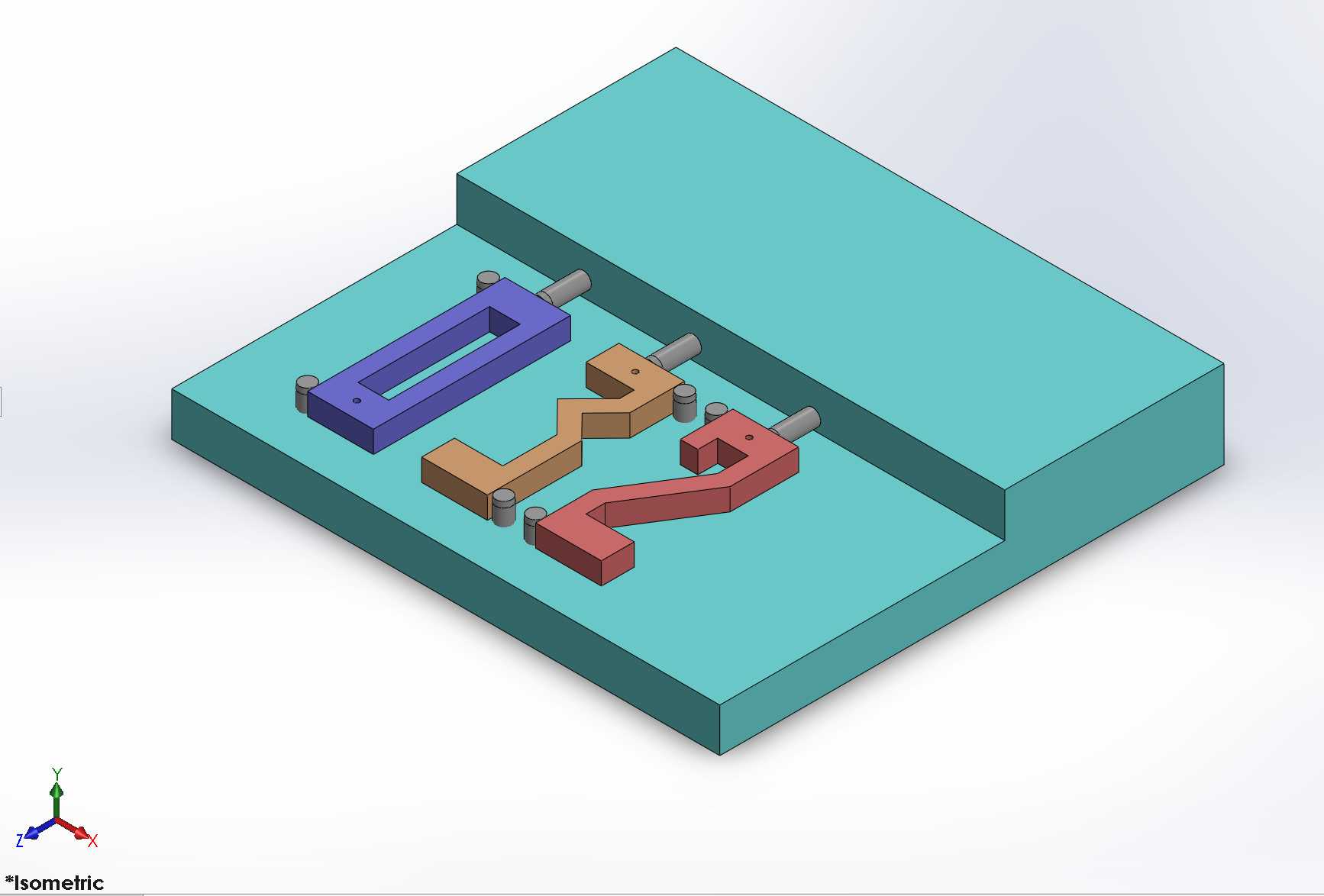

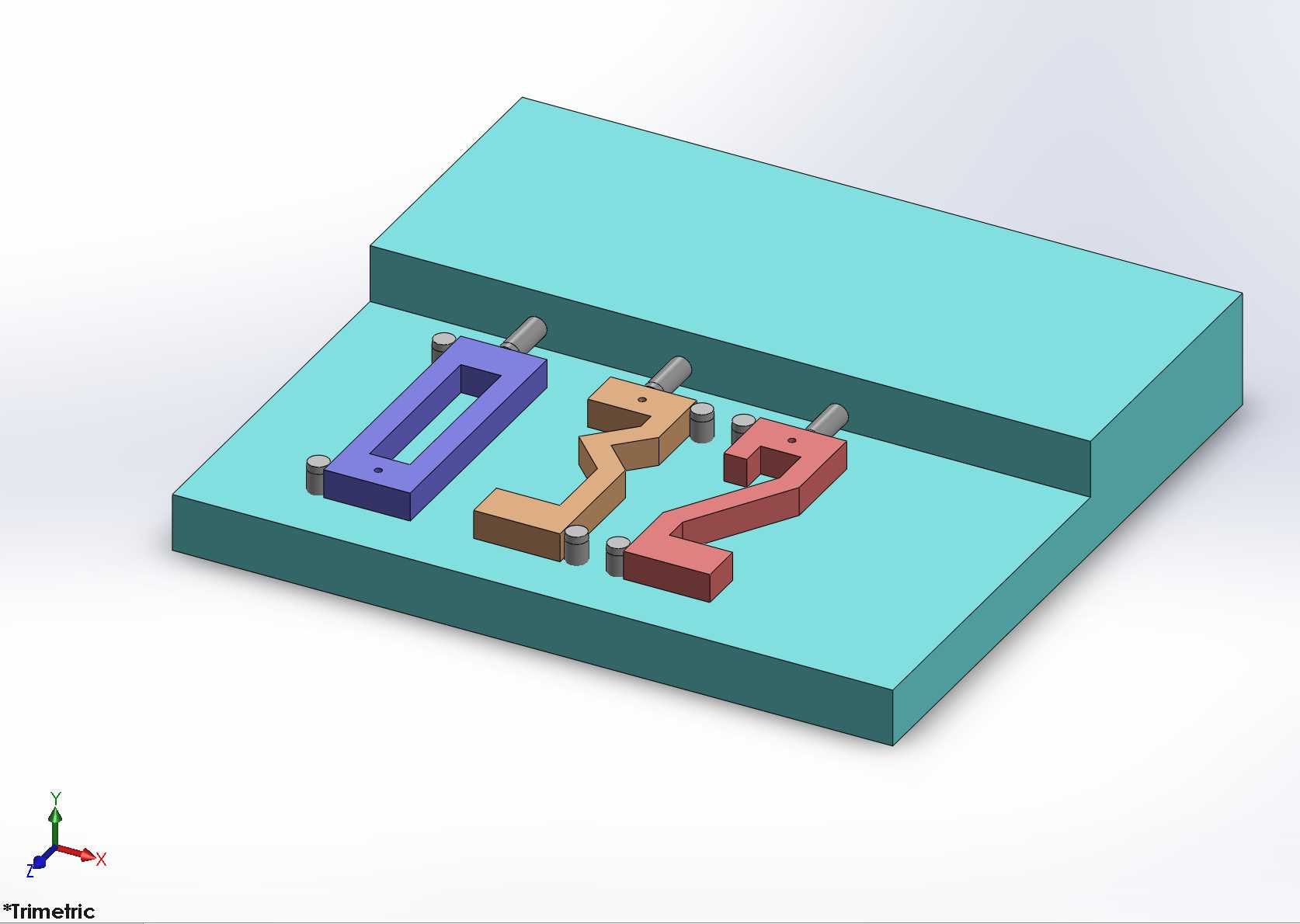

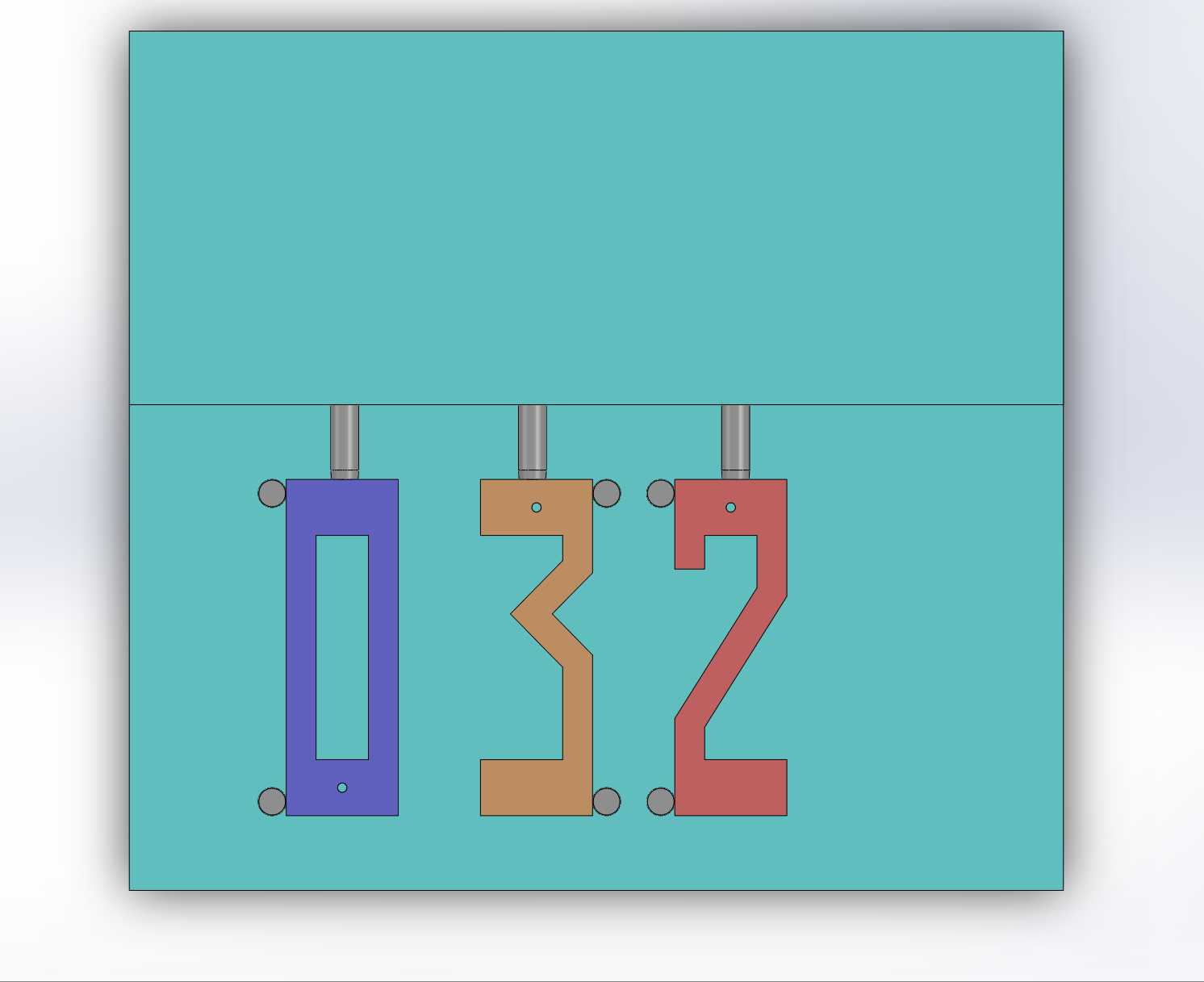

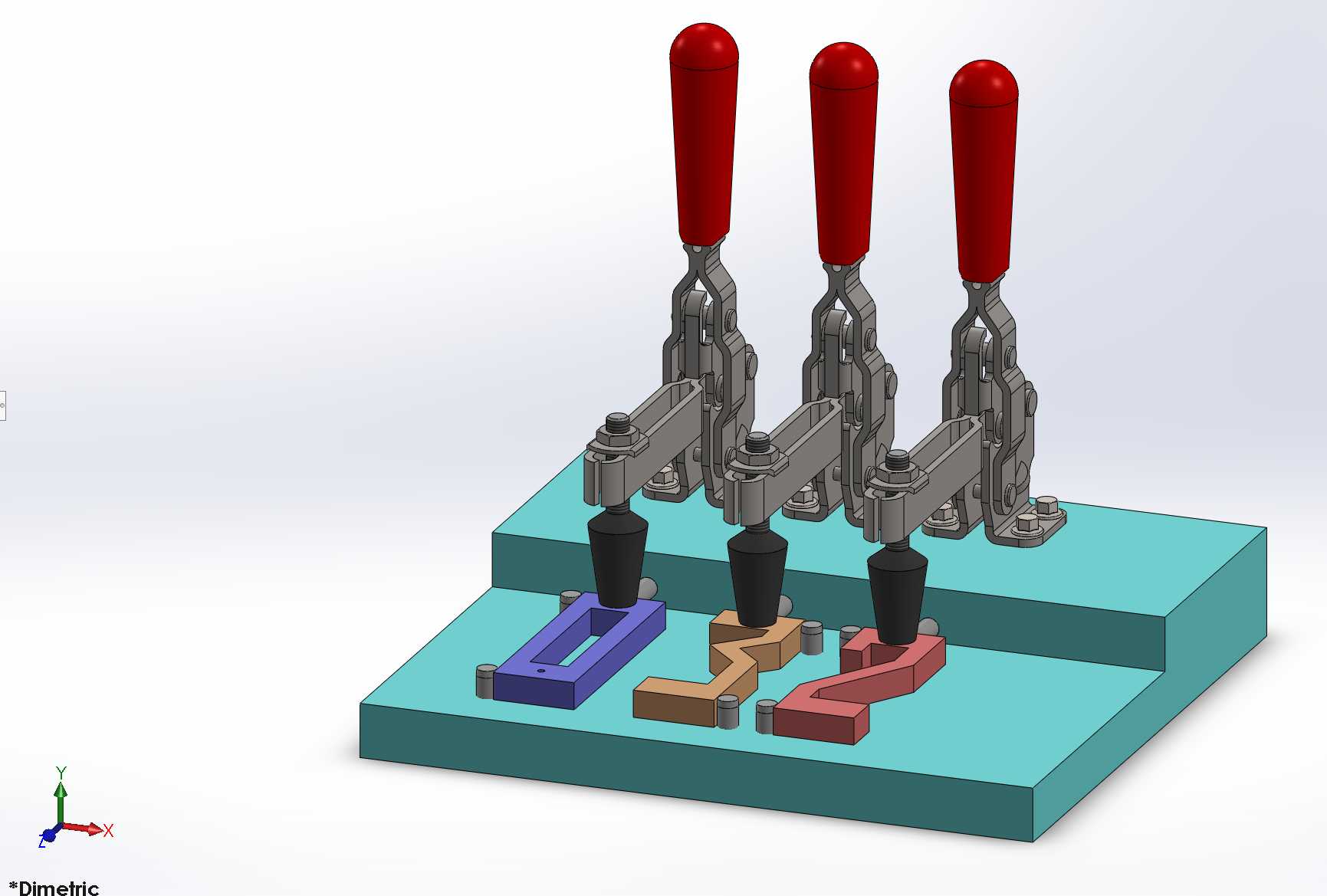

　　这套夹具的底座采用整块板式结构设计，安装边界可根据配套工作台的T型槽间距调整固定孔位，底座上加工有三个独立的定位槽，分别适配三种不同轮廓的工件，定位槽的轮廓与工件外形完全贴合，限制工件的X、Y向自由度以及绕Z轴的转动自由度，每个定位工位对应一组垂直安装的快速夹钳，夹钳的压头位置正对工件的压紧受力面，压头采用橡胶包覆的结构，避免压紧过程中刮伤工件表面，同时能补偿工件的厚度公差，保证不同批次厚度存在微小偏差的工件都能被可靠压紧，不会出现压不实或者过压变形的问题。

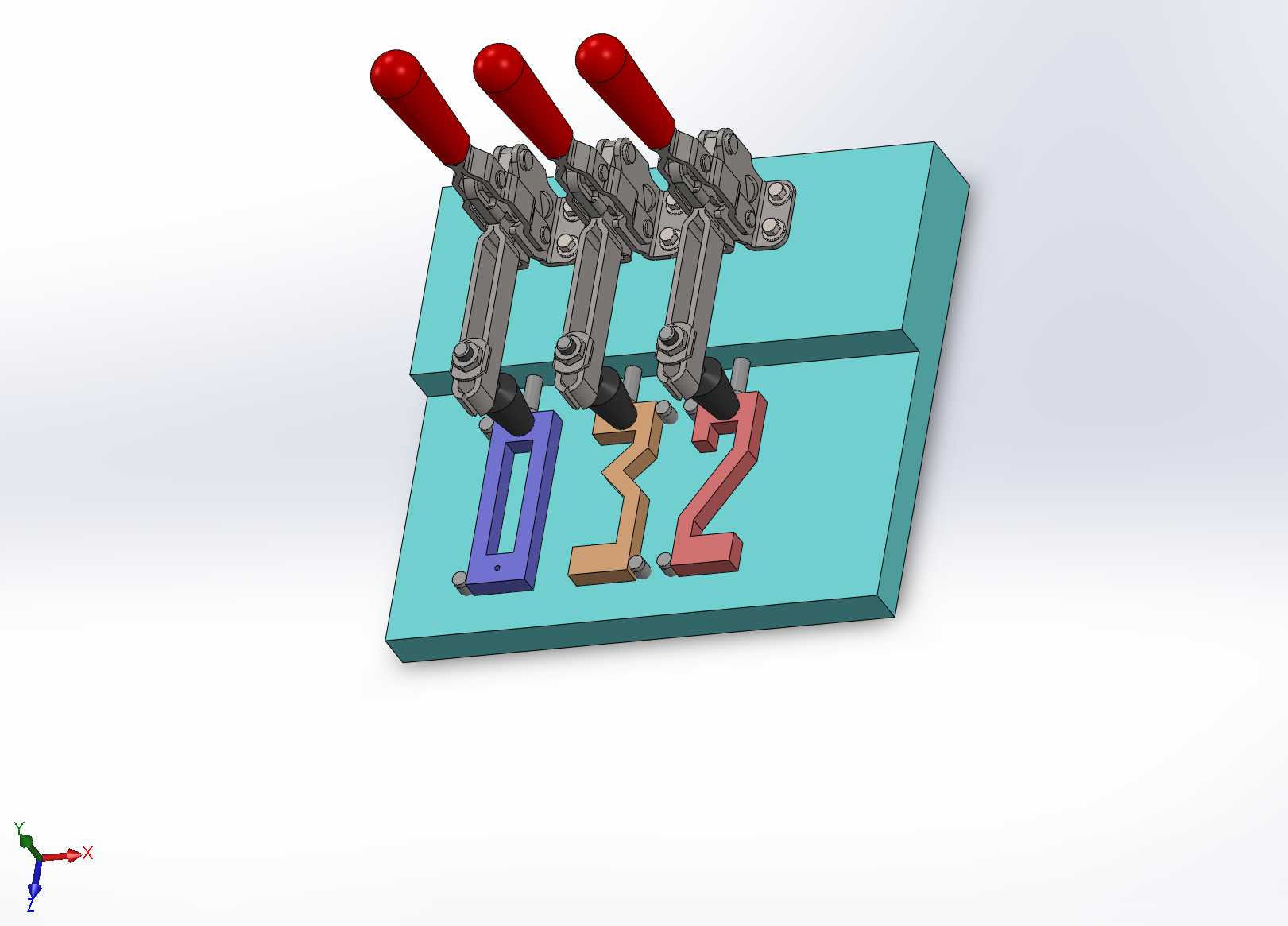

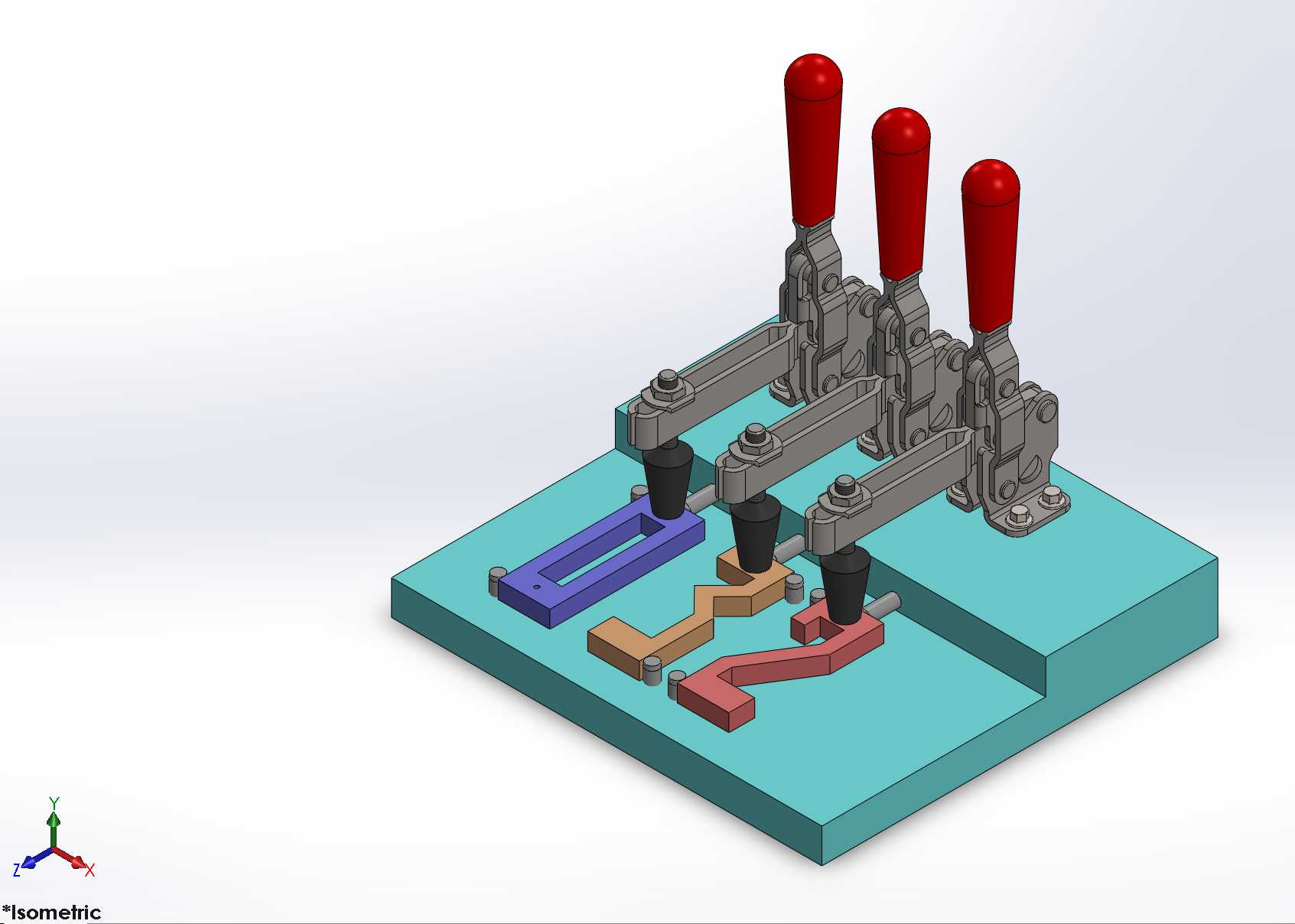

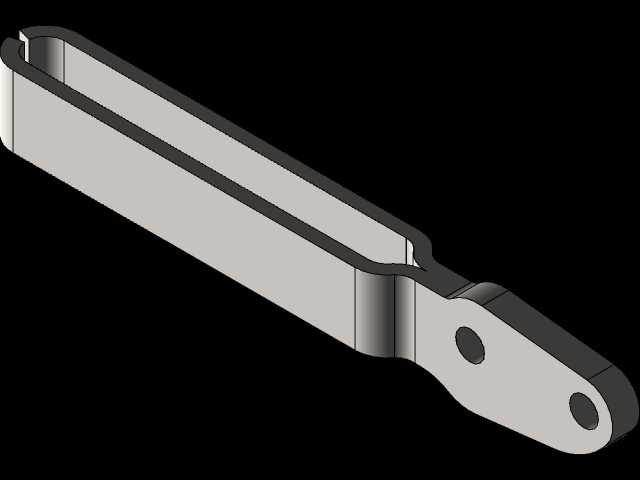

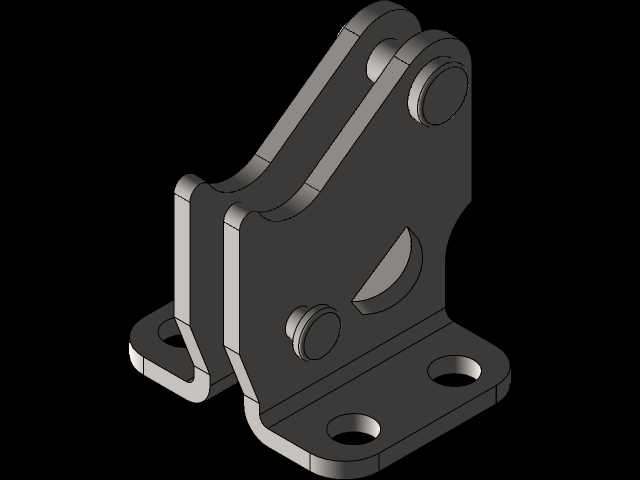

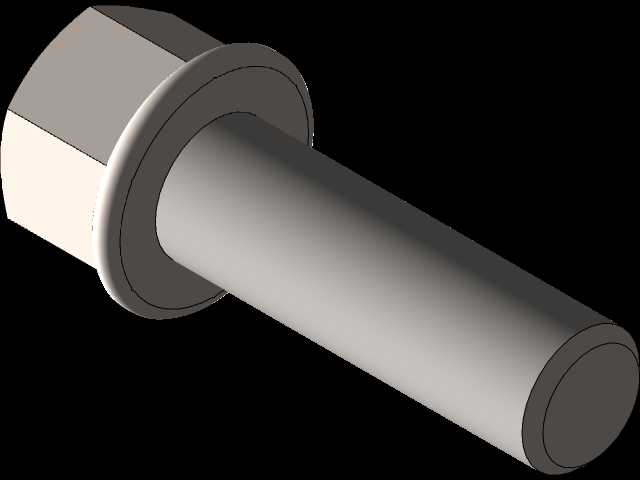

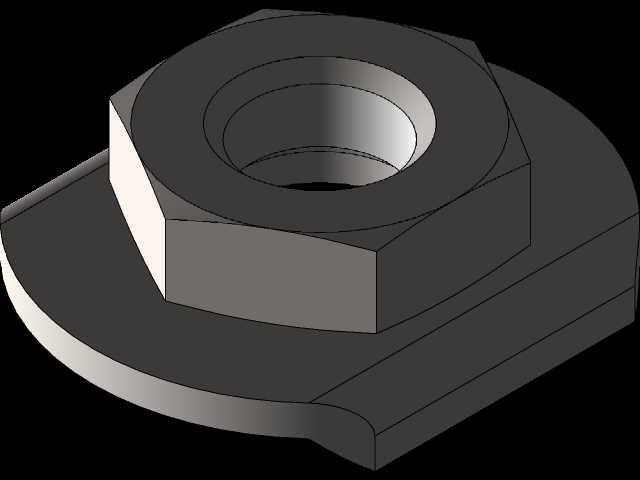

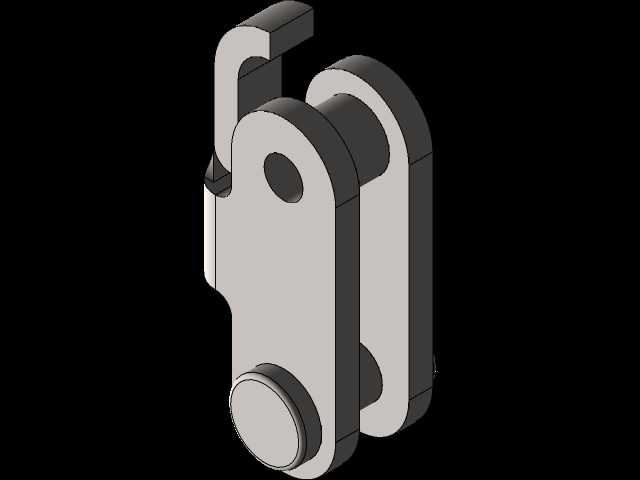

　　设计过程中，三个快速夹钳采用同型号的垂直式手动肘节夹钳，这种夹钳利用肘节过死点的机械自锁原理，当手柄扳到锁紧位置时，机构会进入自锁状态，哪怕加工过程中存在振动载荷，压头也不会松脱，压紧力稳定可靠，释放时只需要反向扳动手柄，就能快速抬起压头，取放工件的操作行程足够，不会和工件的取放路径产生干涉。三个夹钳的安装座采用可调式设计，安装座上开有长条形调节槽，可以根据工件的实际尺寸微调夹钳的前后位置，适配小范围的工件尺寸变更，不需要重新加工底座，降低工装改造成本。夹钳的手柄采用红色绝缘握套，操作时的握持手感舒适，扳动方向统一朝向操作人员一侧，三个手柄的操作间距经过合理排布，操作时不会出现相邻手柄互相干涉的情况，单手握持就能完成单个工位的锁紧与释放，操作动作流畅无卡顿。

　　从安装尺寸来看，整套夹具的底座厚度足够保证整体刚性，压紧作业时不会出现底座翘曲变形的问题，底座的底面经过精铣加工，和工作台面贴合度高，固定后整体稳定性好，三个工位的定位槽深度根据工件的定位基准面设计，保证工件放置后基准面和定位槽完全贴合，不会出现悬空倾斜的情况。压头的下压行程经过核算，在完全打开状态下，压头底面距离工件定位面的高度足够工件顺利取放，锁紧状态下压头的压紧力作用点刚好落在工件的刚性支撑区域上方，避免压在工件的悬空薄壁位置造成工件变形。在实际使用过程中，这类手动夹具不需要日常复杂的维护，只需要定期在夹钳的铰接转动位置涂抹少量润滑脂，就能保证长时间操作的顺畅性，相比气动或者液压夹具，不存在漏气漏油的故障风险，采购和维护成本都更低，非常适合中小批量生产的作业场景，也可用于自动化产线的手动上料辅助工位，作为工件预定位的压紧结构使用，适配多品种小批量的柔性生产需求，当需要更换生产的工件类型时，只需要更换底座上的定位块模块，调整夹钳的位置就能快速切换适配新的工件，工装的复用性较强。
