门挡用锥形嵌装式橡胶缓冲止挡件

　　日常民用门体、工业设备检修门、机柜防护门的开合限位场景中，这类嵌装式橡胶止挡件是极易被忽略但直接影响使用体验的基础配件，很多结构设计人员在做门体配套件选型时，往往只关注金属铰链、锁具的参数，忽略了末端缓冲止挡的结构匹配性，最终出现门体开合碰撞异响、长期使用后门边漆面磨损、甚至门板变形的问题，这类小橡胶件的结构合理性，恰恰决定了整套门组的长期使用可靠性。

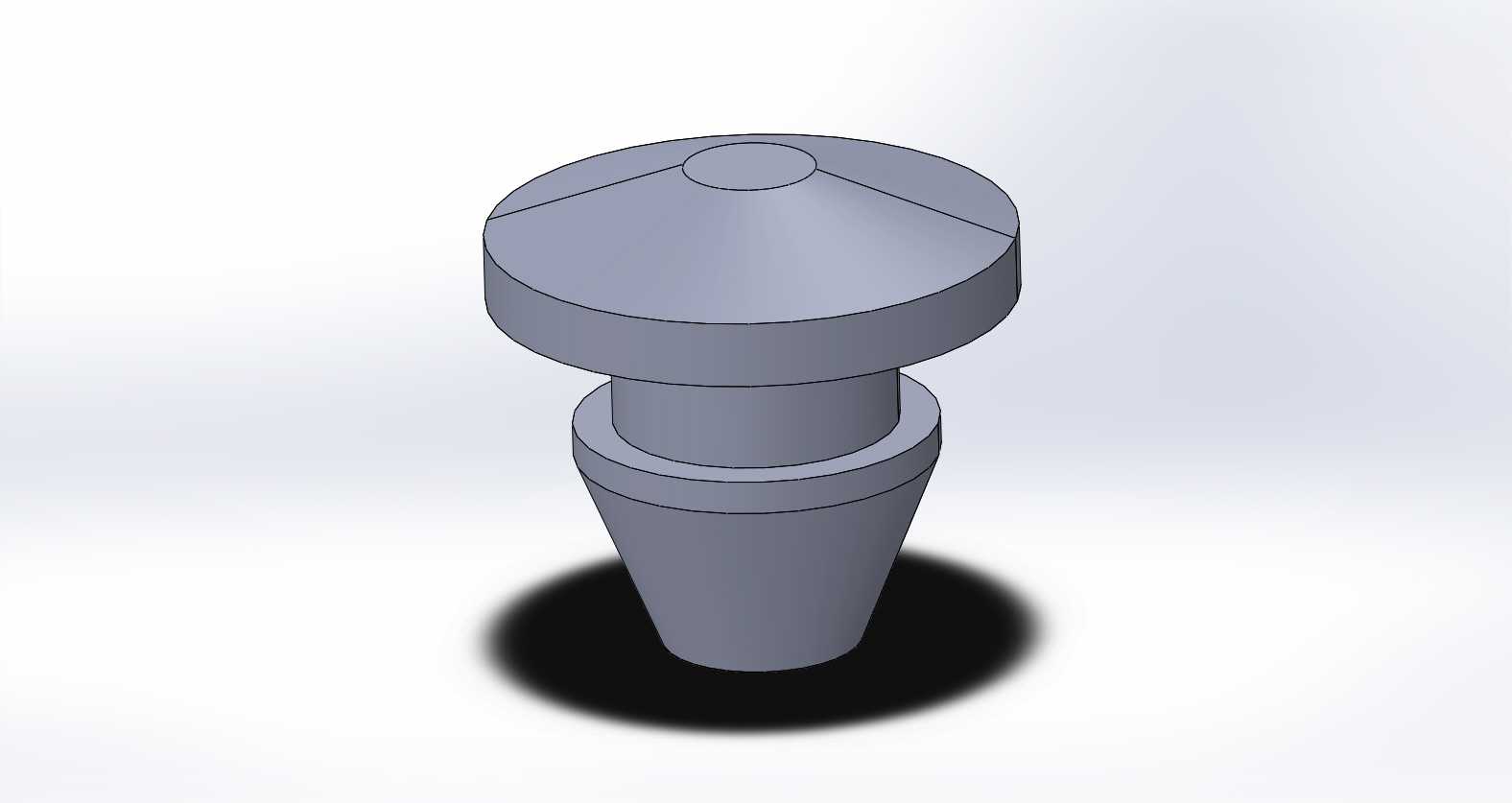

　　从结构设计逻辑来看，这款橡胶件采用了三段式同轴变径结构，最上端为大直径圆盘式挡边，这部分的作用是在门体闭合到极限位置时，直接与门框或门体的止挡面接触，通过橡胶自身的弹性形变吸收碰撞动能，避免硬质材料直接接触产生的冲击与噪音；中间段为等直径圆柱定位段，这部分的尺寸需要与安装基材上的预制安装孔做过盈配合，通常安装孔的直径会比该圆柱段直径小0.2-0.5mm，依靠橡胶材质的压缩形变产生的抱紧力实现固定，不需要额外增加粘接、螺丝紧固等工序，装配时只需要从安装面一侧将锥段对准安装孔按压到位即可，单人操作即可完成装配，大幅提升产线装配效率；最下端为锥形导向段，锥面的设计一方面是在装配时起到自动对中导向的作用，即使安装孔与橡胶件存在小幅的位置偏差，锥面也能顺着孔壁滑入定位，降低对安装孔位的加工精度要求，另一方面锥形结构在压入安装孔的过程中，形变量是逐步增大的，不会出现直压式结构突然卡滞、需要较大压装力的问题，手工按压即可完成装配，不需要借助专用工装。

　　在实际选型匹配过程中，首先需要确认安装边界尺寸：上端挡边的直径需要覆盖门体与门框的接触区域，避免挡边直径过小导致接触应力集中，长期使用后在门板表面压出凹痕；中间圆柱定位段的长度需要与安装基材的厚度匹配，通常圆柱段长度比基材厚度大0.1-0.3mm即可，过短会导致橡胶件固定不牢，长期开关震动后出现松脱，过长则会导致橡胶件背面突出基材表面，影响另一侧的部件安装；下端锥形段的锥度通常设置在1:4到1:6之间，这个锥度区间既能保证装配时的导向顺畅，又不会因为锥度过大导致压入后抱紧力不足，容易从安装孔中脱出。

　　材质选择上，这类橡胶件通常采用邵氏硬度55-65度的丁腈橡胶制作，这个硬度区间的橡胶件既具备足够的缓冲性能，碰撞时不会产生过硬的触感，又有足够的结构强度，长期压缩后不会出现永久形变导致的松动，同时丁腈橡胶具备较好的耐老化性能，在常规室内环境下使用五到八年不会出现开裂、硬化的问题，如果是用在户外设备的门体上，还可以更换为三元乙丙橡胶材质，提升耐紫外线、耐温差变化的性能，适应-40℃到120℃的使用环境。

　　在实际应用场景中，除了常规的室内木门、防火门使用之外，这类结构的橡胶垫还广泛用在电气机柜的门板止挡、自动化设备的安全门缓冲、仓储物流设备的箱盖限位等场景，部分需要静音要求的办公家具抽屉、柜门也会采用同结构的橡胶止挡，只是根据不同的安装空间调整各段的直径与长度尺寸。设计建模过程中，需要重点关注各段衔接位置的圆角处理，尤其是上端圆盘与中间圆柱段的衔接位置、中间圆柱与下端锥段的衔接位置，都需要设置R0.5-R1mm的过渡圆角，避免橡胶件在受力形变时出现应力集中，导致长期使用后衔接位置开裂；同时建模时需要考虑橡胶件的拔模斜度，虽然橡胶件是硫化成型，但适当的拔模斜度可以降低脱模难度，提升生产良率，避免成型时出现表面拉伤、缺胶的问题。

　　很多设计人员在绘制这类橡胶件时，容易忽略橡胶材质的压缩量特性，直接按照硬质零件的尺寸公差来标注，实际上橡胶件在安装时会产生一定的压缩形变，挡边部分在门体闭合时通常会有0.3-0.8mm的压缩量，这个压缩量既可以保证足够的缓冲效果，又不会因为压缩量过大导致关门阻力过大，手感生硬。在做装配验证时，需要重点检查橡胶件安装后，门体闭合到极限位置时，除了橡胶垫接触之外，门体其他位置不能与门框产生硬接触，同时橡胶垫的压缩量不能超过自身厚度的30%，避免长期过度压缩导致橡胶提前老化失效。
