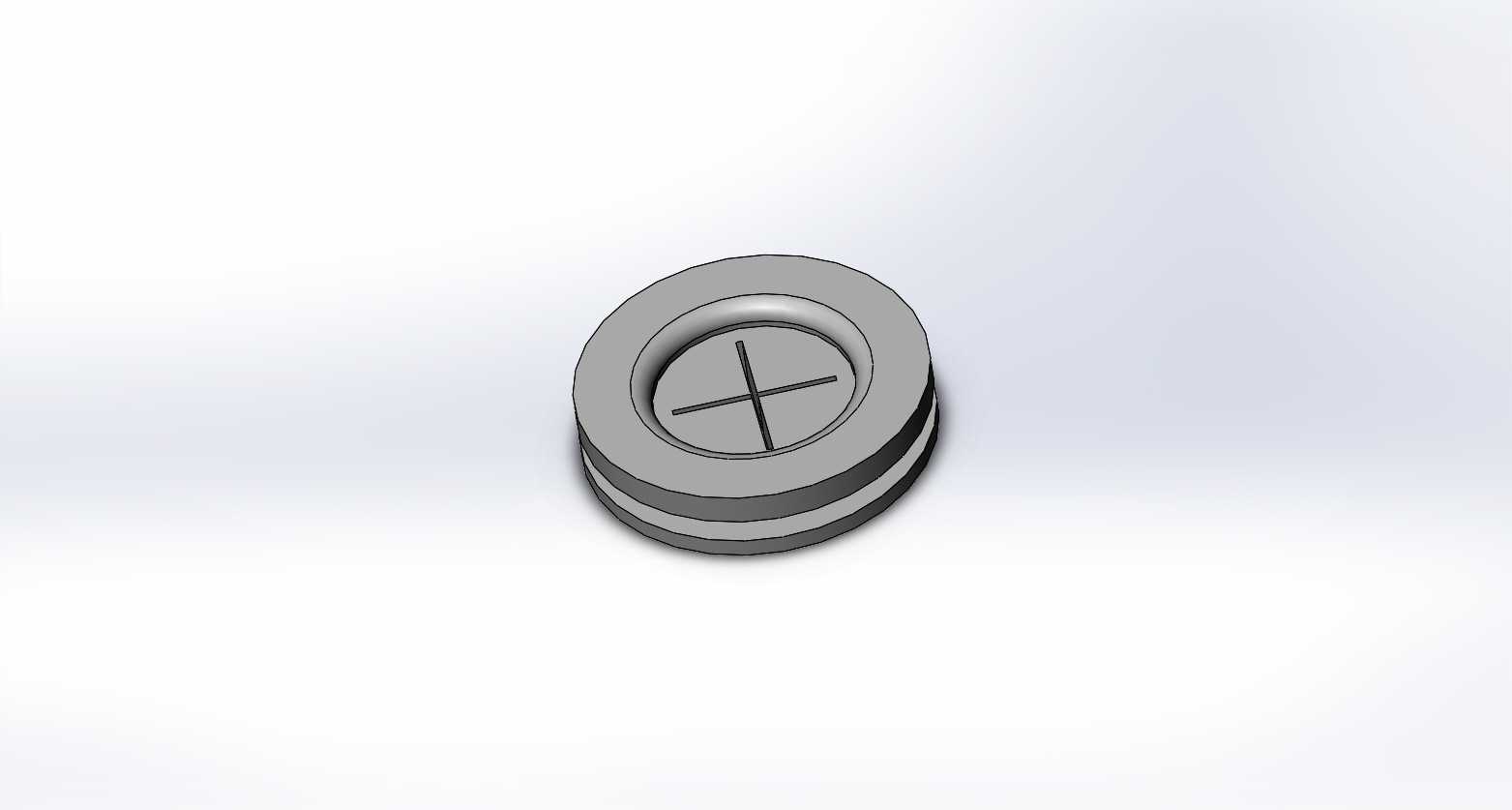

M20规格6mm厚度十字槽密封垫圈结构

　　在工业装配场景里，这类带十字槽的垫圈常出现在需要兼顾密封与预紧防松的接线、传感组件安装工位，区别于普通平垫圈仅承担载荷分散的作用，该结构在端面增加了十字凹槽设计，实际装配时可配合对应端头的工具实现精准对位，避免垫圈在螺栓拧紧过程中跟转偏移，尤其在仪器仪表类的紧凑安装空间内，操作空间受限无法用手固定垫圈位置时，十字槽的结构能大幅提升装配效率，减少反复调整对位的时间损耗。

　　从功能特性来看，该垫圈采用双层叠合的环形结构，内层环面略低于外层端面，装配压紧后内层可形成一圈连续的密封压合带，能阻挡粉尘、水汽沿螺栓安装缝隙渗入设备内部，在户外传感设备、低压线缆穿舱固定的场景中，这种结构无需额外加装平垫与密封垫，单一零件即可实现载荷分散、间隙密封、防跟转三个功能，减少装配时的零件种类清点工作量，也降低了多零件叠装带来的公差累积风险。

　　设计过程中首先确定的是适配M20规格外螺纹件的安装边界，垫圈的内孔直径略大于M20螺纹的大径，保证螺栓能顺畅穿过无卡滞，同时内孔与螺栓杆的间隙控制在合理范围，避免间隙过大导致垫圈偏心受压，长期振动下出现密封失效的问题。6mm的总厚度是结合常用M20螺栓的拧紧力矩与被连接件的表面压溃强度计算得出，厚度过薄会导致压紧后密封形变量不足，无法填满被连接件表面的微观凹凸间隙，厚度过大则会占用过多的螺栓有效旋合长度，降低螺纹连接的预紧可靠性。外层环形端面的粗糙度需要控制在合理区间，既不能过于光滑导致预紧后摩擦力不足出现松动，也不能过于粗糙导致密封面存在微观泄漏通道。

　　十字槽的深度与宽度设计参考了常用十字螺丝刀的端头尺寸，槽深不会贯穿垫圈本体，避免破坏垫圈的整体结构强度，槽的位置与垫圈内孔保持严格同轴，保证工具插入后能均匀施力，不会出现偏载导致垫圈变形。双层结构的台阶高度差经过反复验证，在常规的M20螺栓推荐拧紧力矩下，台阶处的压缩量刚好达到密封所需的弹性形变范围，既不会因为压缩量过大导致垫圈产生塑性变形失去回弹能力，也不会因为压缩量过小导致密封压力不足。

　　实际选型应用时，需要注意该垫圈的适用工况，其适合在常温常压、无强腐蚀介质的环境下使用，比如普通工业环境下的传感器安装、线缆固定端的密封防护，若应用在高压、强腐蚀或者高低温交变的极端工况，则需要更换对应材质的同结构垫圈。安装时要保证被连接件的表面平整，无明显的凸起、焊渣或者毛刺，避免垫圈压紧后出现局部应力集中，导致密封面压合不均匀出现泄漏点。拧紧螺栓时建议采用对角分次拧紧的方式，不要单次将一侧螺栓拧至额定力矩，避免垫圈偏斜导致密封失效，同时要控制拧紧力矩在推荐范围内，力矩过大会导致垫圈被过度压缩，内层密封结构被压溃，力矩过小则无法达到足够的密封压力。

　　在三维建模过程中，该零件的建模逻辑优先以回转特征为基础，先绘制截面轮廓旋转生成垫圈的主体双层环形结构，再通过拉伸切除特征生成端面的十字槽，建模时需要注意十字槽与内孔的同轴度约束，以及台阶处的圆角过渡，避免实际加工时出现应力集中导致零件开裂。模型的尺寸标注需要明确内孔直径、外圆直径、总厚度、台阶高度、十字槽的宽度与深度等关键安装尺寸，方便后续出工程图时直接调用，也便于选型人员快速核对安装边界是否匹配现有安装空间。这类集成化的垫圈结构，本质是在标准紧固件的基础上针对特定安装场景做的功能整合，相比多个标准件叠装的方案，能有效减少装配工序，降低设备的整体零件数量，在小空间安装场景下的适配性远优于传统的平垫加密封圈组合。
