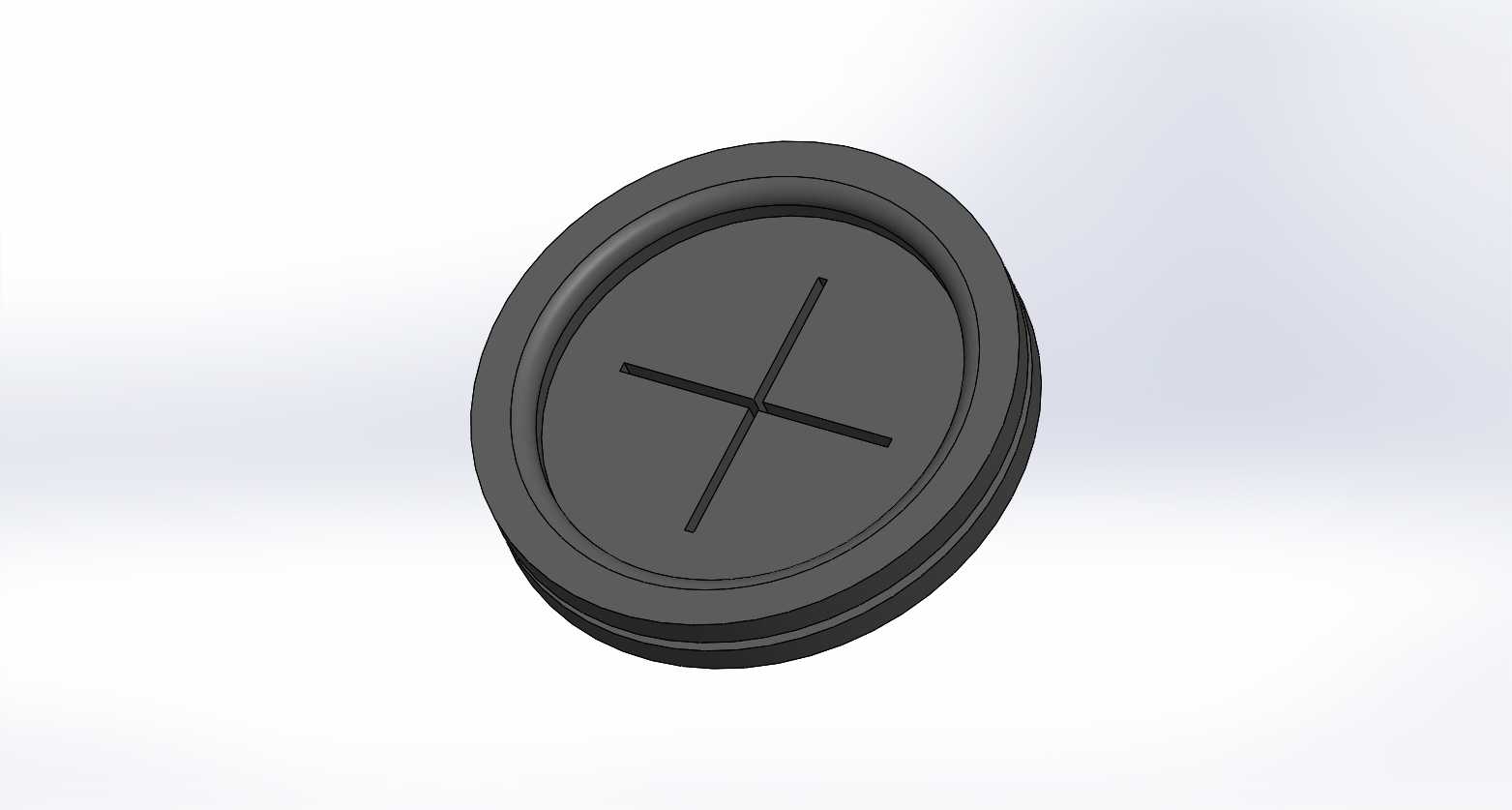

M50规格8mm厚度橡胶密封构件

　　在户外电气柜、传感器接线腔体、小型机电设备的穿线部位，这类带十字切口的密封构件是解决线缆穿舱密封的核心零件，很多现场调试的结构工程师都遇到过穿线后密封不严的问题——线缆从柜体侧壁穿出后，普通密封圈需要穿线时提前套入，后期维护拆换线缆就得整个破坏密封件，而这种带十字预切口的设计，刚好解决了后期维护的痛点。从实际使用场景来看，这类密封件主要用在IP65及以上防护等级的小型设备腔体上，比如户外温湿度传感器的接线端、小型称重传感器的出线部位、光伏接线盒的线缆穿入位置，都需要这类构件来阻挡水汽、粉尘进入设备内部，避免电路短路或者传感元件受潮失效。

　　设计这类密封件的时候，首先要匹配安装位的开孔尺寸，M50的规格对应的是公制M50螺纹的安装接口，也就是安装开孔的公称直径为50mm，密封件本身的外圈设计有双层凸缘结构，安装时卡入安装位的台阶槽内，不需要额外涂胶就能实现外圈的静密封，避免密封件在安装后出现轴向窜动。8mm的厚度是结合安装位的夹持空间确定的，很多小型传感器的腔体壁厚只有6-10mm，密封件厚度过大会导致端盖压合不到位，厚度过小则压缩量不足，无法达到要求的防护等级，8mm的厚度在20%左右的压缩量下，刚好能填满安装槽的间隙，同时不会因为压缩量过大导致橡胶材料出现永久压缩变形。

　　密封面的十字切口是整个零件的核心设计，切口深度贯穿密封件的整个轴向厚度，切口的宽度在自由状态下为零，也就是四个密封瓣在无外力时是完全贴合的，当需要穿入线缆时，只需要将线缆从十字切口处推入，四个橡胶瓣会顺着线缆的外壁自然张开，包裹在线缆的外圆周面上，不管是3mm直径的细信号线还是12mm直径的粗电源线，橡胶瓣的弹性变形都能紧密贴合线缆外皮，不需要根据线缆直径更换不同规格的密封圈，大幅减少了备件的种类。很多工程师在选型时容易忽略切口的应力集中问题，这个模型的十字切口末端做了小圆角过渡，避免反复穿线时橡胶从切口末端撕裂，延长密封件的使用寿命，实际测试中，经过上百次穿线操作后，切口部位也不会出现裂纹扩展的情况。

　　从安装边界来看，密封件的外圈最大直径比M50螺纹的小径大1.2mm，安装时压入安装槽后，外圈橡胶被挤压产生径向抱紧力，和安装槽的内壁紧密贴合，不需要额外的固定结构就能防止密封件转动或者脱落。密封件的内侧端面设计有0.5mm的浅凹槽，压合时凹槽内的空气可以顺利排出，避免端盖压合后内部形成气腔，导致温度变化时出现呼吸效应把外部水汽吸入腔体内部。材料选择上这类密封件一般采用耐候性丁腈橡胶或者硅橡胶，丁腈橡胶耐油性能好，适合用在有切削油、润滑油的工业设备上，硅橡胶耐高低温性能更优，适合户外-40℃到120℃的工作环境，建模时已经预留了橡胶材料的收缩率，实际开模生产时不需要额外调整尺寸。

　　在实际装配过程中，这类密封件不需要专用工具，只需要将外圈卡入安装槽，穿入线缆后压合外侧的压盖即可，压盖的压紧力控制在5-8N·m就能达到理想的密封效果，压紧力过大反而会导致橡胶过度压缩，失去弹性，缩短使用寿命。很多现场维护人员在更换线缆时，不需要把整个密封件从安装位抠出来，只需要把旧线缆从十字切口拔出，再把新线缆推入即可，整个维护过程只需要十几秒，相比传统的无切口密封圈，维护效率提升了数倍，也避免了拆换密封件时对安装位漆面或者腔体的损伤。对于结构设计人员来说，建模时需要注意十字切口的位置要和密封件的中心完全重合，偏差不能超过0.2mm，否则穿线后四个密封瓣的抱紧力不均匀，会出现局部密封不严的情况，外圈的凸缘尺寸公差要控制在±0.1mm，保证和安装槽的配合松紧度合适，不会出现安装困难或者配合过松的问题。
