直角弯式矩形微型USB2.0接口结构

　　在消费电子、小型传感设备、便携检测仪器的内部布线场景里，经常会遇到设备壳体内部安装空间局促、常规直头USB接口插接后线缆弯折半径不足的问题，长期使用下线缆外皮容易出现疲劳开裂、内部芯线断裂的故障，同时直头接头突出壳体的长度过长，也会影响设备整体的紧凑性设计，甚至在设备收纳、移动使用过程中出现接头磕碰损坏的情况。这款直角弯式的矩形微型USB2.0接头，正是针对这类窄空间安装场景做的结构优化，从结构设计阶段就围绕安装边界、线缆防护、插接可靠性三个核心维度做了细节考量。

　　从实际使用的功能特性来看，这款接头保留了标准USB2.0的全部电气连接能力，既可以实现设备间的数据传输，也能支持小功率供电场景下的电流传输，适配绝大多数便携传感设备、小型工控采集模块、手持检测终端的外接通讯与供电需求。弯头的90度转向结构，让线缆出线方向与接口插接方向呈垂直布局，当接头插入设备侧的母座后，线缆会顺着设备壳体表面延伸，不会像直头那样垂直于壳体向外突出一大段，既减少了接头受到外力碰撞时的力臂长度，降低母座焊盘被外力扯裂的风险，也能让设备在狭窄的安装槽、设备仓内部完成布线，不需要额外预留线缆弯折的冗余空间。

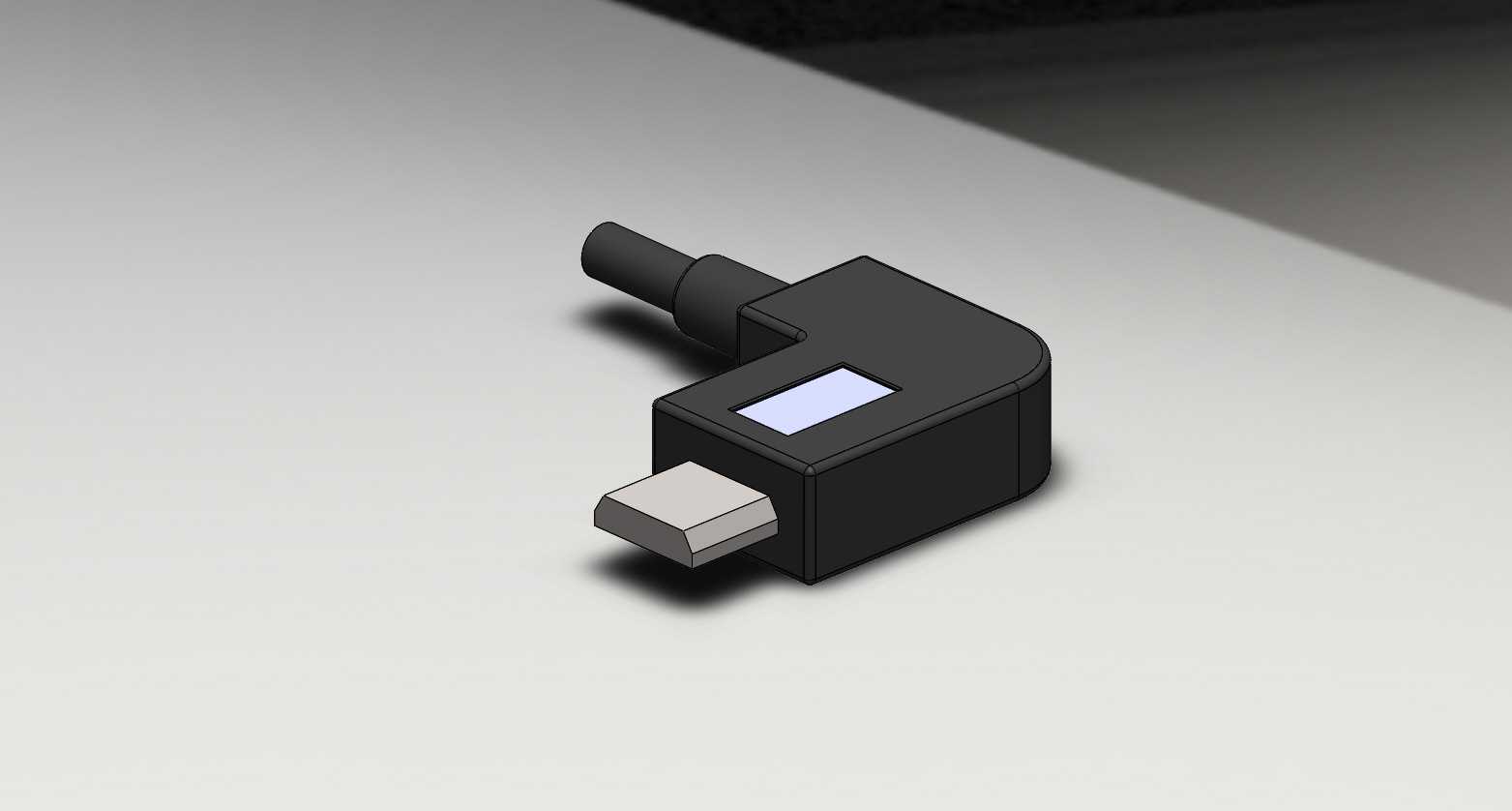

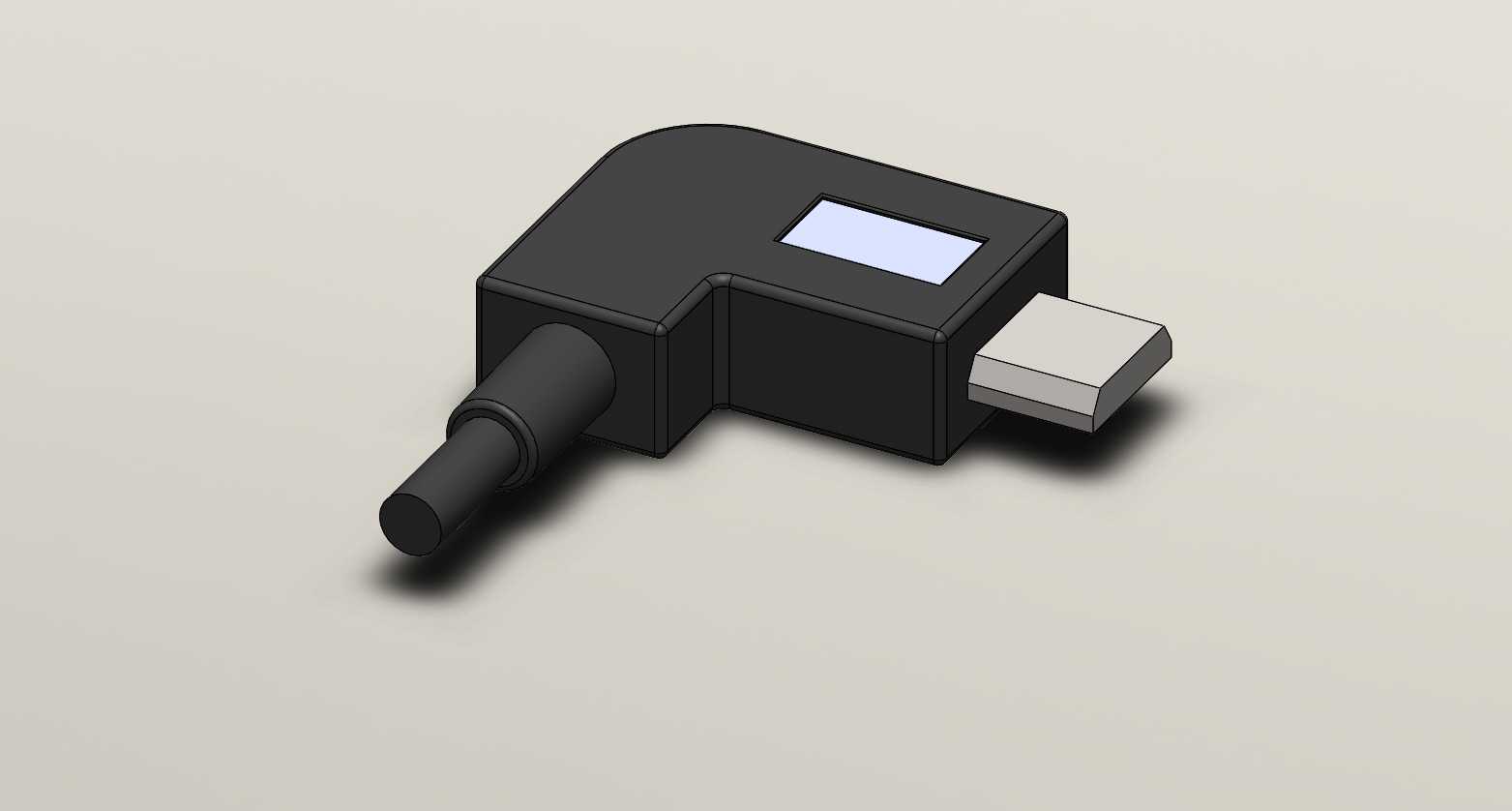

　　在外形尺寸与安装边界的设计上，这款接头的主体外壳做了圆角过渡处理，没有尖锐的棱角，避免装配过程中刮伤设备内部的其他线束或者PCB板上的贴片元件。接头的金属插片部分严格遵循USB2.0标准接口的尺寸公差要求，插拔力控制在合理区间，既不会因为插拔过松导致接触不良、数据传输中断，也不会因为插拔过紧导致母座长期受挤压出现焊盘虚焊。线缆出线端做了阶梯式的应力释放结构，也就是接头尾部的渐缩橡胶护套，这个结构可以分散线缆弯折时的应力，避免线缆在与接头硬连接的根部出现反复弯折导致的断线问题，常规使用场景下，这个位置的弯折寿命比无应力释放结构的接头高出数倍。

　　设计思路上，这款接头没有做多余的装饰性结构，主体外壳采用一体式的注塑包覆结构，把内部的金属连接端子、芯线焊接位置完全包裹在硬质塑料壳体内部，既可以起到绝缘防护的作用，也能提升接头整体的结构强度，避免日常插拔过程中外壳开裂导致内部结构外露。接头顶面的小矩形标识区域，可以根据实际使用需求丝印接口标识、方向提示，避免用户在插接时搞反方向强行插装损坏接口。在实际选型适配的时候，需要注意接头的转弯方向，根据设备内部的布线走向选择左弯或者右弯的版本，确保线缆出线方向不会和设备内部的其他结构件产生干涉，同时要确认接头插接后，整体突出母座端面的垂直距离在设备壳体的内部空间余量范围内，避免出现壳体装配后顶住接头导致无法完全合盖的问题。

　　从结构建模的细节来看，这款模型还原了接头的所有装配特征，包括金属插片的定位台阶、尾部应力释放槽的弧度、外壳的分模线位置，在做设备整体的装配干涉检查时，可以直接调用这个模型导入装配体，模拟实际插接状态下的空间占用情况，提前排查布线空间不足、接头与周边元件干涉的问题，减少后期打样阶段的结构修改次数。对于经常做便携电子设备、小型传感采集终端结构设计的工程师来说，这类标准接插件的精准模型，可以大幅提升结构设计阶段的效率，不需要自己从零开始测绘建模，只需要根据实际选型的尺寸参数做细微调整，就能直接用于装配校验，也能在做产品渲染、结构说明的时候直观展示接口的布局方式。
