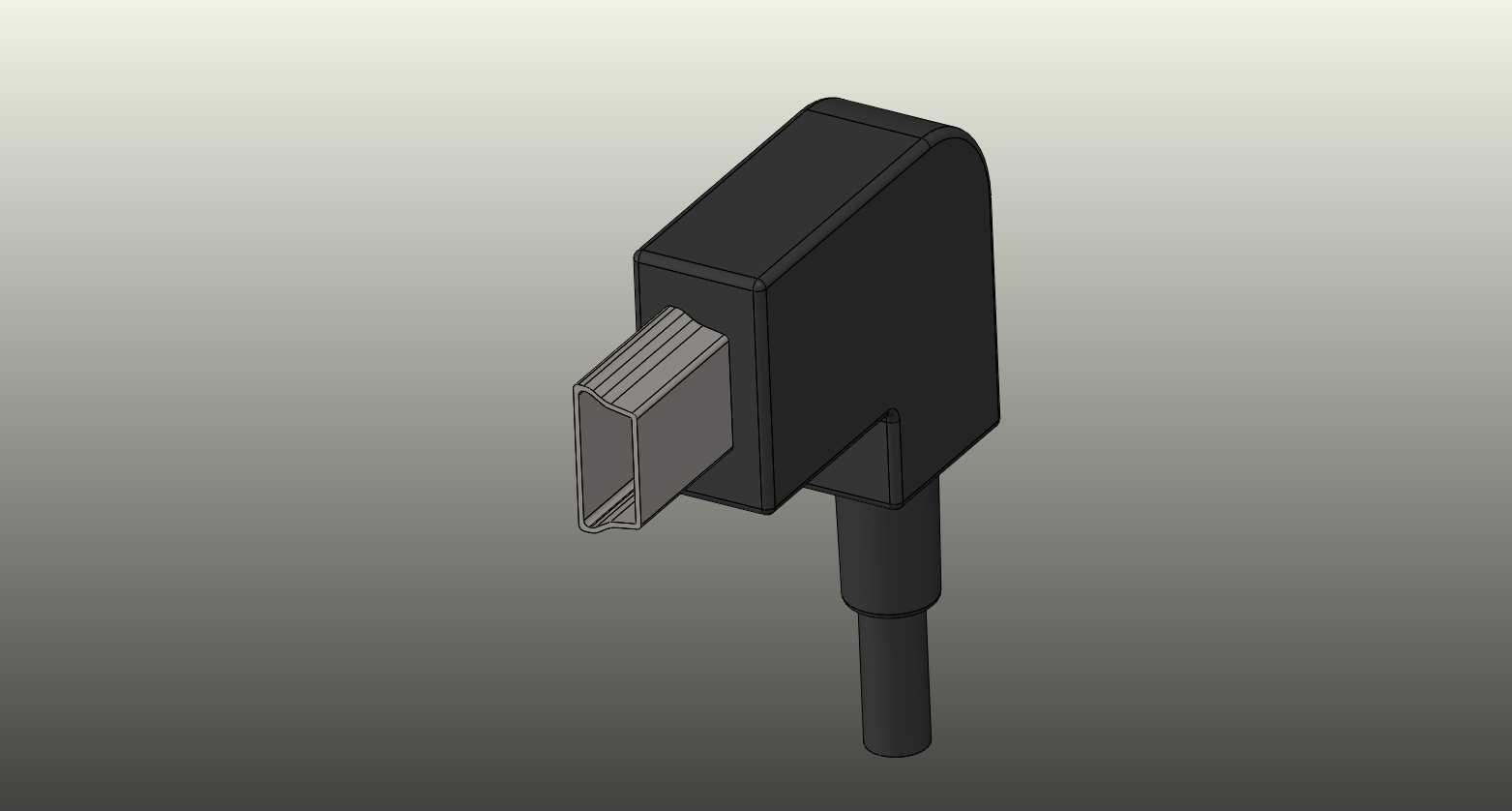

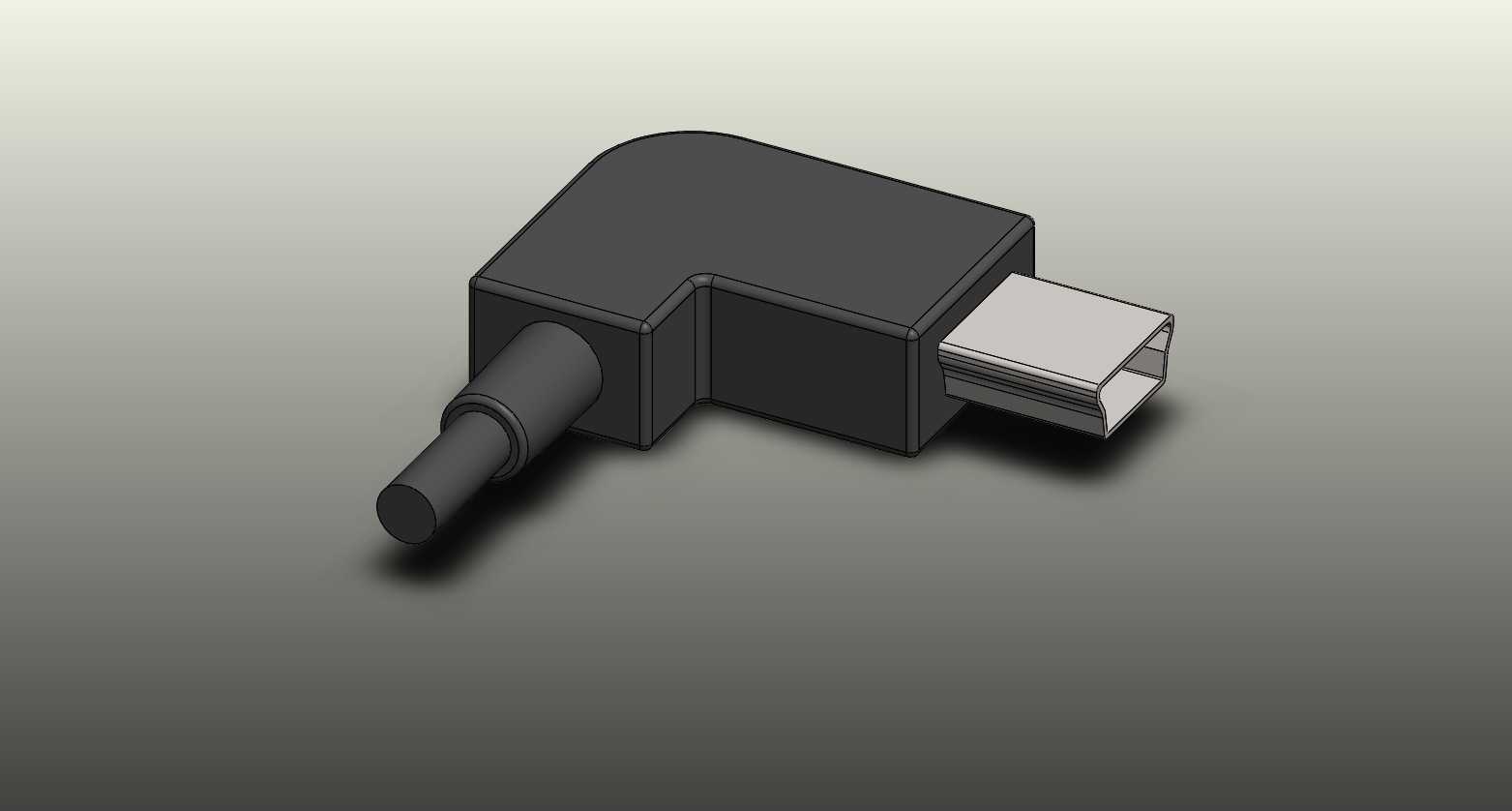

弯角式USB2.0迷你B公头连接器结构

　　在工业手持检测设备、小型便携数据采集终端、车载外接诊断模块这类对内部走线空间有严苛限制的设备里，直头式USB接口往往会因为尾部出线方向与设备壳体安装面垂直，导致线材弯折半径不足，长期使用后出现线芯断裂、屏蔽层破损的问题，90度弯角结构的迷你B公头正是为解决这类空间适配痛点设计的接插部件。从实际装配场景来看，这类弯角公头常被用在设备侧置接口位，出线方向平行于设备壳体表面，能将接口外凸的整体高度压缩40%以上，避免设备放置时接口部位被磕碰，也能减少线材被外力勾挂导致接口松脱的风险。

　　从功能特性上看，该款公头完全遵循USB2.0传输规范的触点定义，金属屏蔽外壳采用一体冲压折弯成型，接缝处做了扣合压边处理，能有效阻隔外界电磁干扰对差分信号传输的影响，保证数据传输的稳定性；插合端的金属弹片经过回火处理，插拔寿命能达到常规接插件的标准要求，多次插拔后仍能保持足够的接触正压力，避免出现接触不良、数据断连的情况。尾部的线档部位做了多级阶梯过渡结构，和线材外被的贴合间隙控制在0.1mm以内，打胶固定后能承受足够的线材拉拽力，不会因为外力拉扯导致内部焊点脱开。

　　设计过程中首先要确定弯角的折弯半径，内部的四根信号针走线不能出现直角弯折，否则会导致信号阻抗不连续，影响高速数据传输的信号质量，因此内部塑胶本体的走线槽做了圆弧过渡，曲率半径控制在1.5mm以上，既保证信号针可以顺畅植入注塑，也能满足差分信号的阻抗匹配要求。金属外壳的定位卡扣设置在插合面的两侧，和母座对接时能提供清晰的插入手感，到位后卡扣卡入母座的定位槽，提供足够的保持力，避免设备移动过程中接口意外脱落。

　　尺寸设计上，插合端的外形尺寸严格遵循通用迷你B型公头的标准规范，能和所有合规的迷你B母座实现无阻碍互配，不需要额外修改母座的安装尺寸；弯角部位的外侧做了R0.5的圆角处理，避免组装时锐边割伤操作人员或者划破线材屏蔽层；尾部出线的内孔直径根据常用的四芯屏蔽线外径设计，适配线径3.0mm到3.5mm的线材，覆盖绝大多数便携设备的连接线材规格。安装边界方面，该公头在PCB板上贴装或者线端焊接时，弯角内侧需要预留至少2mm的安全间隙，避免和板上的其他贴片元件产生干涉，接口外侧距离设备壳体的间隙控制在0.2mm即可，既可以保证接口顺利伸出壳体，也不会出现过大的缝隙影响外观。

　　在实际选型应用中，这类弯角公头还要根据使用场景选择不同的外壳镀层，常规工业场景下镀镍层厚度达到3μm即可满足防腐蚀要求，如果是在高湿高盐雾的户外场景，则需要选择镀金触点加加厚镍层的版本，提升接插件的环境耐受能力。内部的绝缘本体采用耐高温的工程塑料材质，能满足波峰焊或者手工焊接时的温度要求，不会因为焊接高温出现塑胶变形、触点移位的问题。很多工程师在做小型设备结构布局时，容易忽略接口出线方向对内部空间的占用，直头接口往往需要在壳体内部预留更长的线材弯折空间，而采用这种90度弯角的公头，能大幅压缩接口区域的内部空间占比，给PCB板上的其他功能元件留出更多布置空间，也能让设备的整体外形做得更加紧凑。另外，该公头的屏蔽外壳尾部设置了压线扣，组装时可以将线材的屏蔽层压接在压线扣上，实现360度连续屏蔽，避免设备内部的电磁干扰通过接口位置泄漏，也能阻挡外界的干扰信号进入设备内部，提升设备的电磁兼容性能，这对于工业类检测设备来说尤为重要，很多现场使用的便携设备因为接口屏蔽处理不到位，在靠近工业变频器、伺服电机这类强干扰源时，会出现数据传输错误甚至设备死机的问题，而合理的屏蔽结构设计能有效规避这类问题。
