FSC-BT603低功耗蓝牙通讯模块结构设计

　　在工业无线数据采集、消费电子外设互联、智能穿戴设备信号传输这类场景里，板载蓝牙通讯模块的选型和结构适配，一直是结构工程师在堆叠PCB阶段需要反复核对的核心部件，FSC-BT603这类低能量蓝牙模块，正是为这类紧凑空间内的短距无线传输需求设计的。从实际工程应用来看，这类模块不需要额外搭建复杂的射频外围电路，本身已经把蓝牙基带芯片、射频匹配电路、板载天线、电源滤波电路全部集成在一块小型PCB基板上，设计人员只需要在主控板上预留对应焊盘的封装，按照引脚定义连接电源、串口通讯引脚就能实现无线数据透传，能大幅缩短智能硬件的开发周期，避免射频电路设计不当带来的信号干扰、传输距离不足等问题。

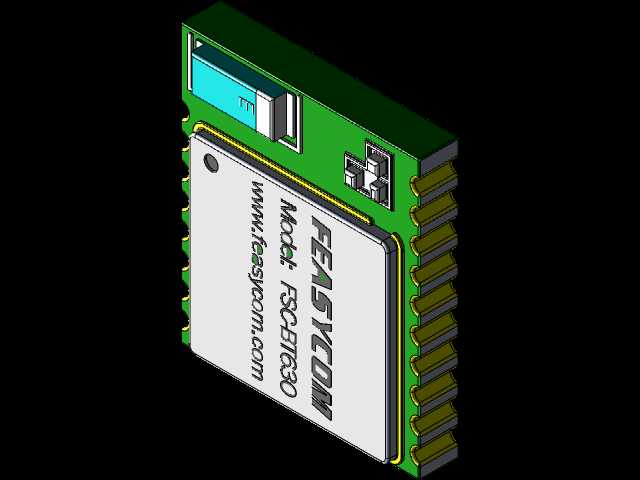

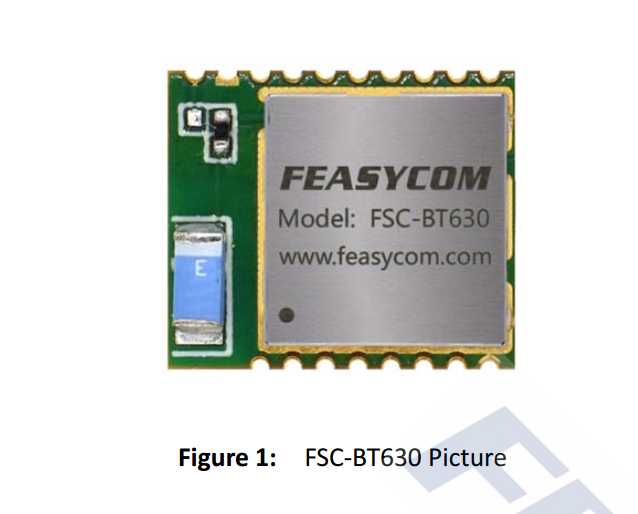

　　从模块本身的结构设计来看，核心的蓝牙主控芯片采用金属屏蔽罩全覆盖封装，金属罩通过焊盘和PCB基板可靠接地，一方面可以屏蔽外界电磁信号对芯片内部射频电路的干扰，另一方面也能避免模块自身的射频信号向外泄露，对主控板上其他高精度模拟电路造成串扰，这种屏蔽罩设计在工业级无线模块里是非常成熟的方案，能满足工业现场复杂电磁环境下的稳定运行要求。模块基板采用标准FR-4环氧玻璃布板，边缘采用半孔工艺做邮票孔焊盘设计，这种焊盘形式既可以支持SMT贴片回流焊接，满足批量生产的自动化焊接需求，也可以在手工打样阶段通过手工焊接固定，适配不同阶段的开发需求。

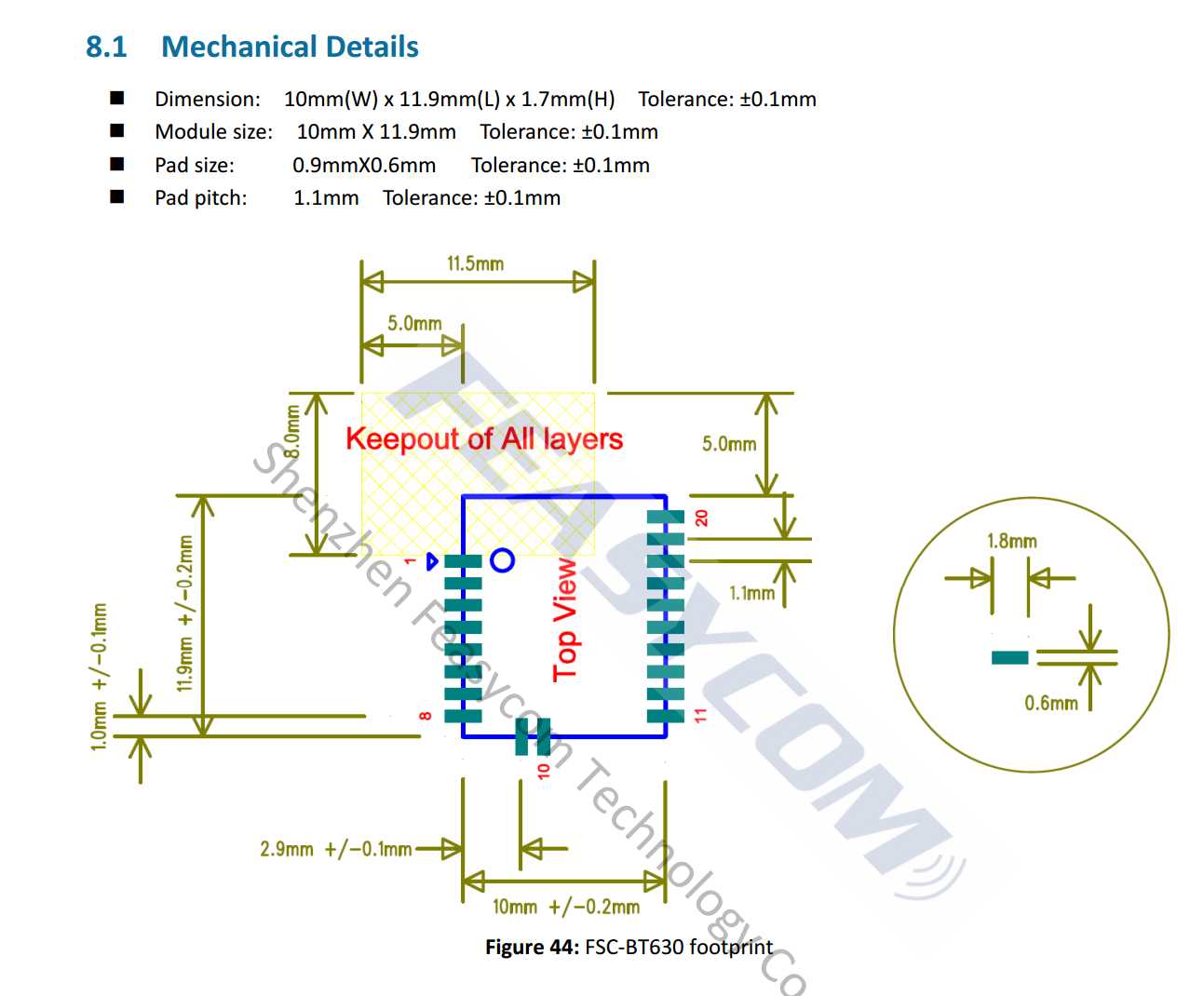

　　在外形尺寸与安装边界上，这类模块属于紧凑型贴片模块，整体长宽尺寸控制在极小范围内，厚度方向包含屏蔽罩的总高度也仅为几毫米，在做PCB堆叠设计的时候，只需要在主控板对应位置预留和模块尺寸匹配的禁布区，模块正下方除了对应焊盘的连接走线外，不要布置其他过高的元件，同时要注意模块板载天线的净空要求，天线对应的基板下方不要走高频信号线、不要铺完整地铜皮，避免对天线信号造成遮挡衰减。模块外围预留的滤波电容、匹配电阻都采用小型化贴片封装，全部布置在屏蔽罩外侧的基板边缘，既方便生产阶段的元件焊接和检测，也不会额外占用过多的板上空间。

　　从功能特性上看，这类低功耗蓝牙模块支持蓝牙低能耗模式下的多通道数据传输，工作状态下的功耗极低，休眠状态下的电流更是控制在微安级别，非常适合电池供电的便携式智能设备使用，比如无线传感器节点、便携式医疗检测设备、蓝牙键鼠外设、智能家居控制模块这类对功耗要求严苛的场景。模块的射频性能经过出厂校准，在空旷环境下的有效传输距离可以满足常规短距互联需求，不需要额外外接天线就能稳定工作，省去了外接天线的安装空间和天线匹配调试的工作量。

　　在实际结构设计适配过程中，工程师需要注意几个关键边界：首先是焊接温度曲线的匹配，模块本身的元件耐温符合标准无铅回流焊的温度要求，和常规贴片元件的焊接工艺兼容，不需要单独设置特殊的焊接流程；其次是模块的安装方向，板载天线的位置尽量朝向设备外壳无金属遮挡的方向，避免设备内部的金属结构件、电池等导电部件完全覆盖天线区域，否则会大幅缩减有效传输距离；另外在结构外壳设计上，如果模块对应的外壳区域采用金属材质，需要在天线对应位置预留非金属窗口，或者采用塑料材质做局部嵌件，保证射频信号可以正常穿透。

　　从设计思路的角度来说，这类集成式蓝牙模块的核心价值就是降低无线功能的开发门槛，把原本需要专业射频工程师完成的电路设计、天线调试、电磁兼容测试等工作全部在模块端完成，结构和硬件工程师只需要按照手册给出的封装尺寸、引脚定义、布局要求做板级适配，就能快速让设备具备稳定的蓝牙无线通讯能力，不需要在射频设计环节投入过多的研发成本，这也是现在智能硬件开发领域广泛采用集成式无线模块的核心原因。在做三维建模的时候，需要准确还原模块的整体外形尺寸、屏蔽罩的高度和位置、边缘邮票孔焊盘的位置和尺寸、外围贴片元件的高度和布局，确保在虚拟装配阶段就能验证模块和周边元件、外壳结构的间隙是否满足要求，避免生产阶段出现元件干涉、焊接空间不足、信号被遮挡等实际问题。
