CSR8670芯片蓝牙模块封装结构设计

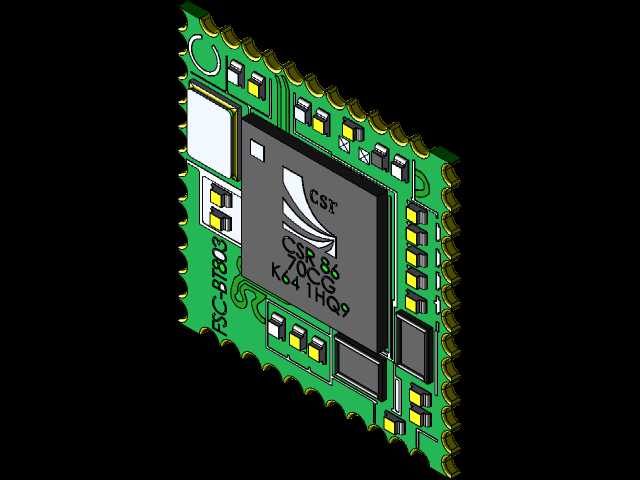

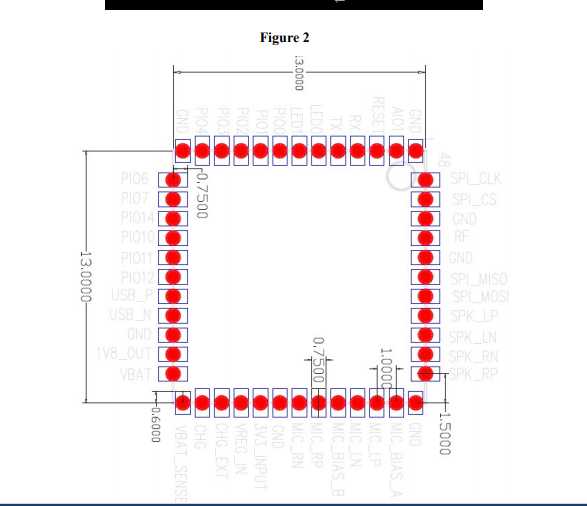

　　在消费电子、工业无线传输、智能穿戴设备的硬件开发流程中，蓝牙模块的选型与结构适配是直接影响整机射频性能、装配良率的核心环节，本次呈现的FSC-BT803蓝牙模块三维结构，完整还原了基于CSR8670方案的贴片式蓝牙模块的引脚排布、外形尺寸与安装边界，可直接用于PCB布局阶段的干涉校验、结构堆叠阶段的空间预留工作。从引脚设计逻辑来看，该模块采用四周排布的半孔焊盘设计，所有信号引脚、电源引脚沿模块四边等距分布，相邻引脚中心间距严格控制在0.75mm，这种排布方式一方面能够在有限的模块面积内最大化引出IO资源，满足音频传输、串口通讯、GPIO控制等多场景的接线需求，另一方面也适配常规SMT回流焊的工艺要求，避免引脚过密带来的连锡、

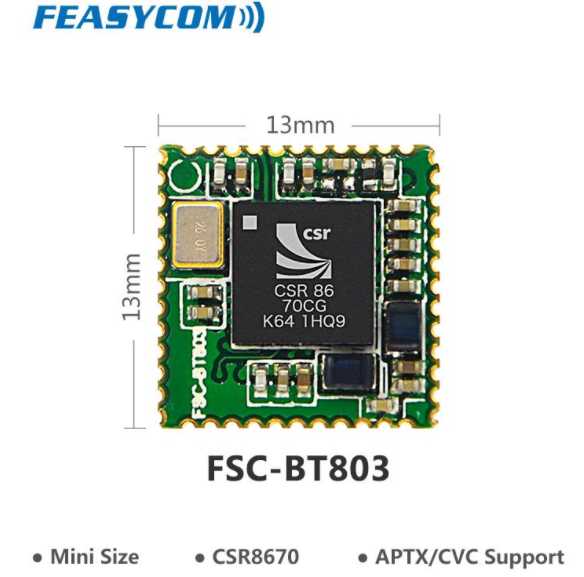

　　虚焊风险，焊盘外延长度经过反复校核，既保证焊接时的锡量填充空间，也不会占用过多PCB板上的布线区域。从外形尺寸边界来看，模块本体长宽尺寸控制在13mm×13mm的正方形区间内，本体厚度方向的尺寸适配常规贴片元件的高度公差要求，在整机结构堆叠时，仅需要在PCB对应位置预留13.2mm×13.2mm的禁布区，同时保证模块上方3mm范围内无金属结构件遮挡，即可避免对蓝牙射频信号的屏蔽干扰，这一尺寸设计能够很好适配小型化智能设备的内部空间要求，不管是手持终端、小型传感节点还是可穿戴设备，都能轻松嵌入而不会占用过多结构空间。从实际应用场景出发，这类蓝牙模块常被用于无线音频传输设备、工业数据采集节点、智能家居控制模组中，

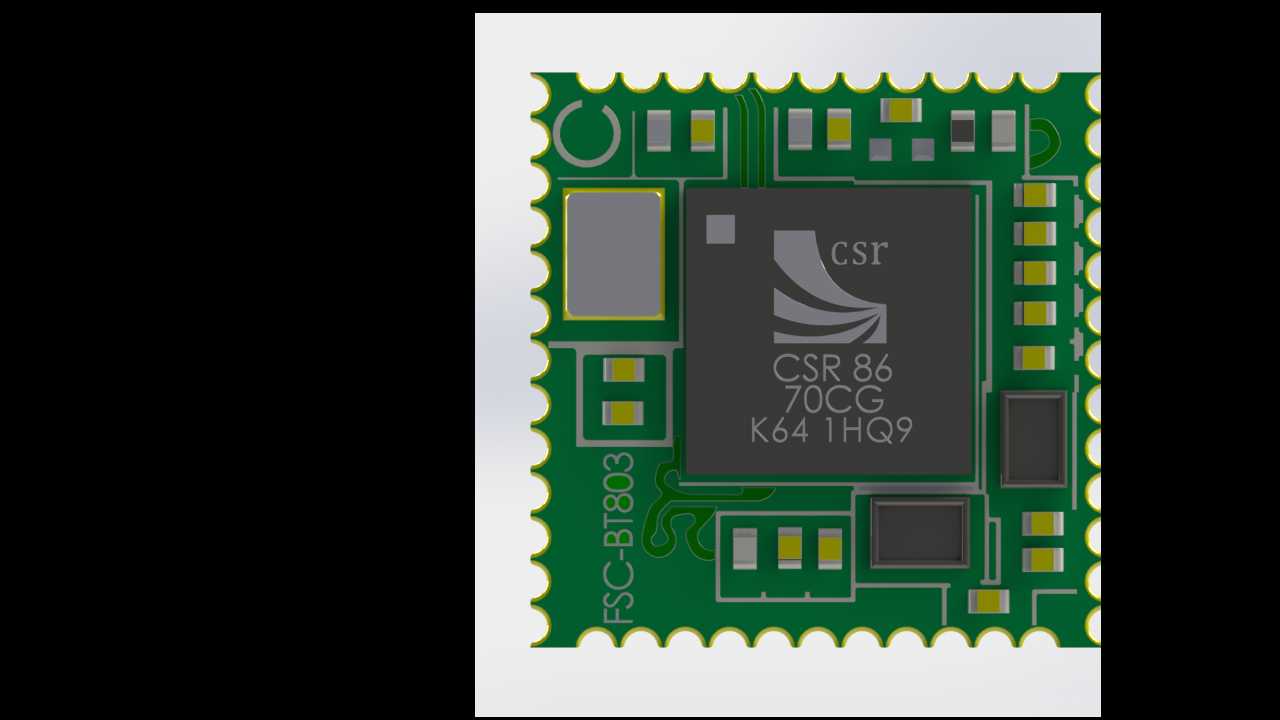

　　在结构设计阶段如果仅参考二维datasheet的尺寸参数，很容易忽略引脚的实际突出高度、焊盘的实际外延尺寸，导致后期打样时出现元件与周边结构件干涉、焊盘与PCB走线冲突的问题，而精准的三维结构模型能够让结构工程师在设计阶段就完成全要素的干涉检查，提前调整PCB布局与壳体的避让空间，大幅减少打样迭代次数。在建模过程中，对每一个引脚的位置、尺寸都做了精准还原，包括底部定位标记的尺寸、引脚的倒角细节都完全匹配实物的加工公差，模块本体的丝印层标识位置也与实物保持一致，方便生产阶段的SMT贴片对位校验。不同于通用类的蓝牙模块封装模型，这个结构充分考虑了实际生产中的公差累积问题，所有安装边界的尺寸都预留了合理的工艺余量，在做整机结构设计时，

　　不需要额外放大避让尺寸即可满足装配要求，同时引脚的建模完全匹配实际焊接后的焊盘形态，能够直接导入PCB设计软件做3D布局校验，检查模块与周边电容、电阻、接插件等元件的空间间隙，避免出现元件高度冲突导致的装配问题。对于硬件开发工程师而言，这类精准的元件三维模型能够大幅缩短硬件开发周期，减少因为尺寸误判带来的设计返工，尤其是在做高密度PCB设计时，每一个元件的空间占用都需要精准核算，蓝牙模块作为板上尺寸相对较大的通讯元件，其位置布局不仅影响结构装配，还会直接影响板载天线的辐射效率，精准的三维模型能够帮助工程师在布局阶段就调整模块与周边金属元件、屏蔽罩的相对位置，保证射频性能达到设计要求。
