传感器配套异形安装固定支座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:622651
  • 传感器配套异形安装固定支座结构

  在工业传感检测单元的配套安装场景中,这类异形固定支座是衔接传感器本体与设备安装基面的核心承载构件,区别于标准型材拼接的安装支架,一体化成型的结构能在紧凑的设备内部空间里,同时满足定位精度、抗振性能与多部件衔接的复合需求。从实际应用场景来看,这类支座多部署在自动化产线的检测工位、小型机电设备的传感反馈点位,或是仪器仪表的内部安装腔体内,既要为传感器提供稳定的安装基准,还要兼顾周边走线、相邻运动部件的避让需求,避免设备运行过程中出现结构干涉、传感信号受振动干扰的问题。

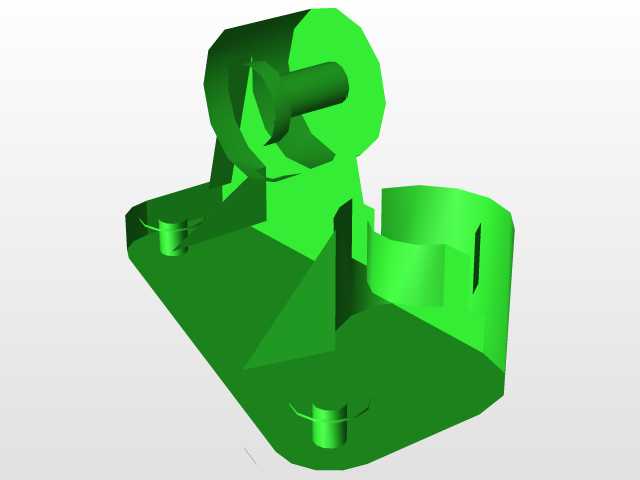

  从结构功能特性来看,该支座底部为带定位凸柱的平板安装基面,两个圆柱凸柱可直接卡入设备安装板的预制定位孔内,无需额外设计定位销结构,装配时能快速完成初定位,降低现场装配的对位难度;底部平板的轮廓做了切角与圆弧过渡处理,既可以缩减整体占用空间,也能避免锐边在装配过程中划伤操作人员或周边线缆。支座上部的环形抱合结构是核心的传感器安装位,内孔尺寸匹配对应规格传感器的外径,侧面预留的开槽结构可以通过紧固件收紧抱合直径,实现对传感器的抱紧固定,这种固定方式不会在传感器外壳上额外打孔,不会破坏传感元件的密封结构,同时还能根据检测需求小范围调整传感器的轴向伸出长度,适配不同的检测距离要求。

  支座中部的三角加强筋结构连接底部安装板与上部抱合座,在不额外增加整体壁厚的前提下,大幅提升了结构的抗扭与抗弯刚度,当设备运行产生持续振动时,加强筋可以分散上部安装位受到的振动载荷,避免长期使用后支座出现形变导致传感器检测位置偏移。上部伸出的带孔凸耳结构,用于衔接传感器的走线固定卡扣或是配套的防护挡板,凸耳上的通孔可直接穿入扎带或微型螺丝,无需额外设计走线支架,进一步压缩了整体结构的安装空间。

  从设计思路层面,整个结构采用一体化建模思路,所有衔接位置均做了圆角过渡处理,既可以减少注塑或机加工过程中的应力集中问题,也能降低结构尖角处的应力开裂风险。建模过程中优先明确安装边界:底部安装板的两个定位凸柱中心距严格匹配设备安装板的孔位公差,凸柱高度略小于安装板厚度,确保装配后支座底面能完全贴合安装基面,不会出现翘曲;上部抱合结构的中心高度根据传感器的检测点高度要求确定,确保传感器安装后,检测端面刚好对准待检测的工件位置,不会出现检测盲区。抱合结构侧面的开槽宽度控制在2mm以内,既保证收紧时有足够的弹性变形量,也不会因为开槽过宽导致抱紧力不足,无法抵抗设备运行的振动冲击。

  在安装边界的考量上,整个支座的最大外轮廓尺寸控制在紧凑范围内,侧向突出的加强筋与抱合结构的外边缘,距离相邻运动部件的最小安全间隙预留了3mm以上,避免设备运行过程中运动部件刮蹭支座导致结构移位。底部安装板的固定孔位采用沉头设计,装配时螺丝头完全沉入安装板内部,不会突出底面影响安装贴合度,同时沉头孔的深度经过核算,确保螺丝锁紧后不会顶触到安装板下方的其他构件。整个结构的壁厚保持均匀,相邻位置的壁厚差控制在30%以内,若采用注塑工艺生产,可有效避免缩痕、填充不足等成型缺陷,若采用铝合金机加工生产,均匀的壁厚也能减少加工过程中的材料去除量,提升加工效率、降低生产成本。

  实际选型应用时,需要根据所用传感器的外径调整上部抱合结构的内孔尺寸,根据设备安装面的孔位调整底部定位凸柱的位置与间距,同时要根据设备的振动等级适当调整加强筋的厚度,若应用在高振动的冲压设备周边,可适当增加加强筋的厚度与抱合结构的抱紧长度,提升整体结构的连接可靠性。这类一体化支座相比拼接式的安装支架,减少了装配零件数量,降低了装配累积误差,能长期保持传感器的安装位置精度,减少日常运维中的位置校准工作量。
