小型塑料成型用微型注塑设备结构

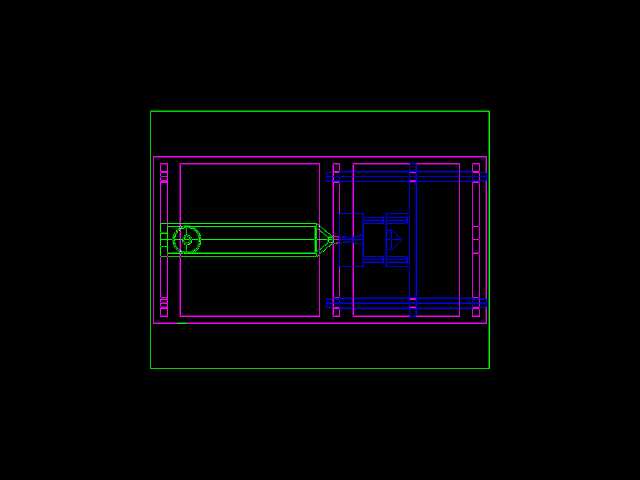

　　这套微型注塑设备的三维结构，主要面向小批量塑料制件打样、实验室高分子材料配方验证、精密微小塑料零件试制这类场景，相比常规量产型注塑机，它的占地空间极小，不需要配套大型的冷却水塔与大功率供电回路，放在普通实验室台面或者小型加工工坊的工作台上就能完成部署，适合高校材料专业的成型实验、创客团队的小零件自制、小型加工厂的急件打样这类不需要大规模量产的需求。从结构布局来看，这套设计采用了卧式直压的排布逻辑，将塑化注射单元与合模单元布置在同一水平轴线上，能最大限度缩小设备的横向安装边界，整体外轮廓的长宽尺寸控制在常规工作台的承载范围内，底部预留的安装孔位可以直接固定在标准厚度的防静电工作台面上，不需要额外浇筑设备基础，移动和转场都十分方便。

　　合模部分采用了双导柱导向的结构，导柱的平行度公差在建模时按照精密设备的装配要求做了约束，合模过程中动模板的运行轨迹不会出现偏摆，能保证模腔闭合时的分型面贴合精度，避免注塑过程中出现飞边问题，针对微型制件的成型需求，合模力的参数匹配做了优化，既不会因为锁模力过大造成模具变形，也不会因为锁模力不足导致熔料溢料，适配常见的小型注塑模架安装尺寸，模架的安装区域预留了标准的压板槽与螺丝孔位，更换不同的小型模具时不需要额外做转接板加工。塑化注射单元的结构做了集成化设计，将料筒加热段、喷嘴、螺杆驱动部分整合为一个整体模块，料筒的加热区段按照进料段、压缩段、均化段的不同温度需求做了分区建模，对应的加热圈安装位、温度传感器探头孔位都做了预留，

　　喷嘴部分采用了可更换的结构设计，能根据不同模具的浇口形式更换不同口径的喷嘴，适配不同流动性的塑料原料加工。设备的整体框架采用了型材拼接的思路，外围的防护边框在建模时预留了钣金护板的安装槽，后期装配时可以直接将裁切好的钣金护板卡入槽位完成防护安装，不需要额外焊接支架，电气控制部分的安装腔布置在设备的侧部区域，预留了控制器、驱动器、接线端子的安装空间，强弱电的走线槽在结构上做了分隔，避免强电回路对温度控制信号造成干扰。在设计过程中，特意对各运动部件的干涉情况做了全行程校验，动模板从开模最大行程到合模到位的整个运动过程中，和注射单元、防护框架、管路走线空间都不会出现碰撞，注射单元的前进后退行程也匹配了模具浇口套的对接距离，

　　喷嘴和浇口套的同轴度在装配约束中做了严格限定，避免注射过程中出现漏胶问题。针对微型注塑的工艺特点，料筒的容积做了精准控制，每次注射的熔料量刚好匹配小型制件的用料需求，不会出现熔料在料筒内长时间停留造成的原料降解问题，适合加工小批量的工程塑料制件，比如小型传感器外壳、精密齿轮、接插件这类尺寸小、精度要求高的塑料零件。设备的操作侧预留了操作面板的安装位，高度符合人体站立操作的舒适区间，操作人员不需要弯腰或者抬手就能完成参数调整、合模注射、开模取件的全流程操作，设备底部的接料盘安装位也做了预留，生产过程中产生的料把、不合格制件可以直接落入接料盘，方便现场清理。
