紧凑型振动测试试验台结构设计

　　在传感器性能验证、小型机电组件耐振可靠性测试场景中，这类紧凑型振动试验台的应用覆盖了实验室小批量试件测试、教学演示验证、嵌入式振动特性调研等多个细分场景，区别于大型工业振动台的大负载、大振幅设计，该款试验台主打小尺寸试件的快速装夹与定向振动测试，尤其适配VAW类相关振动特性调研的1D路由配套测试需求，可在有限桌面空间内完成搭建，无需额外的大型地基固定，适配普通实验室工作台的安装条件。

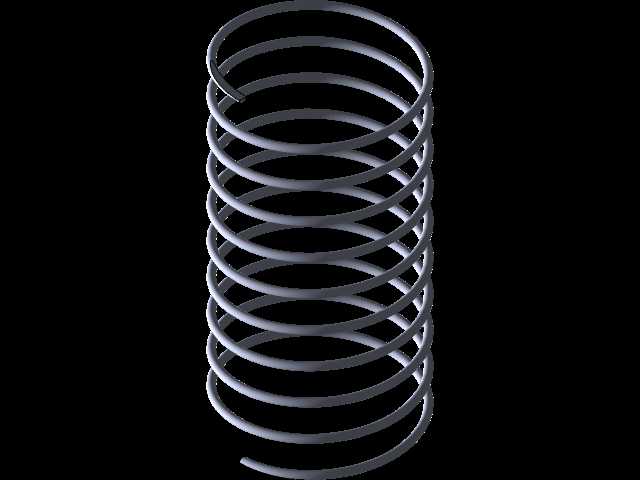

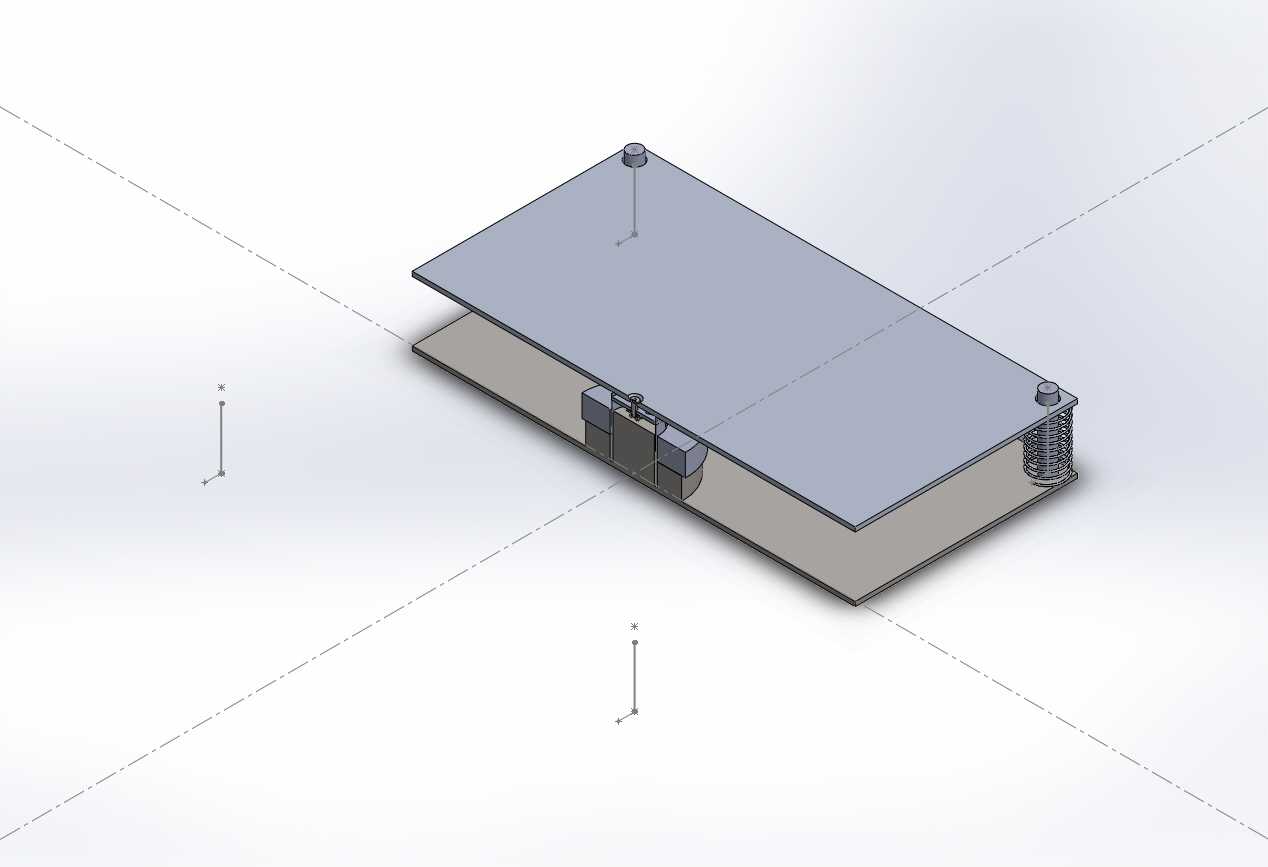

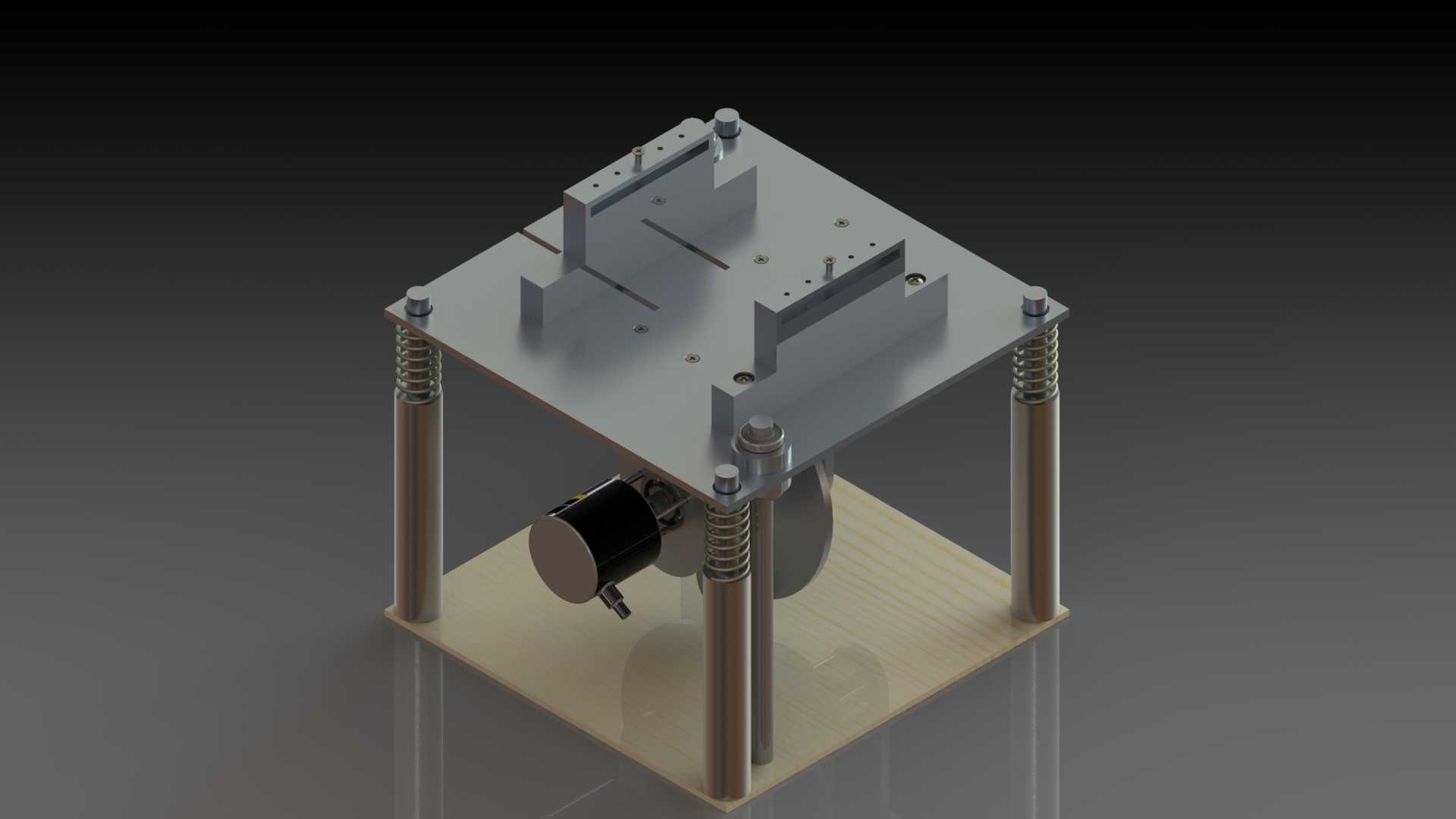

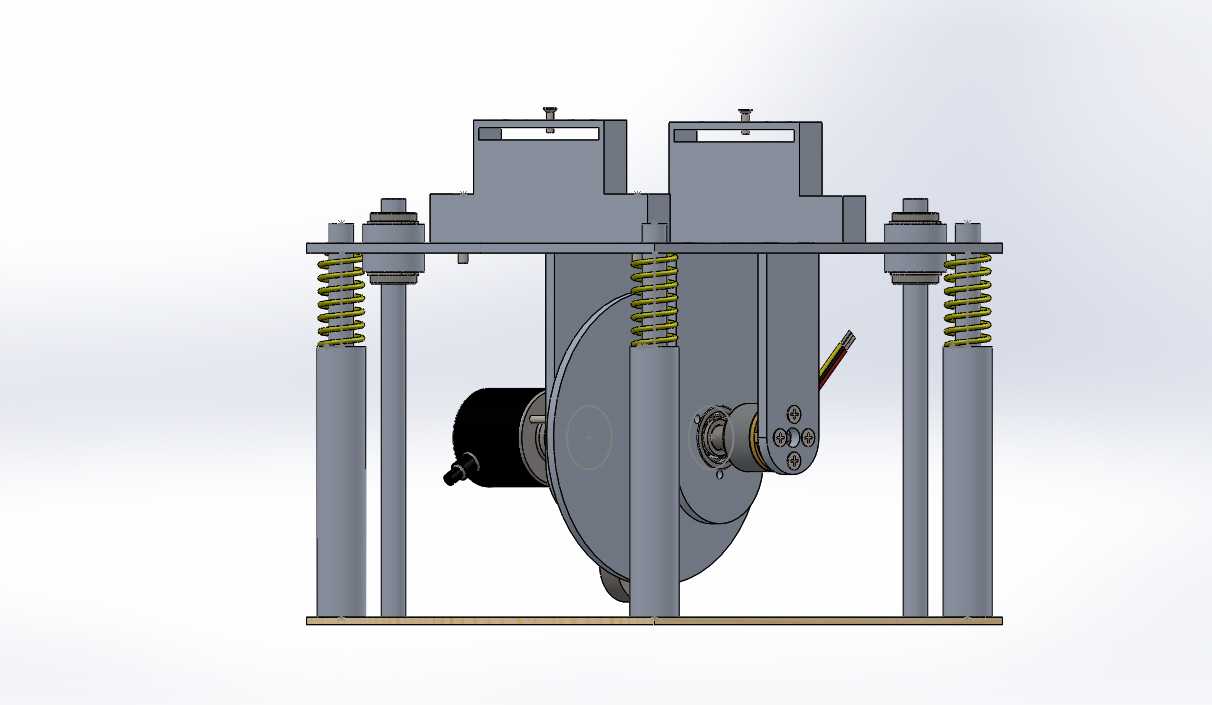

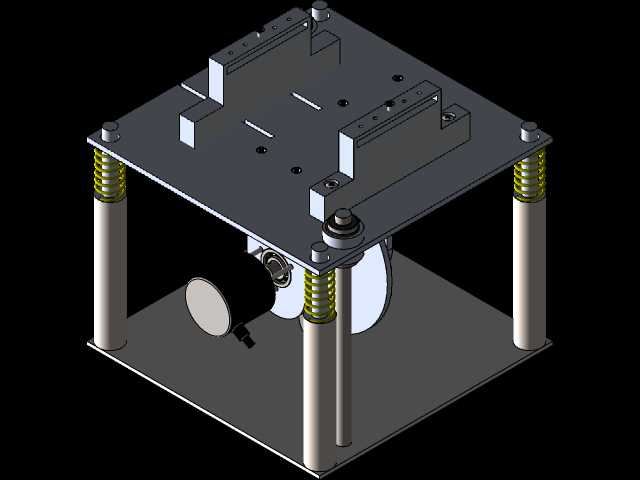

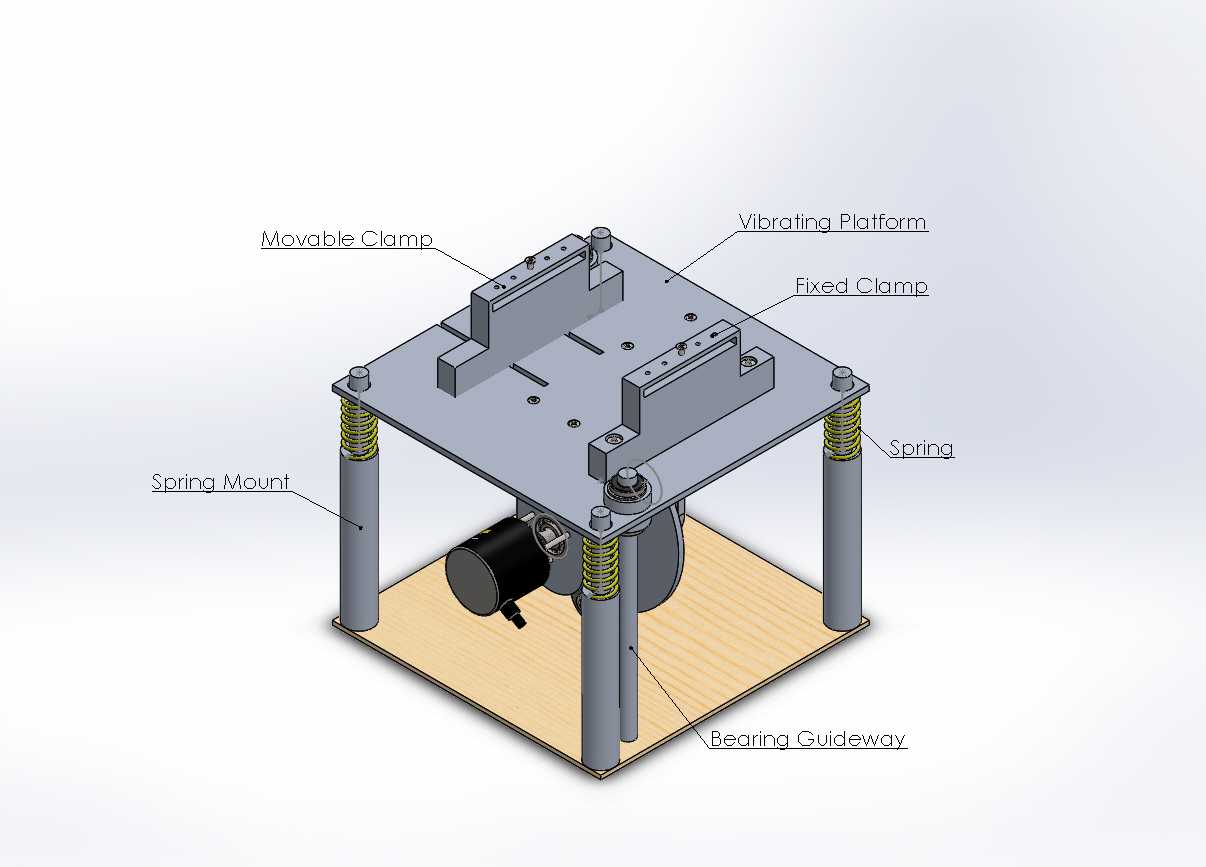

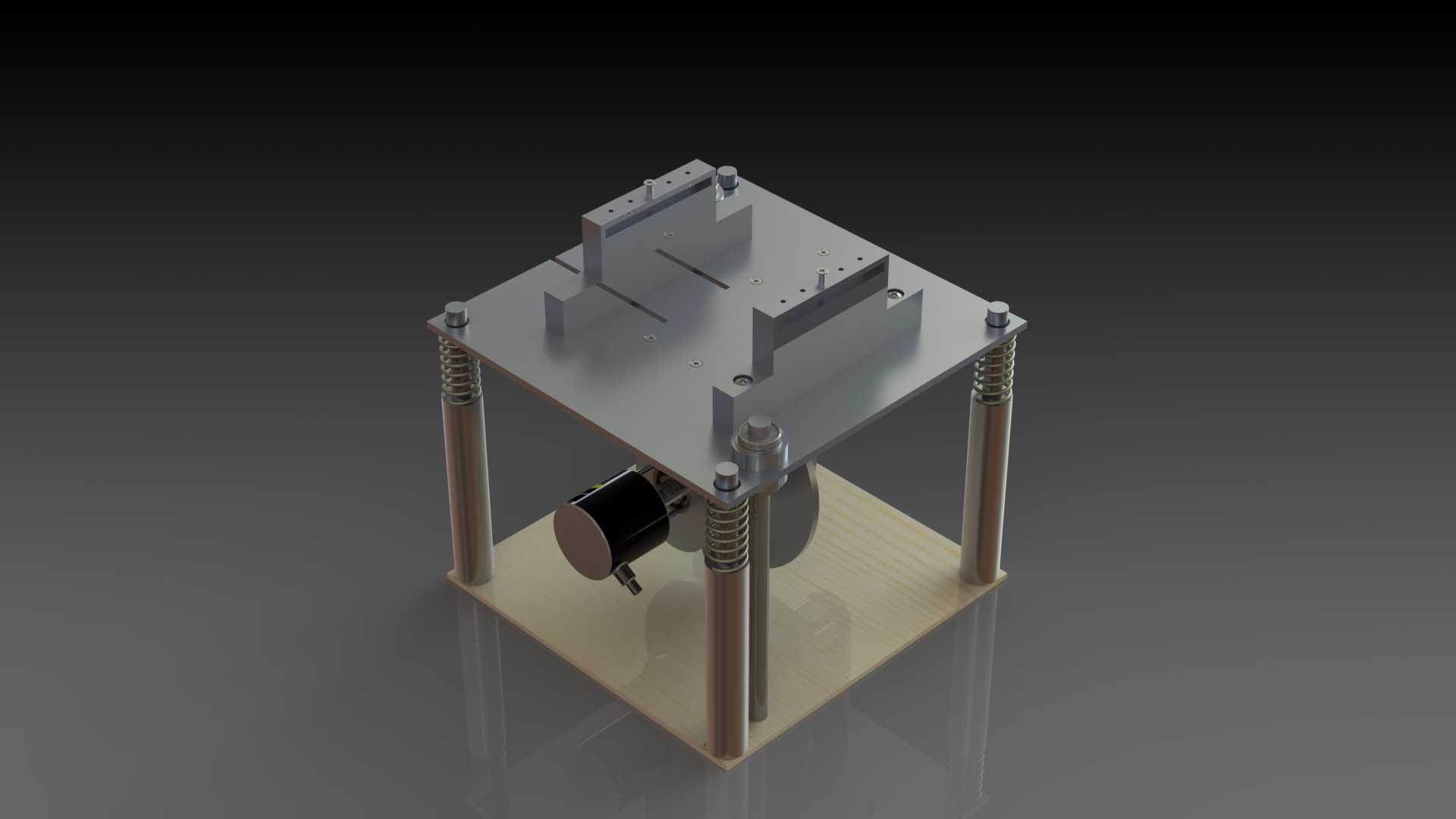

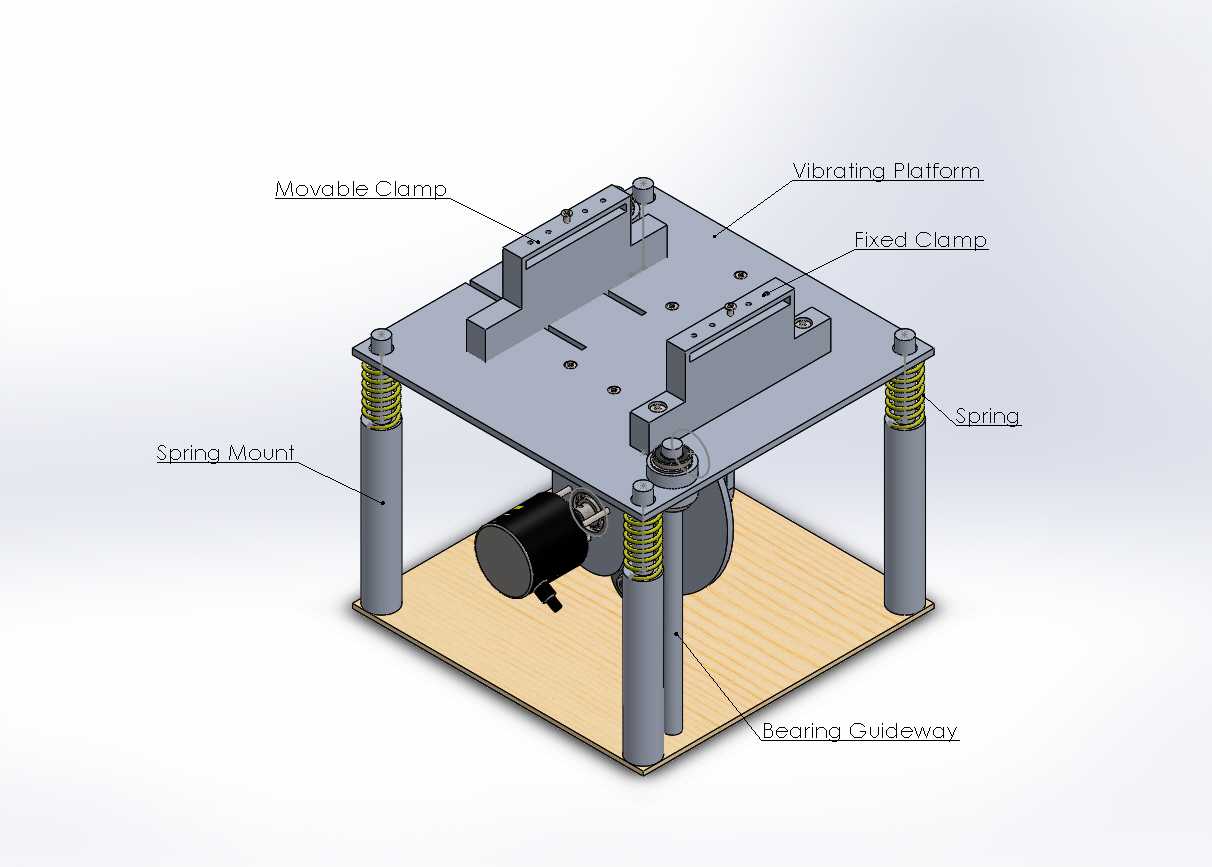

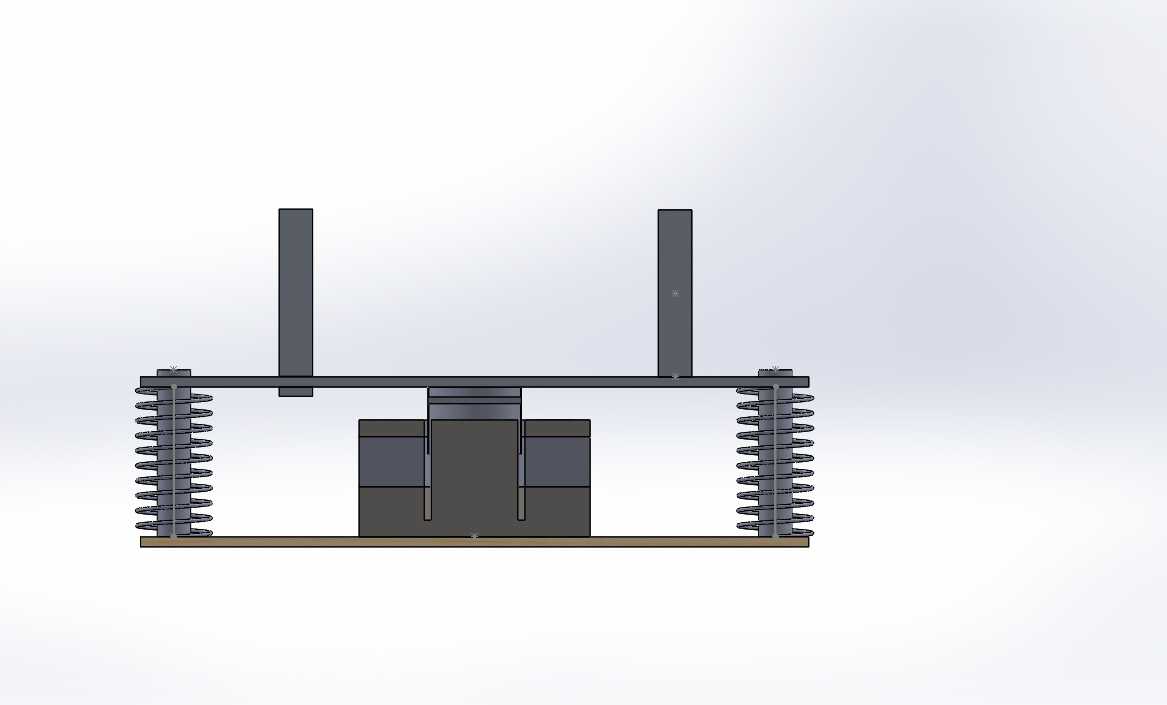

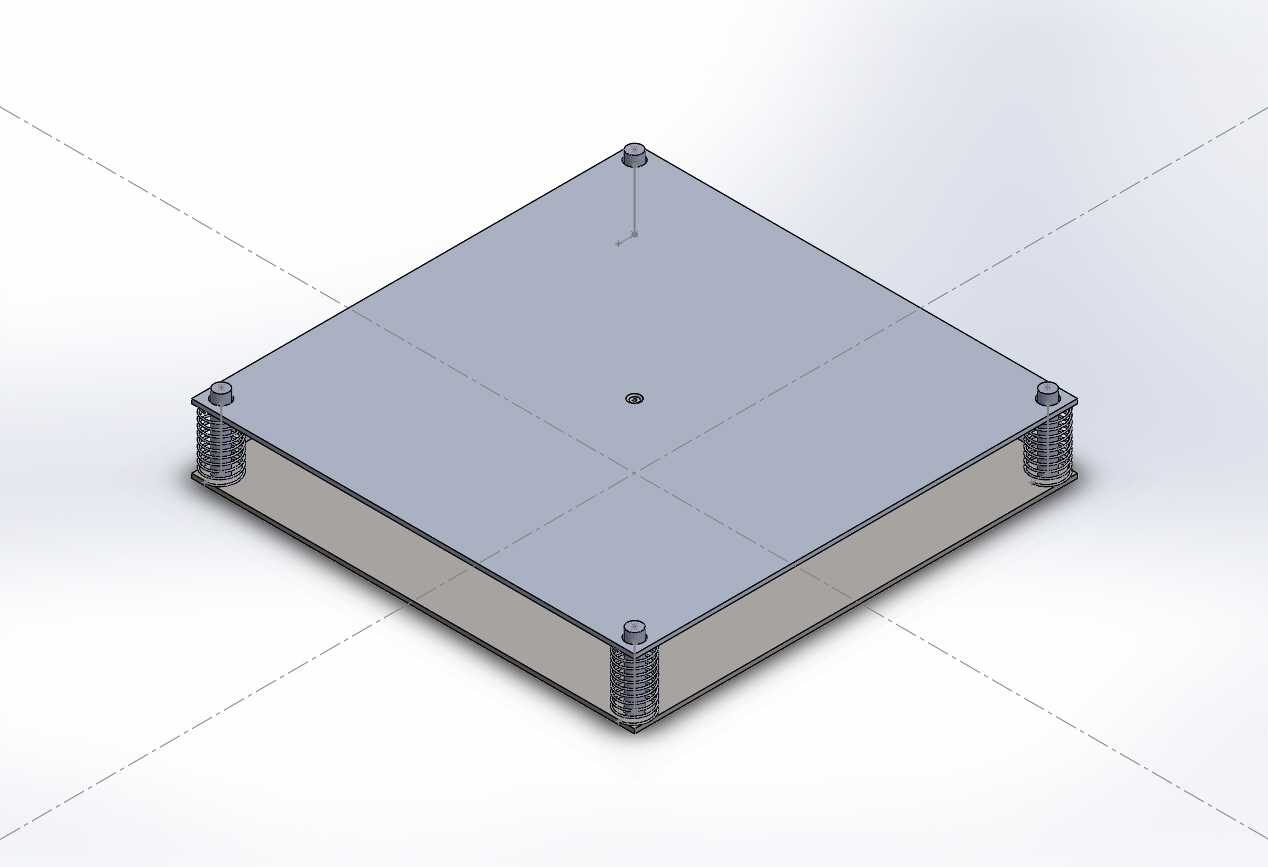

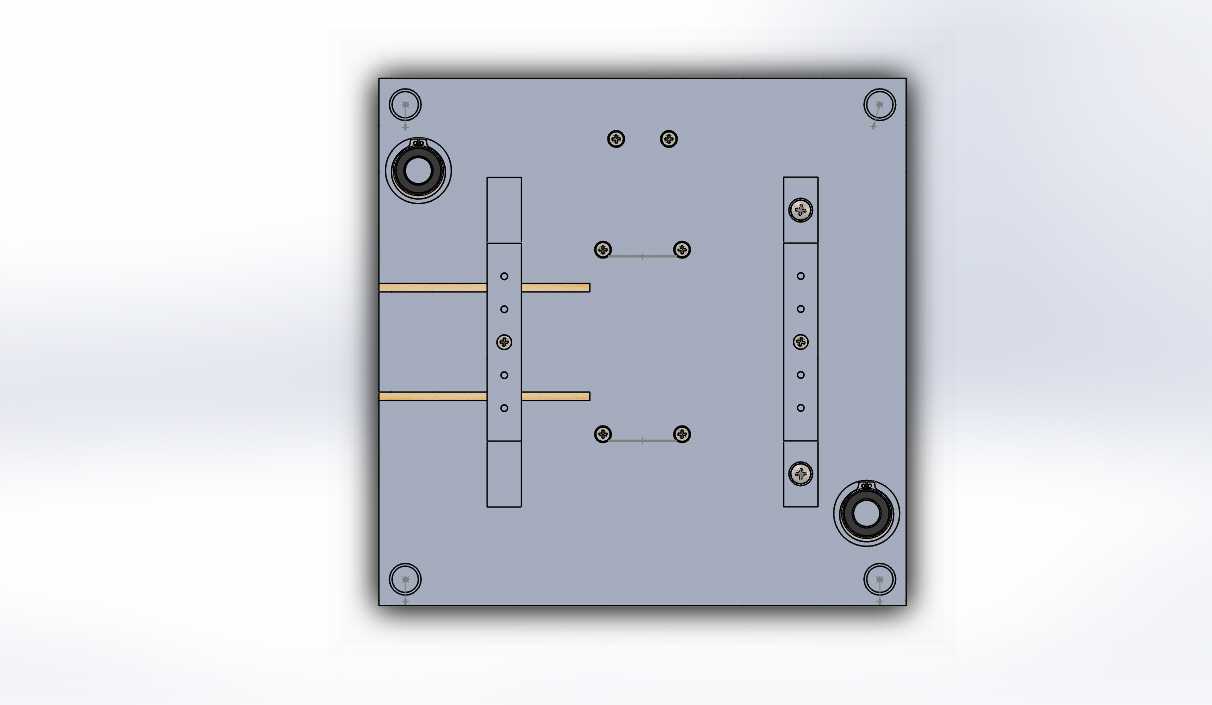

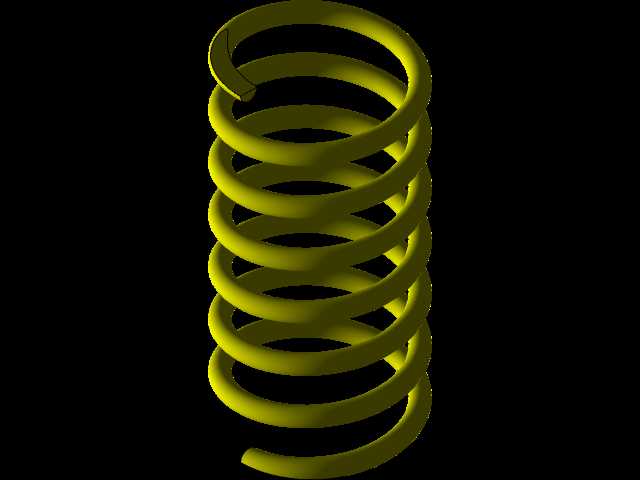

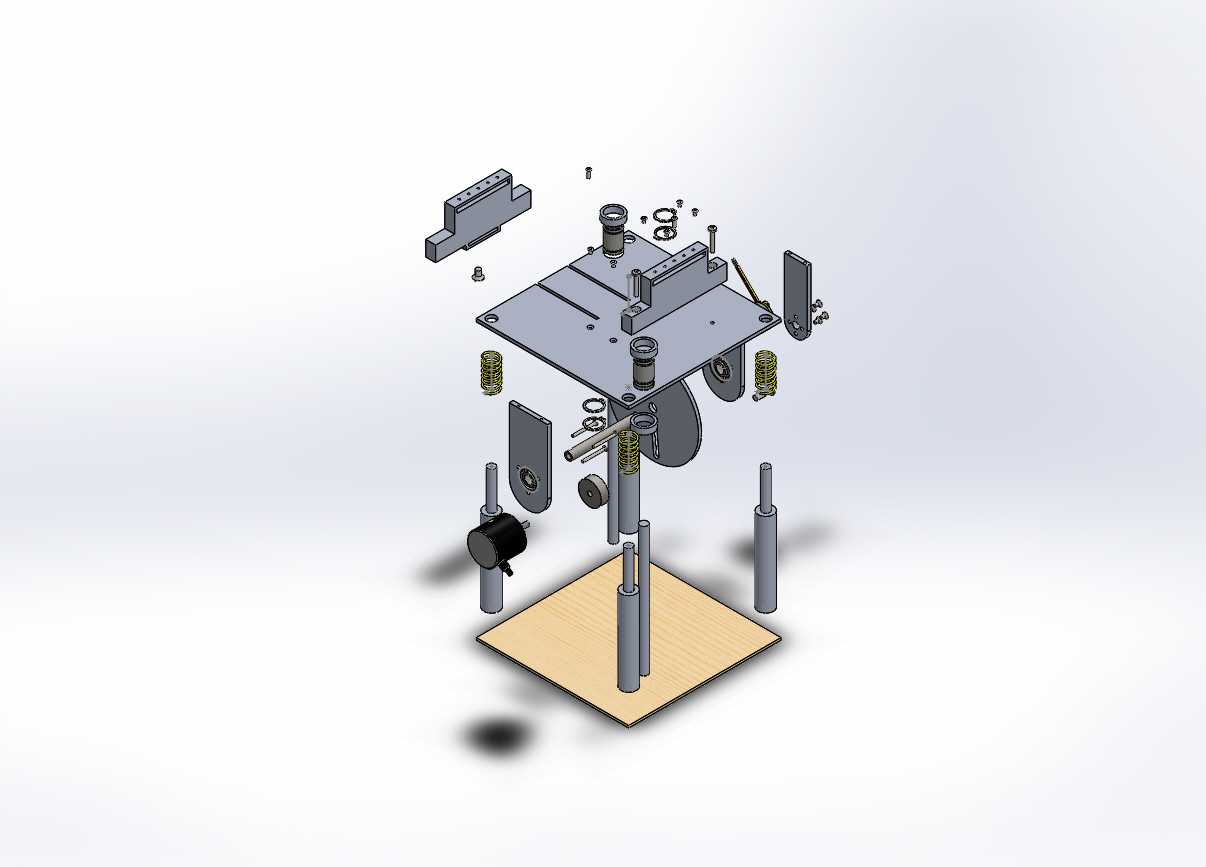

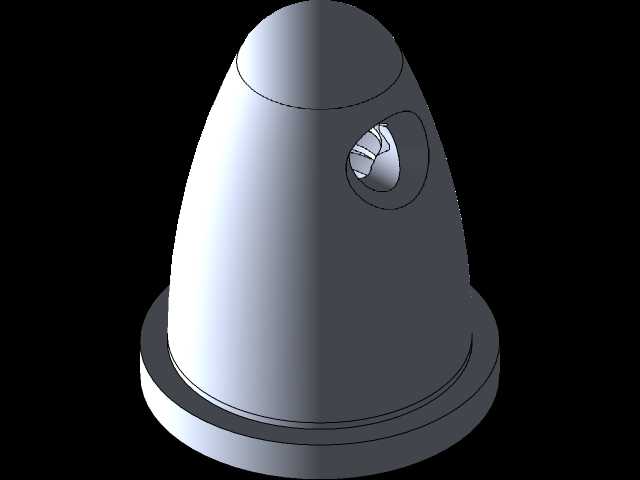

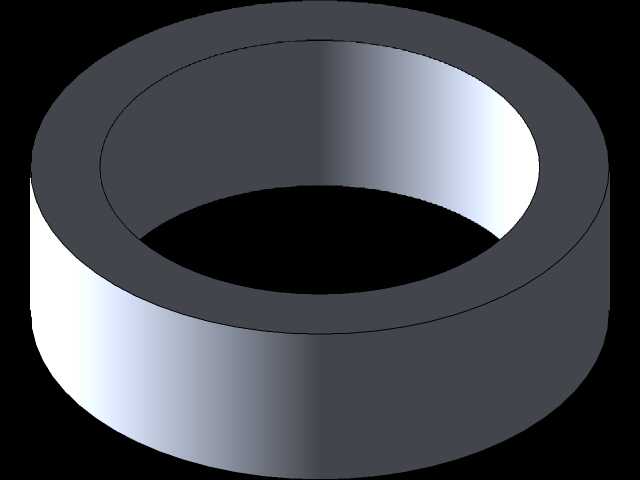

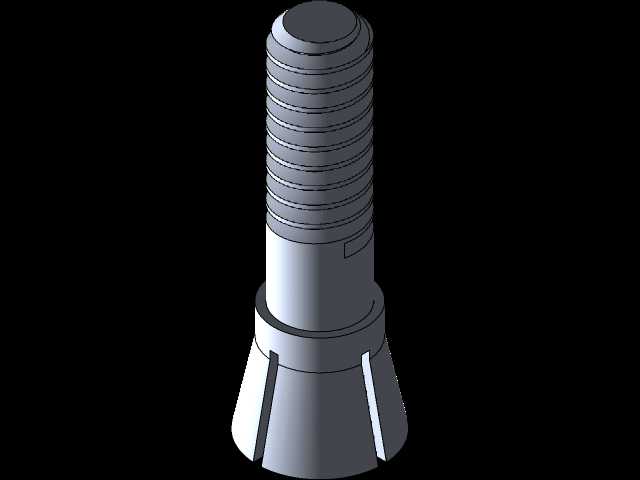

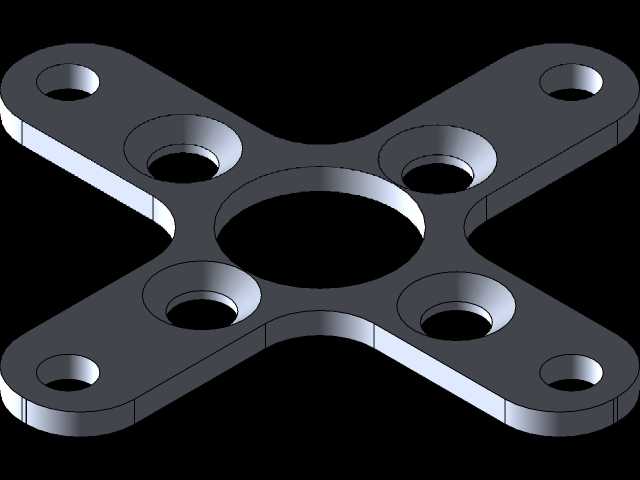

　　从结构组成来看，设备核心振动平台采用平板式设计，台面预留多组T型槽与安装孔位，配套设置固定夹具与可移动夹具两套夹持结构，可移动夹具可沿台面槽道调整位置，适配不同外形尺寸的试件装夹，装夹时可通过螺栓锁紧夹具位置，保证测试过程中试件无相对位移，避免测试数据出现偏差。平台下方的支撑结构采用四根立柱配合弹簧安装座的设计，弹簧套设在立柱外侧，既为振动平台提供往复运动的复位弹力，也能限制平台的横向偏移量，保证振动方向始终沿垂直方向做1D定向振动，避免多自由度耦合振动干扰测试结果。

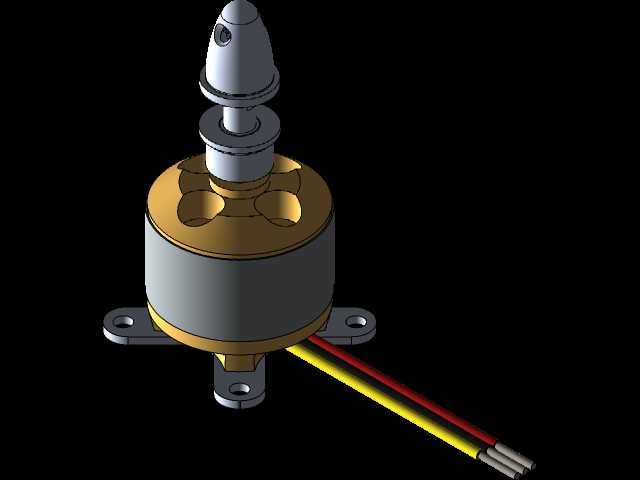

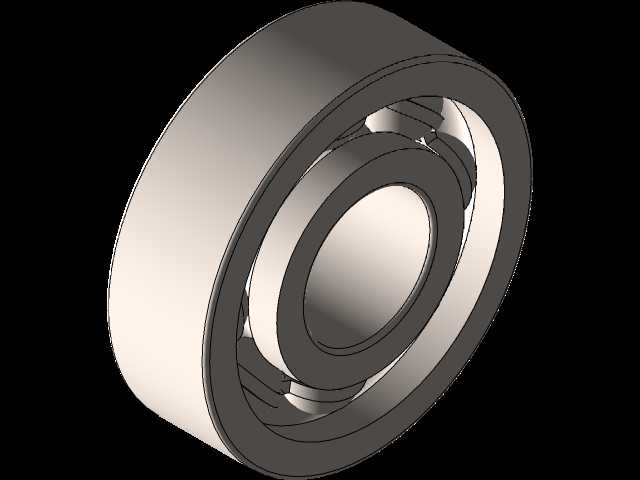

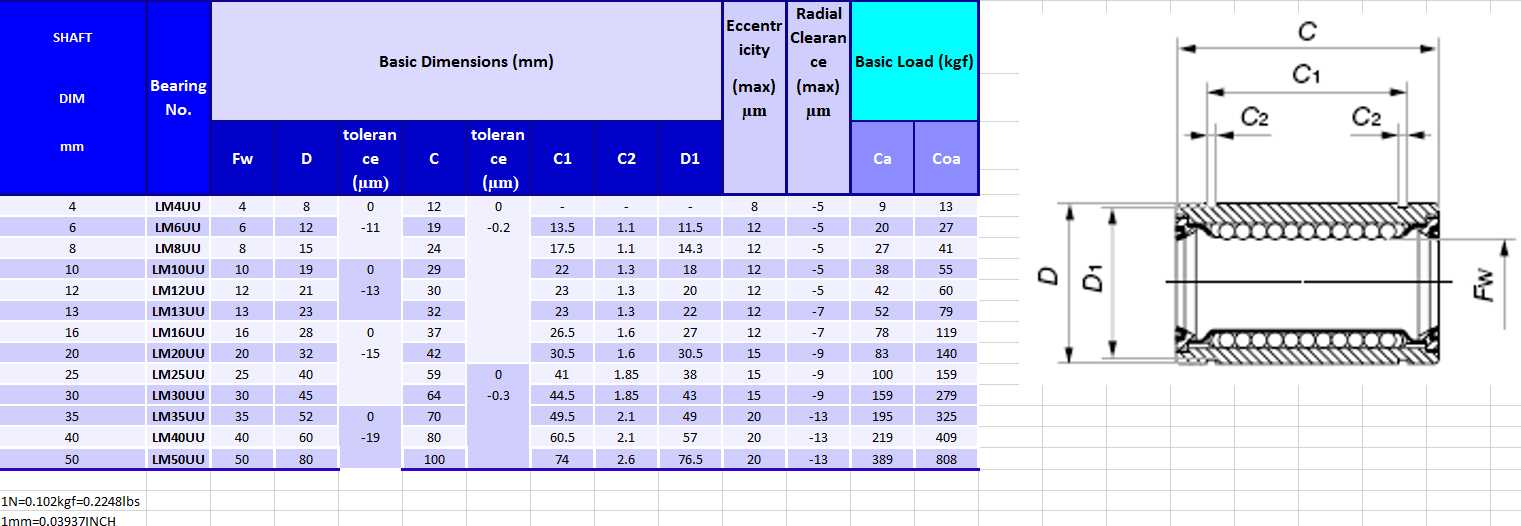

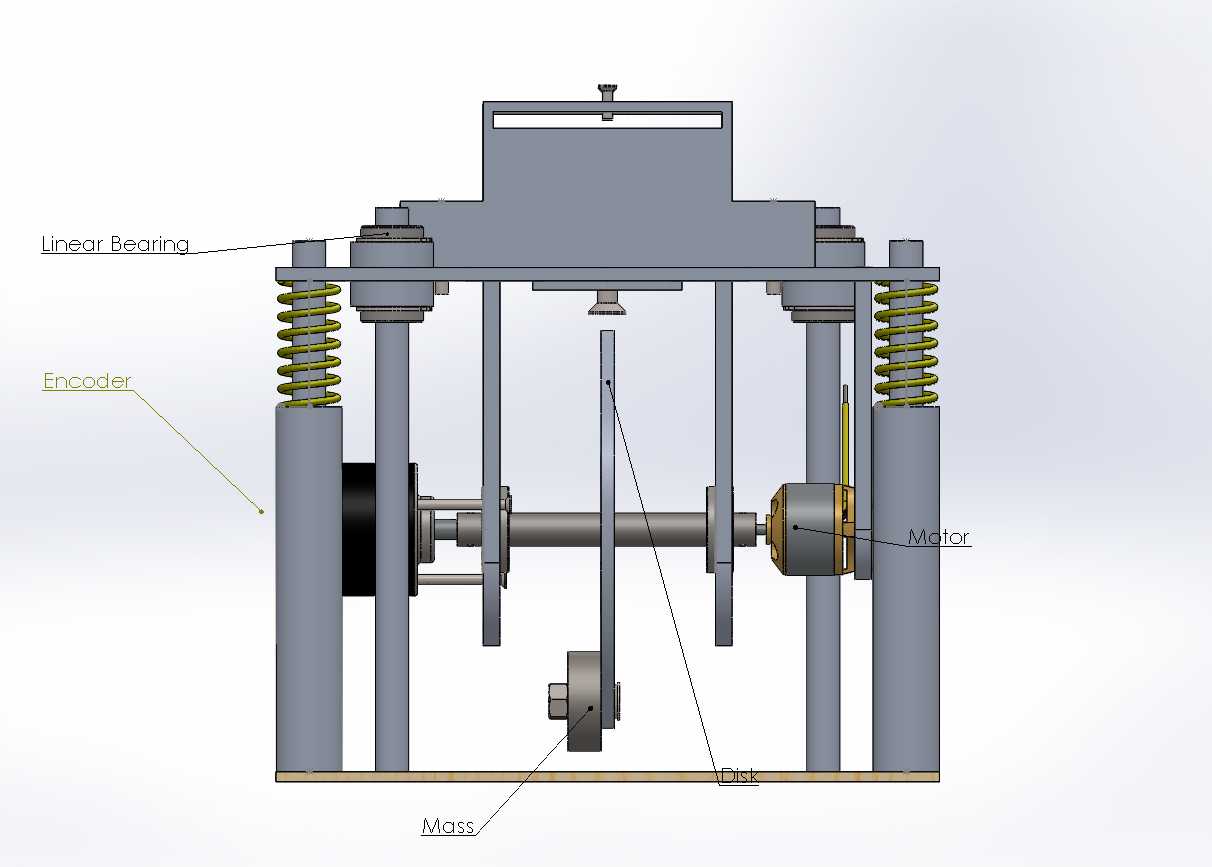

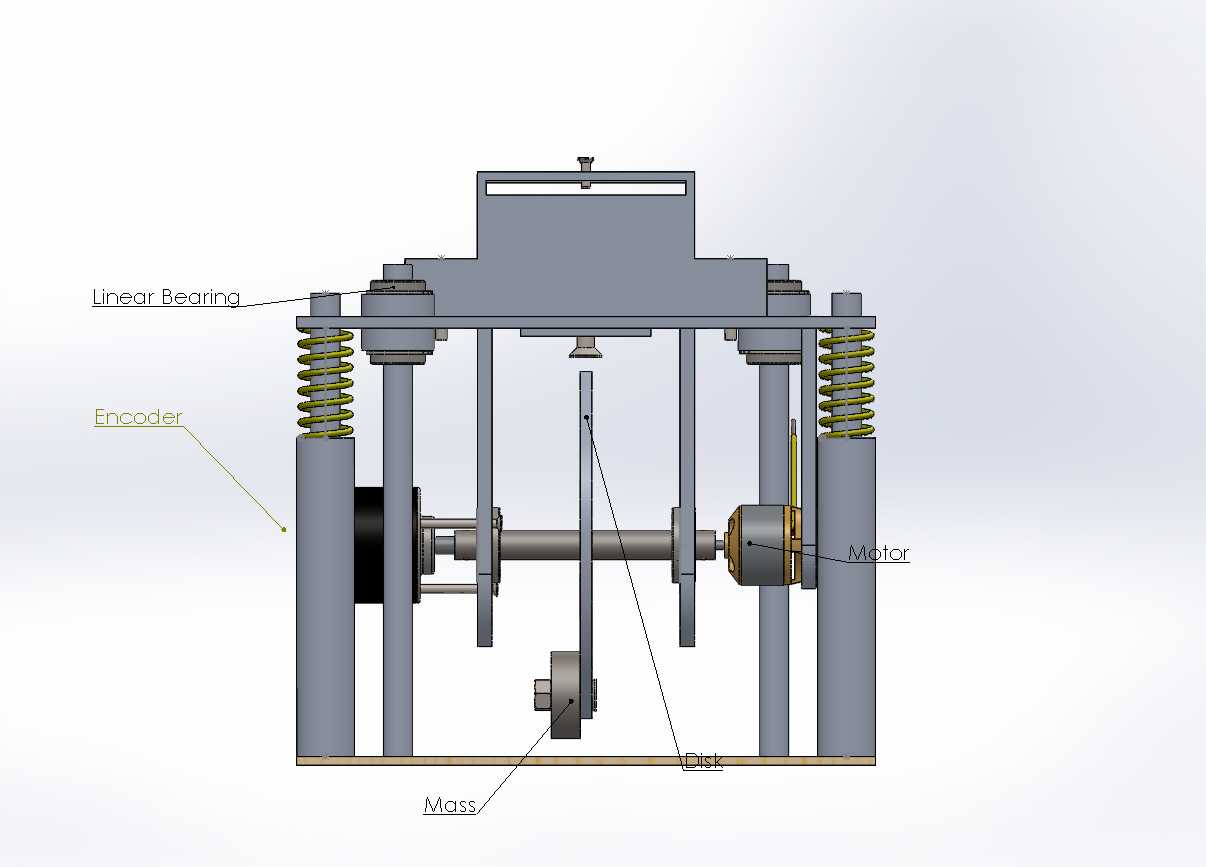

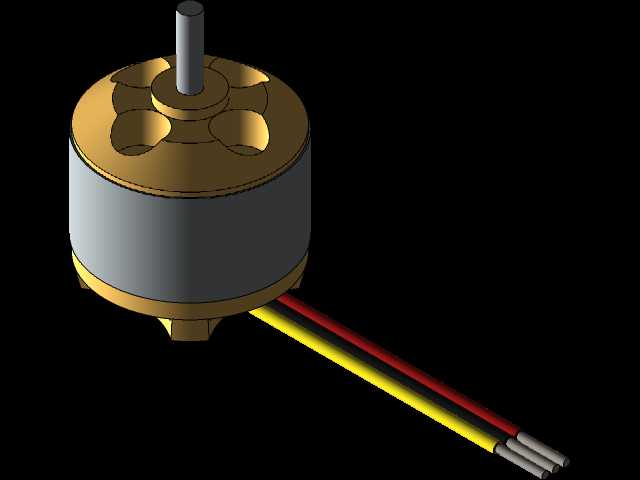

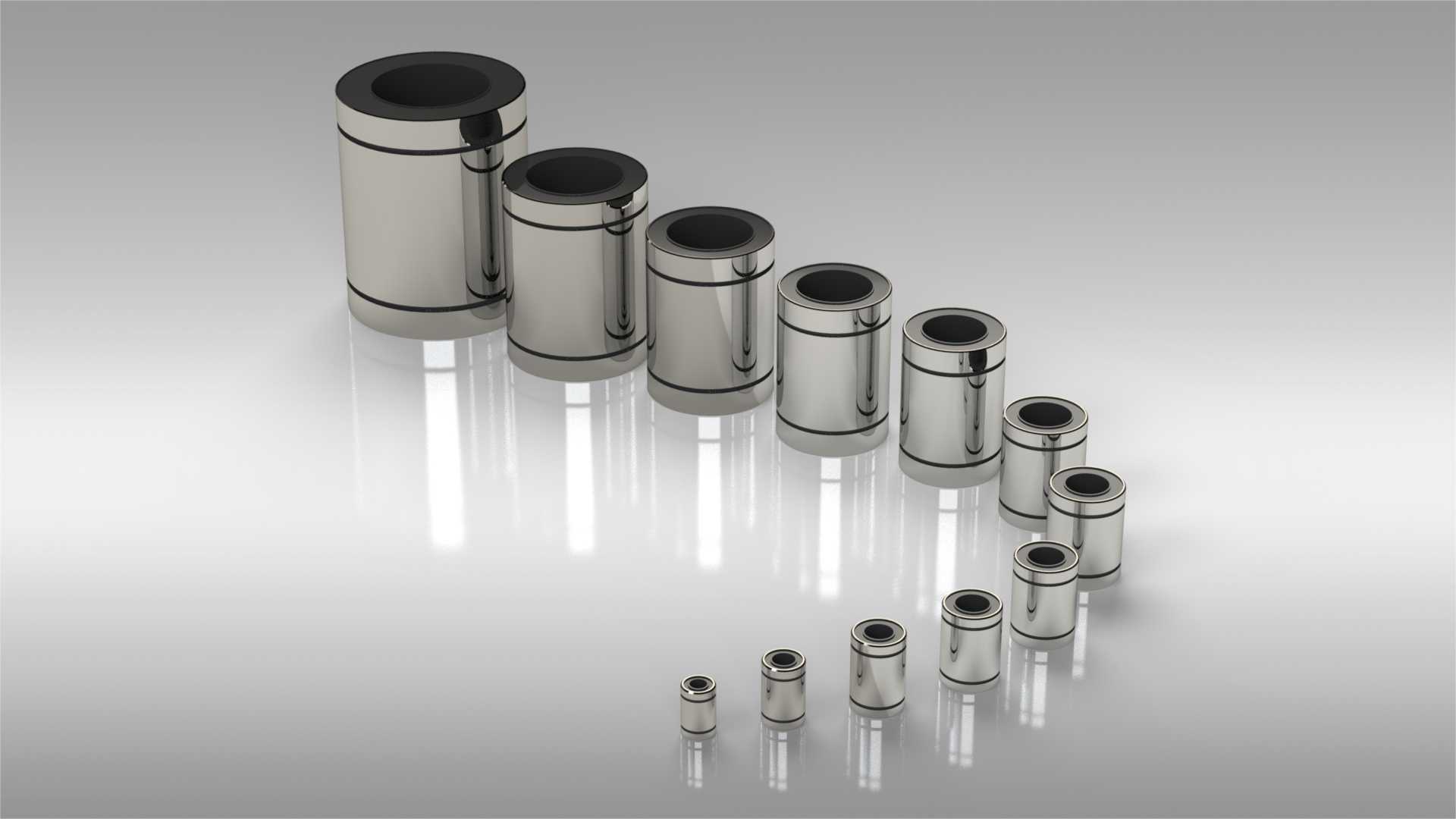

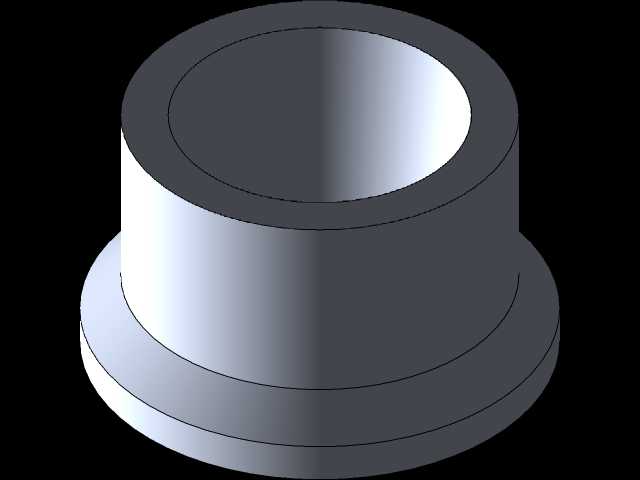

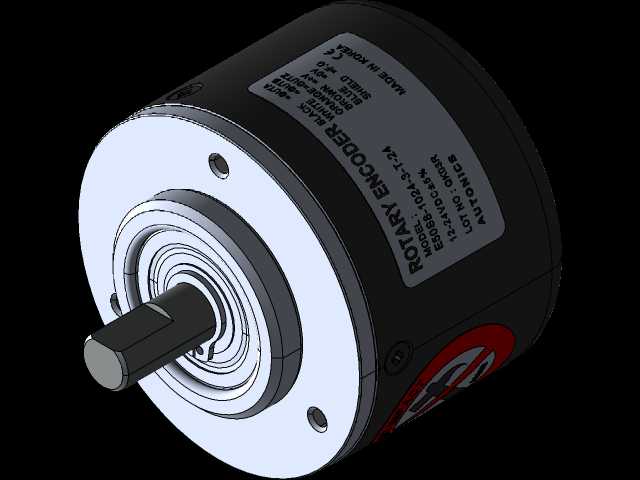

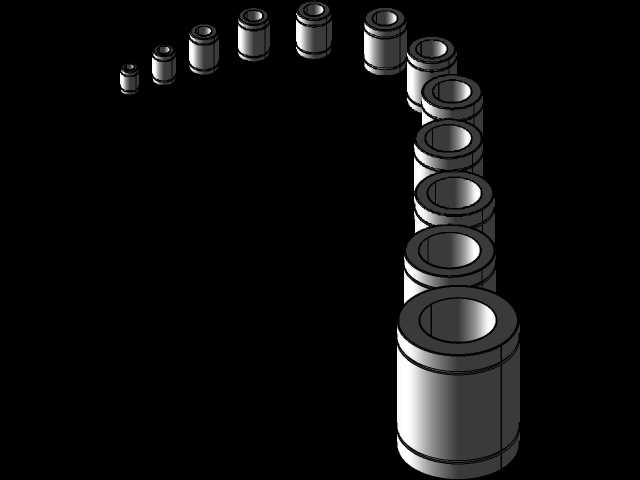

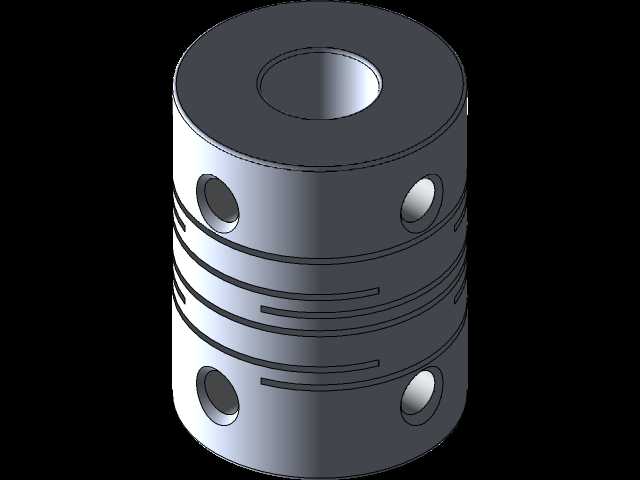

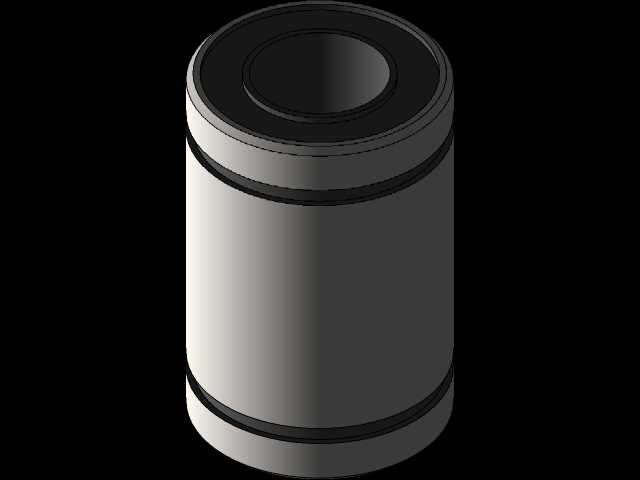

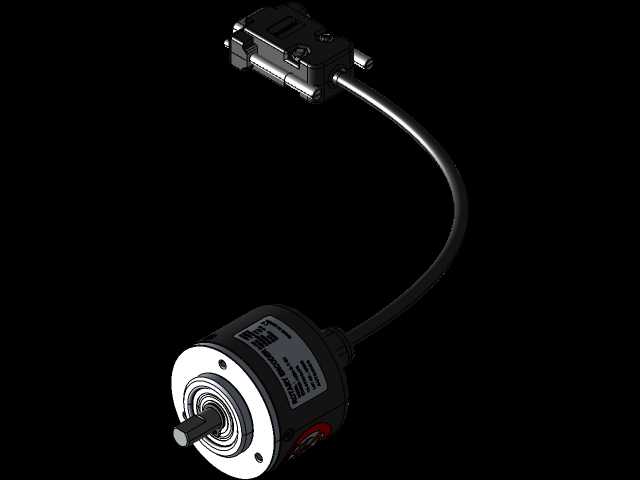

　　振动驱动部分设置在平台下方的基座区域，配套轴承导向结构为驱动组件的运动提供导向支撑，减少传动过程中的径向窜动，基座采用平板式木质或复合板材底座，既可以降低整体设备重量，也能通过自身阻尼吸收部分传导至安装面的余振，减少振动对外界环境的干扰。整个设备的安装边界控制在极小范围内，四根立柱的外轮廓构成设备的最大安装投影，无需额外拓展安装支架，放置在水平工作台面即可完成调试使用，台面高度适配操作人员坐姿操作的装夹高度，无需额外配置登高或垫高结构。

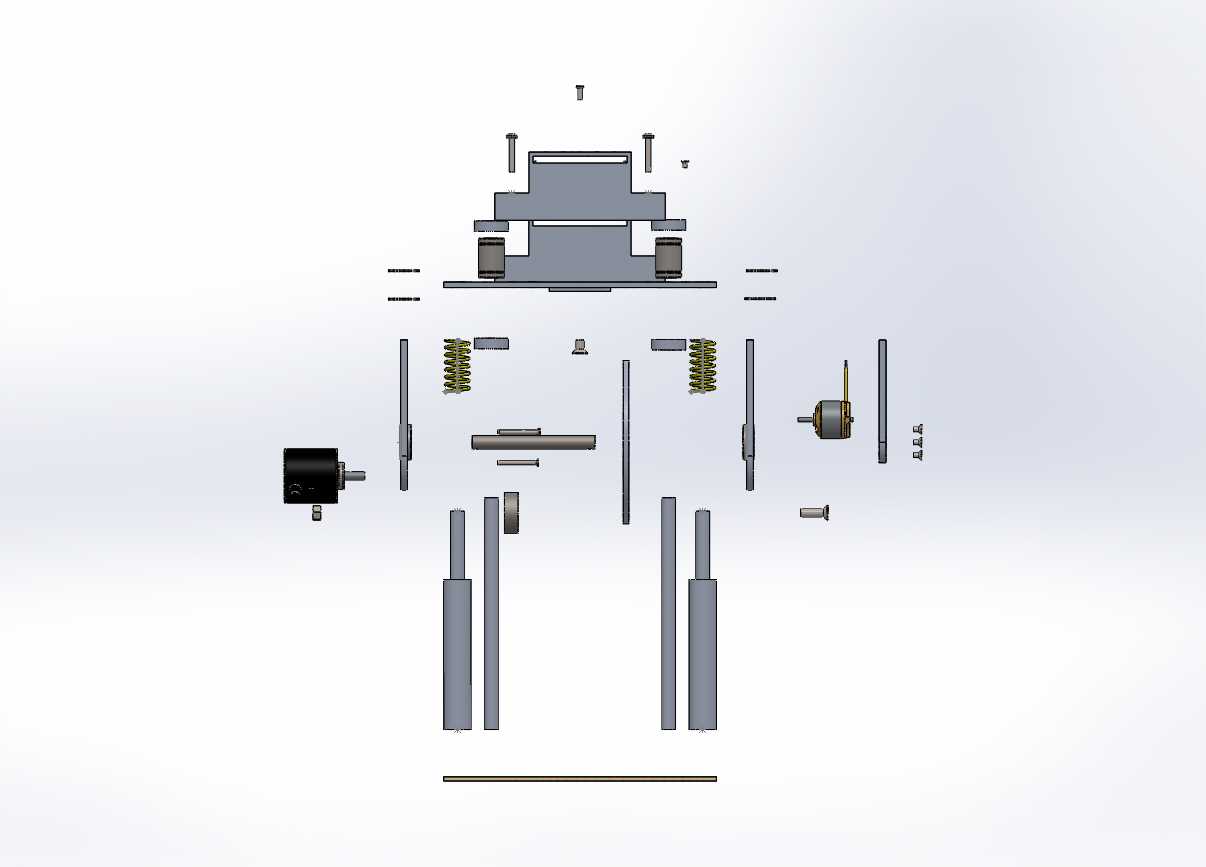

　　设计思路上，该试验台优先考虑了紧凑性与易用性的平衡，没有采用复杂的多轴激振结构，而是聚焦1D垂直振动的测试需求，简化传动链路，减少不必要的结构冗余，让设备整体的装配难度降低，普通机械从业者即可按照装配关系完成整机组装。夹具的可调设计覆盖了常规小型传感器、小型电路板、微型机电组件的装夹尺寸范围，无需针对不同试件定制专用夹具，提升了设备的通用适配性。弹簧支撑结构的参数匹配经过针对性调校，既可以保证振动过程中平台的运动行程满足测试需求，也能避免弹簧刚度不足导致的平台倾斜、刚度太大导致的振幅不足问题，配合轴承导向结构的限位，让平台在整个振动行程内都保持水平状态，保证试件各位置的振动加速度一致性。

　　在实际使用过程中，操作人员可先根据试件尺寸调整可移动夹具的位置，将试件放置在台面中心区域后锁紧两侧夹具，确认试件装夹牢固后即可启动驱动组件，平台在驱动作用下沿垂直方向做往复振动，弹簧持续提供复位力，导向结构保证运动轨迹不发生偏移，整个测试过程中设备运行平稳，传导至底座的振动经过阻尼吸收后不会出现明显的桌面位移，无需额外的压块固定设备。这种紧凑设计的试验台填补了大型振动台无法覆盖的小空间、小试件快速测试场景的空白，尤其适合在研发初期的小型原理验证测试中使用，不需要占用大型试验设备的排期，可随时搭建完成测试，快速获取试件的振动响应数据，为后续的产品优化提供基础测试支撑。结构上的模块化设计也让后期维护变得便捷，弹簧、夹具、驱动组件都可单独拆卸更换，针对不同的测试振幅需求，还可通过更换不同刚度的弹簧来调整振动参数，拓展设备的测试适配范围，不需要对整体结构做大规模改动。
