工业视觉检测用相机调焦安装支架结构

　　这套相机安装调节部件，主要面向工业机器视觉检测场景的硬件搭建需求，常见于电子元器件外观检测、精密零件尺寸测量、产品表面缺陷筛查等自动化产线工位，用来固定工业相机并实现多维度的位置与焦距微调，保障成像清晰度与拍摄视野的精准度，避免因设备震动、安装偏差导致的成像失准、检测误判问题。

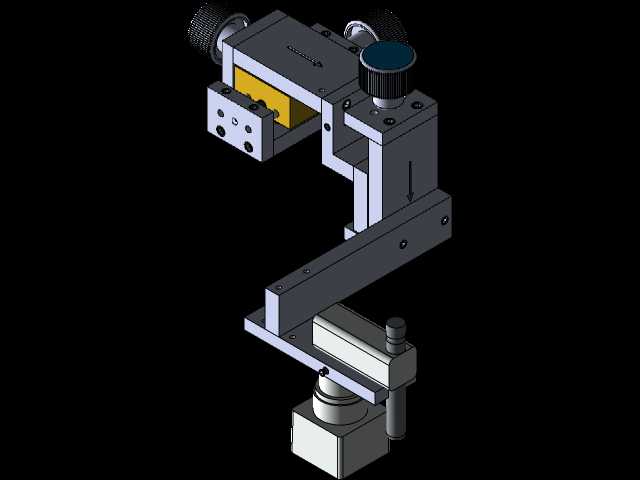

　　从结构功能来看，整套部件采用分层式模块化设计，底部设置了带定位凸台的安装基座，可直接固定在检测工位的型材台面或者滑台模组上，基座上方连接水平回转调节座，能够实现360度范围内的拍摄角度粗调，配合侧面的锁紧旋钮，调整到位后可快速锁止，不会在设备运行过程中出现角度偏移。中部的Z型悬臂结构采用高强度铝合金加工而成，在保证整体结构刚性的同时尽可能降低自重，悬臂上开设了多组等距安装孔位，既可以实现相机安装座的前后位置平移调整，也能根据不同拍摄物距的需求，调整悬臂的伸出长度，适配不同焦距镜头的工作距离要求。

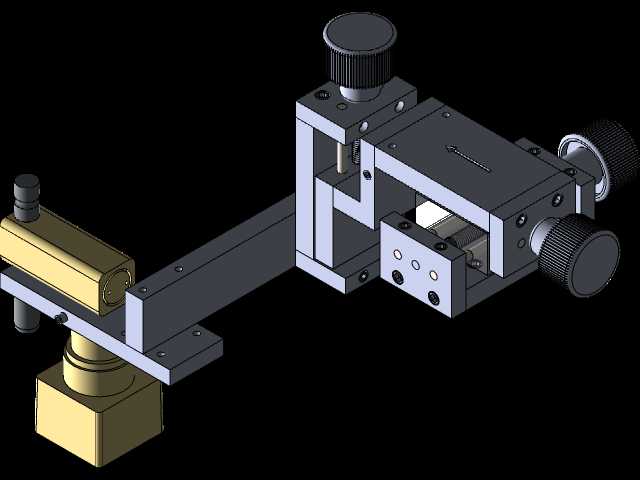

　　上部的相机固定座集成了三轴微调结构，顶部的三个滚花调节旋钮分别对应X、Y、Z三个方向的精密位移调节，调节精度可达0.02毫米级别，能够在粗调完成后进行微米级的位置校准，配合调焦旋钮可以快速完成镜头焦距的精细调整，无需反复松拧固定螺丝，大幅缩短视觉工位的调试周期。固定座内部设置了相机夹持槽，可适配市面上绝大多数标准尺寸的工业面阵相机，槽内预留了走线空间，相机的电源线、数据线可顺着悬臂内部的走线槽排布，避免线缆外露被运动部件剐蹭，也能减少现场杂乱布线带来的安全隐患。

　　设计过程中重点考量了安装边界与尺寸适配问题，整套部件收拢状态下的整体高度控制在180毫米以内，悬臂最大伸出长度为120毫米，安装基座的固定孔位间距符合工业铝型材的通用安装标准，可直接搭配M6内六角螺丝完成固定，不需要额外加工过渡连接板。所有活动调节部位都采用了燕尾槽配合锁紧结构，相比普通的滑轨配合结构，配合间隙更小，长期使用也不会出现晃动虚位，调节阻尼经过反复优化，既不会因为阻尼过大导致调节费力，也不会因为阻尼过小出现锁止后滑移的问题。

　　在实际产线应用中，这类支架往往需要配合环形光源、条形光源一同使用，因此在悬臂的侧面预留了光源安装孔位，可直接固定光源支架，不需要额外加装拓展配件，能够减少整体安装空间的占用。部件的所有金属结构件都做了阳极氧化表面处理，在工业车间多尘、有少量切削液挥发的环境下也不会轻易生锈腐蚀，日常维护只需要定期在调节滑轨处涂抹少量润滑脂，就能保证长期调节顺畅。不同于市面上常见的简易相机固定支架，这套结构把粗调、精调、调焦功能集成在同一主体上，不需要搭配多个独立调节滑台拼接，整体集成度更高，安装调试的效率也更高，尤其适合多工位视觉检测设备的批量搭建，能够统一不同工位的安装标准，减少不同人员调试带来的参数差异，保障整条产线检测标准的一致性。结构上的每一处连接位置都设置了防松垫片，即使在产线长期运行产生持续震动的工况下，所有锁止部位也不会出现松动移位，能够长期保持相机位置的稳定性，减少日常运维的校准频次。
