多隔间空气分配用压力分离集管结构

　　在工业通风、工艺气体输送、多工位气动供给这类需要将单路进气拆分至多个独立隔间的场景中，集管作为分流核心部件，其结构合理性直接决定各支路压力稳定性与介质分配均匀度。这款压力分离集管的设计，核心是解决不同隔间供气时的压力串扰问题，避免单一支路流量波动牵连其他隔间的供气参数。

　　从实际使用场景来看，这类集管常应用在涂装车间分室送风、实验室通风柜分组排风、粮食仓储分区气调供气、小型化工反应单元多路进气分配等工况中，不同隔间往往需要独立的压力控制区间，若采用普通三通、四通直接分流，很容易出现近气端隔间压力过高、远端隔间压力不足的问题，甚至在某一隔间阀门调节时，引发其他隔间的压力骤变，影响工艺稳定性。这款集管采用主腔体扩容的结构思路，将进气端接入的介质先导入容积更大的主筒腔体内做缓冲稳压，再通过不同方位引出的支管向各隔间输送，主腔体的横截面积远大于各支管横截面积之和，能够有效降低介质在主腔内的流速，减少动压对各支管出口静压的干扰，实现压力分离的效果。

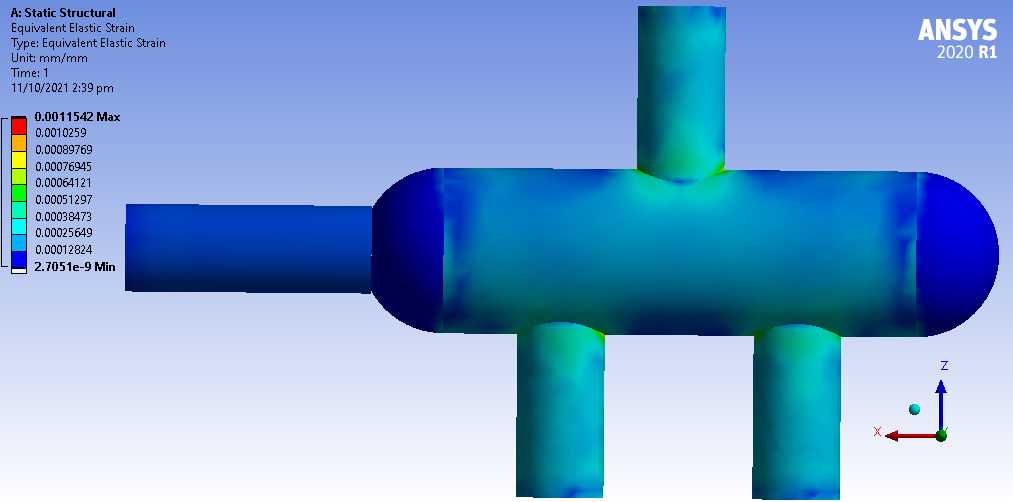

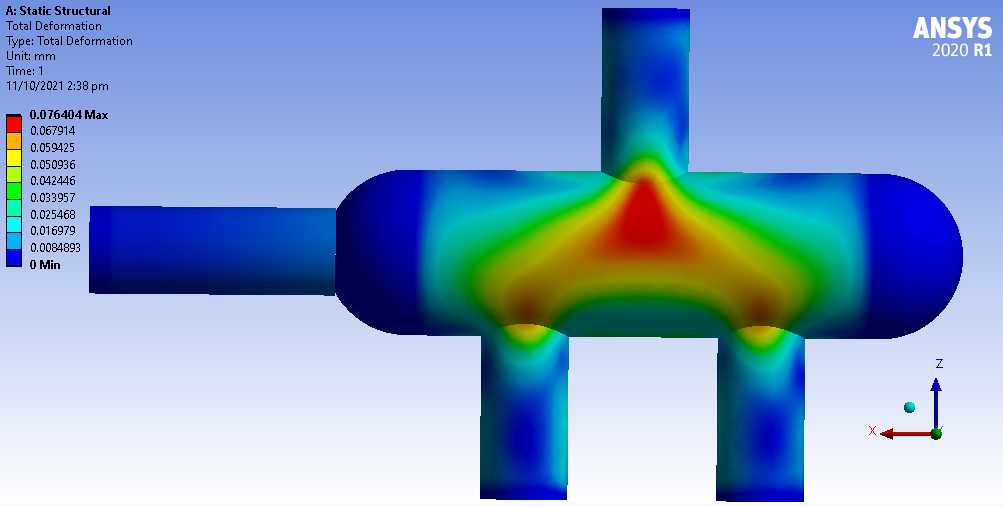

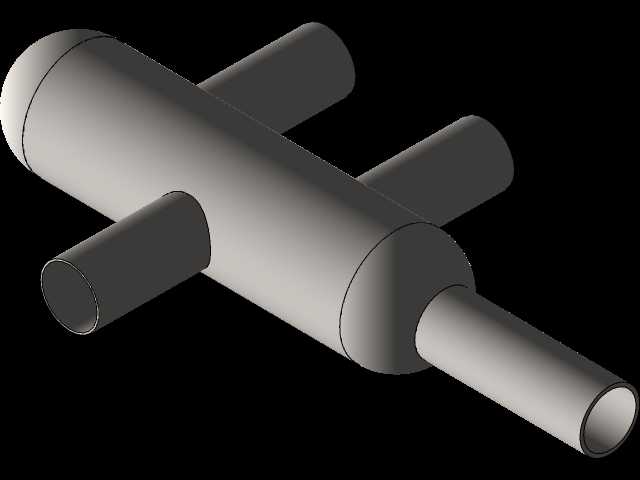

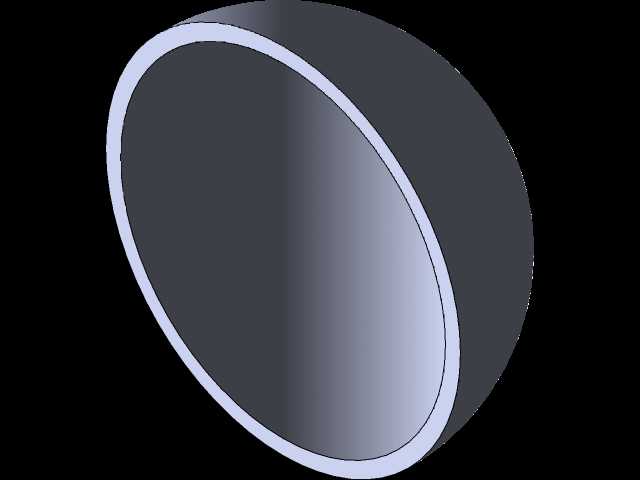

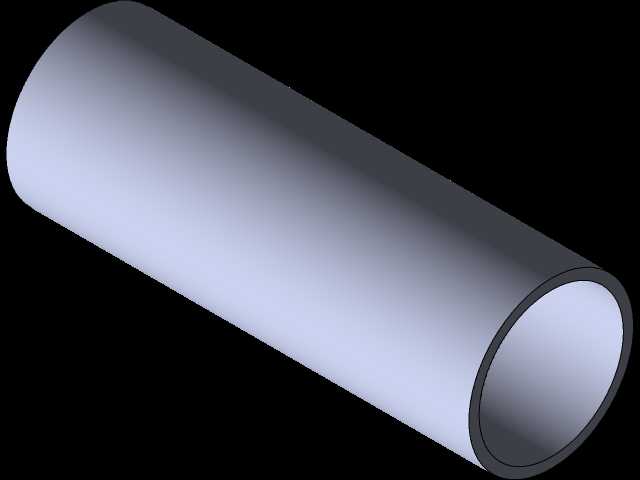

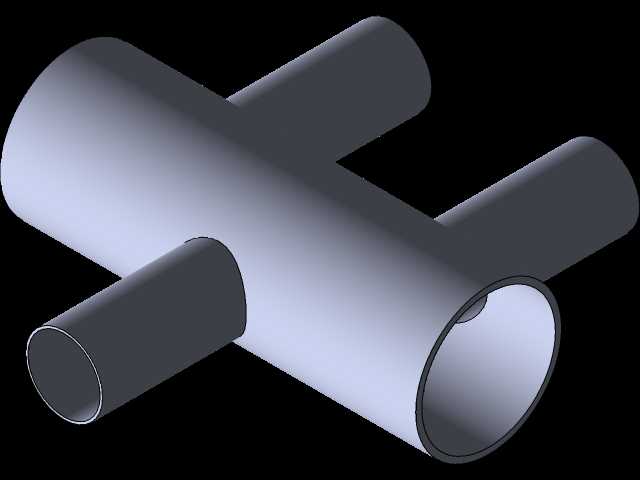

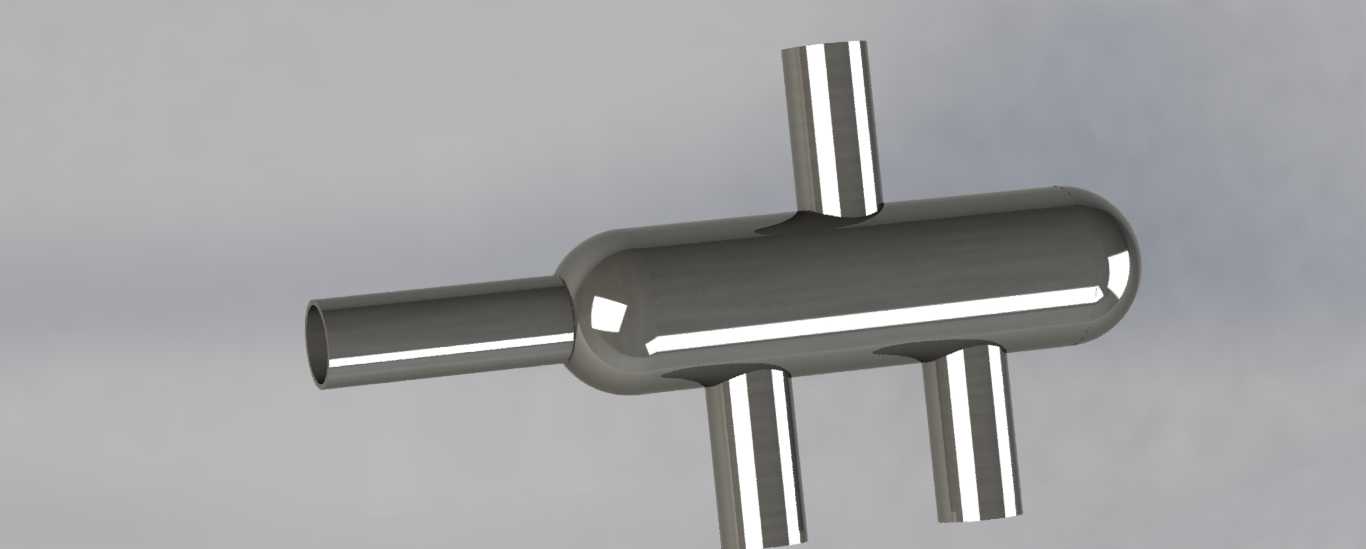

　　结构设计上，主筒体采用圆柱形封闭腔体，两端采用椭圆封头做密封处理，相比平端盖结构，椭圆封头在承压状态下的应力分布更均匀，不需要额外增加过多壁厚就能满足常规中低压供气场景的强度要求，同时圆柱形筒体的加工工艺成熟，卷制、焊接、探伤的工序难度低，批量生产时的成本可控。支管的布局没有采用同侧排布的方式，而是分别布置在筒体的顶部、侧部、底部三个不同方位，一方面可以适配不同隔间的管路走向，减少现场安装时的弯头使用数量，降低管路沿程阻力；另一方面错开的支管接口能够避免各支路进气气流在主腔内形成对冲，减少涡流产生的噪音与能量损耗。

　　安装边界方面，设计时充分考虑了现场管路对接的公差补偿需求，所有支管的接口端都预留了足够的直管段长度，方便现场焊接法兰或者快速接头时，不会因为焊接热影响区波及主筒体与支管的连接焊缝，降低接口泄漏的风险。主筒体的长度与直径比例控制在3:1左右，既保证了足够的缓冲容积，又不会因为筒体过长导致安装时占用过多横向空间，适合在设备夹层、管廊支架这类空间紧凑的区域安装固定。主筒体上预留的安装支座点位，可以根据现场安装方向选择卧式或者立式固定，支座的焊接位置避开了所有支管接口与封头焊缝，不会对筒体的承压强度造成削弱。

　　从功能特性来看，这款集管的压力分离效果主要通过两个设计维度实现，一是主腔体的稳压作用，让进入腔体的介质流速迅速降低，将动压转化为稳定的静压，让各个支管入口处的静压值保持一致；二是支管插入主腔体的深度做了差异化设计，靠近进气端的支管插入深度更浅，远离进气端的支管插入深度略深，抵消介质沿主腔体流动时的压力衰减，保证各个支管出口的压力偏差控制在5%以内，满足不同隔间的压力一致性要求。材质选用上针对常规空气介质采用普通碳素钢制作，内壁做简单的防锈处理即可，如果是输送有腐蚀性的特殊介质，只需要更换筒体与支管的材质，不需要调整整体结构尺寸，设计的通用性较强。

　　在建模过程中，所有焊缝位置都做了合理的焊脚尺寸预留，主筒体与支管的连接采用插入式焊接结构，相比对接焊结构，插入式焊接的操作难度更低，焊缝的密封可靠性更高，适合现场施工的焊接条件。筒体壁厚的选取经过了承压强度校核，能够满足1.6MPa以下的工作压力要求，覆盖绝大多数工业供气、通风系统的压力区间。支管的管径根据常用隔间供气量做了标准化匹配，不需要额外做变径处理就能直接对接常规规格的通风管或者输气管，减少现场安装的加工工作量。
