轴滑轮轴承皮带传动机构设计方案

项目分类:通用机械零部件 发布时间:2022-05-03 ID:622666
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案
  • 轴滑轮轴承皮带传动机构设计方案

  这套传动机构的设计核心围绕多轮系动力传递的同轴度、张紧度匹配展开,在轻工输送、小型物料分拣、实验台动力传输这类对传动平稳性有要求的场景中,这类轴-滑轮-轴承-皮带轮的组合是非常常见的动力传递单元。实际应用里,这类结构不需要过高的加工精度就能实现稳定的动力换向与转速匹配,相比齿轮传动,皮带传动自带的缓冲特性能有效吸收动力端的小幅振动,避免负载端的精密部件受冲击损坏。

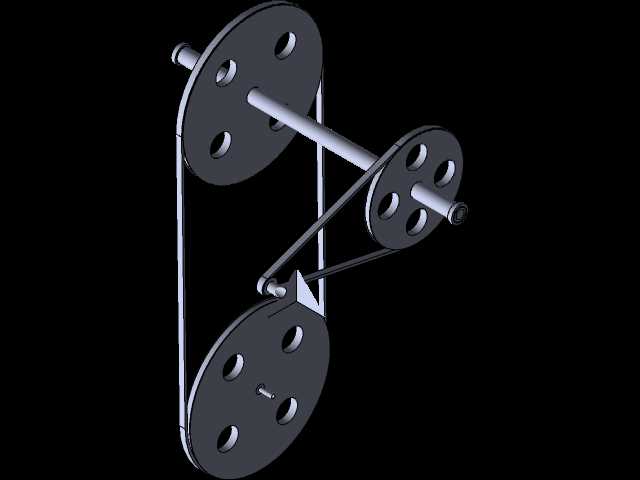

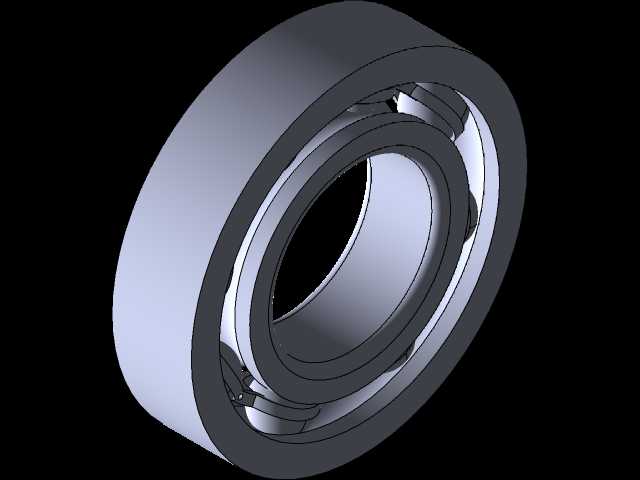

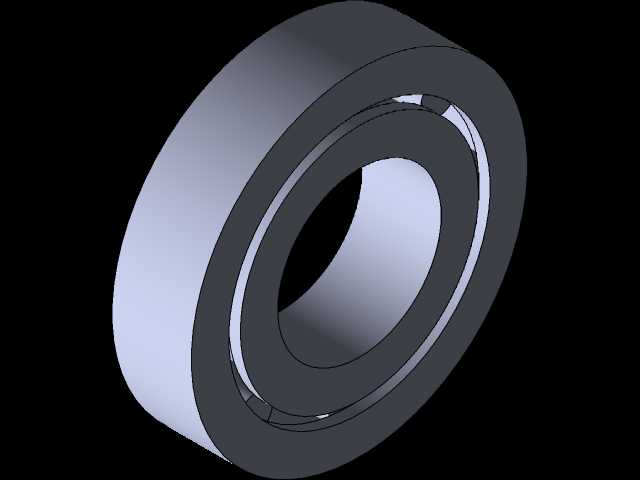

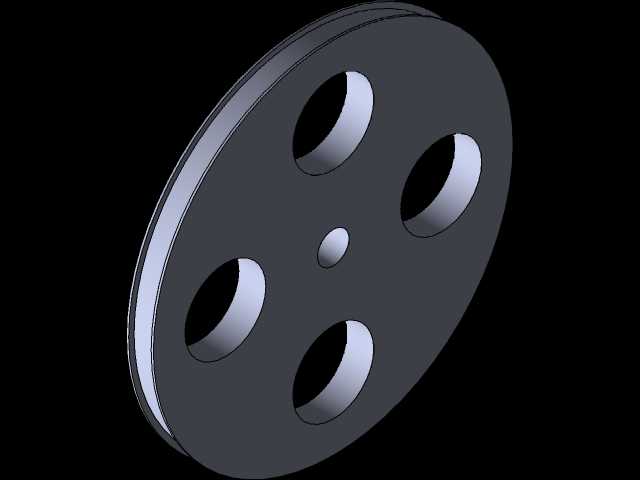

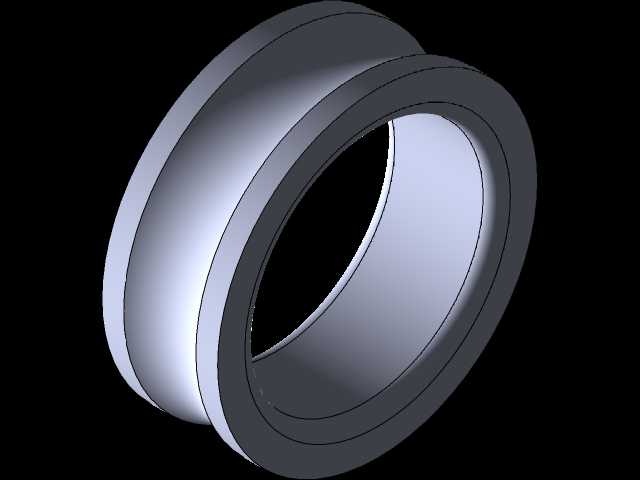

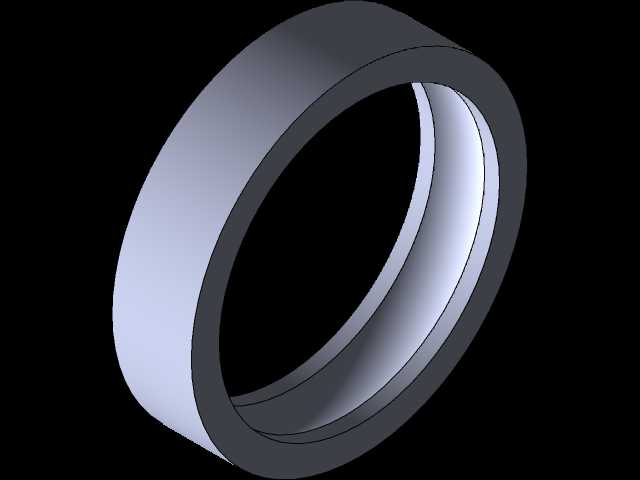

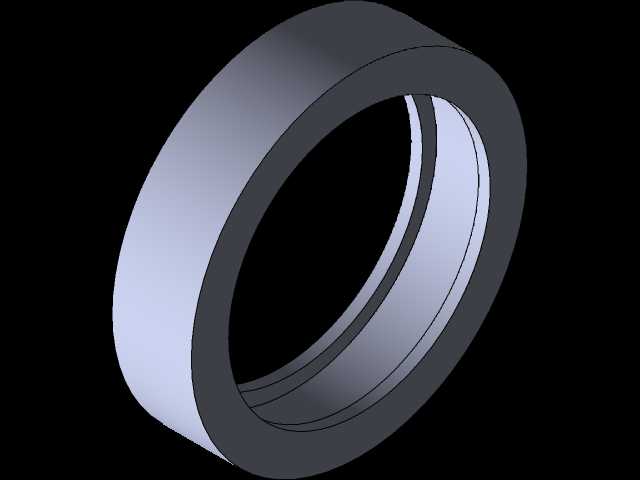

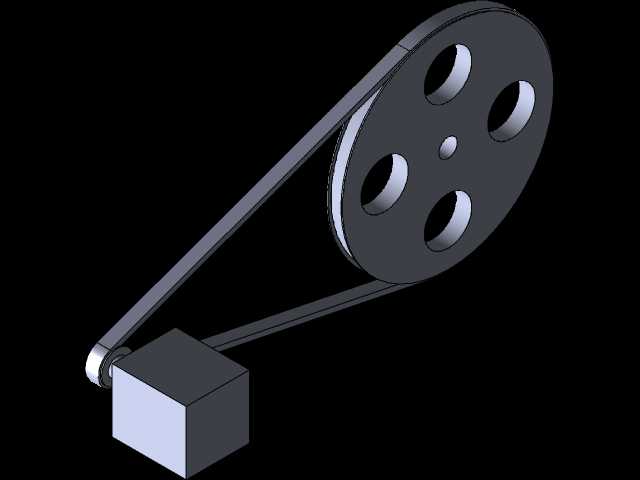

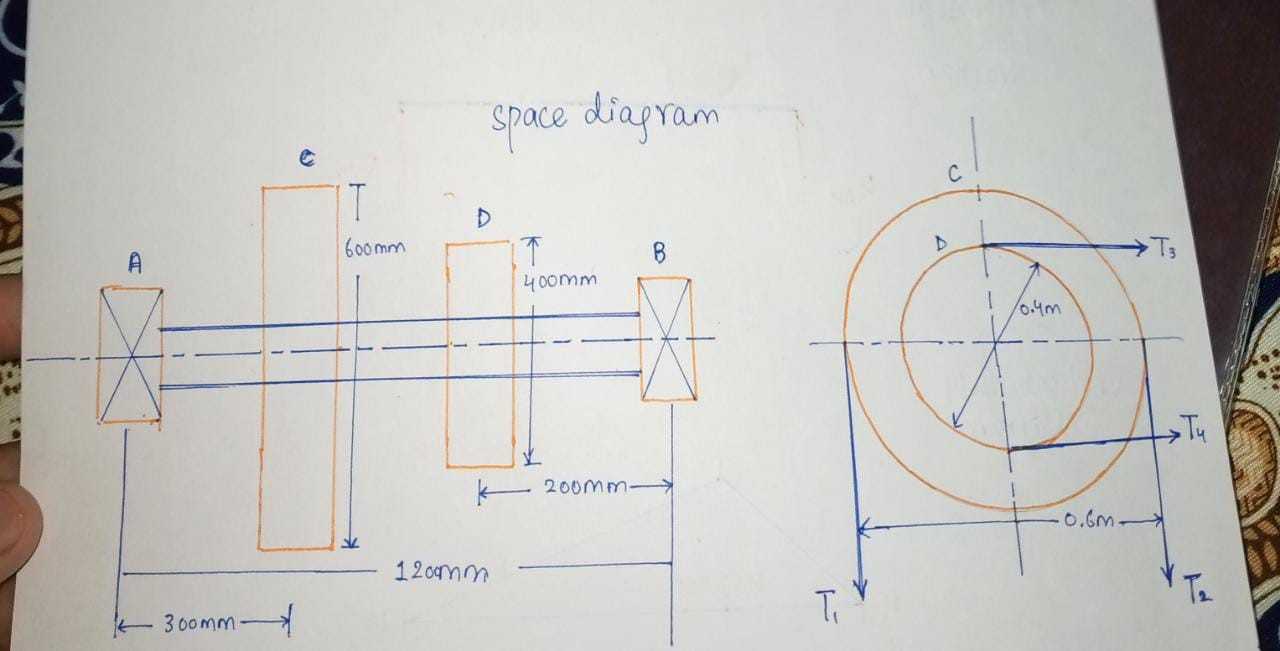

  从结构功能来看,三根平行布置的安装轴分别承载三个带孔滑轮,轴端通过标准轴承实现转动支撑,轴承的选型匹配了轴径的公差配合,既保证转动时的径向跳动控制在合理范围,也能承受皮带张紧后带来的径向载荷。滑轮上的均匀开孔并非装饰结构,一方面是降低转动件的自身惯量,减少启停阶段的动力损耗,另一方面也能在高速转动时形成空气对流,降低皮带与轮槽摩擦产生的积热,延长皮带的使用寿命。跨轮布置的三角连接结构,是为了在有限的安装空间内实现更大的传动比,同时通过中间轮的位置调整实现皮带张紧度的微调,不需要额外设计张紧轮结构,压缩了整体机构的占用空间。

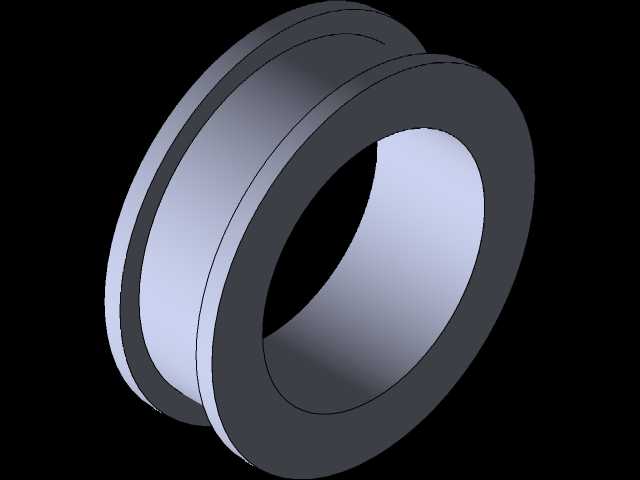

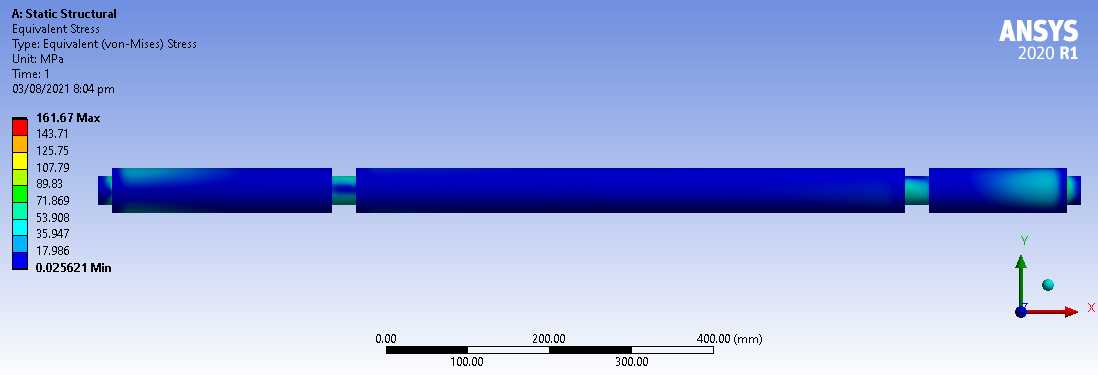

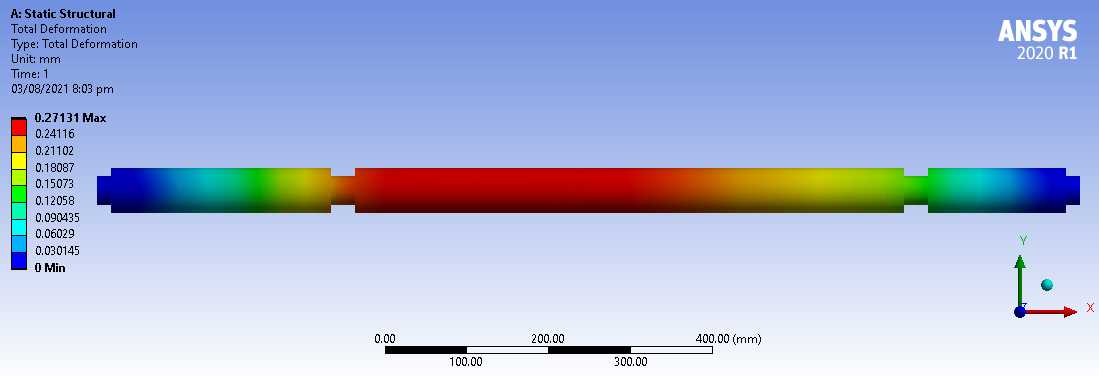

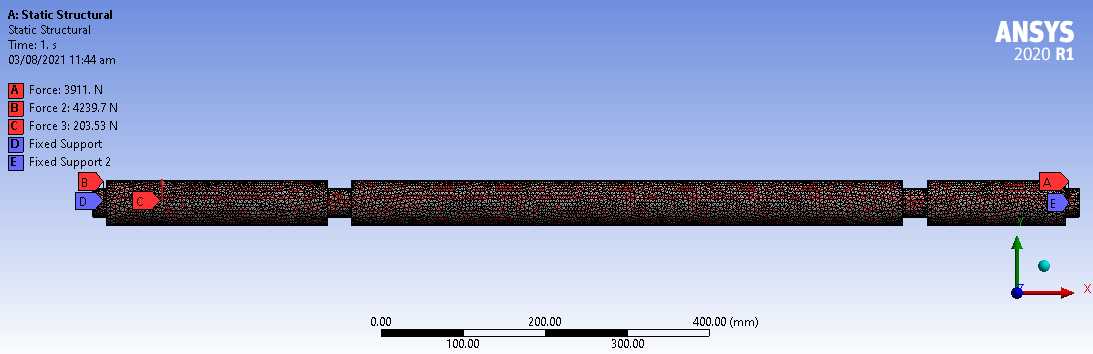

  设计过程中首先敲定的是安装边界:整体机构的外轮廓控制在常规小型设备的安装仓尺寸范围内,轴的伸出端预留了标准的联轴器安装位,可直接对接动力电机的输出轴,也可根据需求在轴端加装同步带轮对接其他动力单元。轴的台阶尺寸是根据轴承内圈的定位需求设计的,轴肩高度严格控制在轴承内圈倒角范围之外,避免轴承安装时出现无法贴紧定位面的问题,同时轴端的倒角处理也方便轴承、滑轮的压装作业,减少装配过程中零件配合面的刮损。滑轮的轮槽尺寸匹配了标准O型三角带的截面参数,槽角的角度经过修正,保证皮带与轮槽的接触面积足够,避免传动过程中出现打滑丢转的问题。

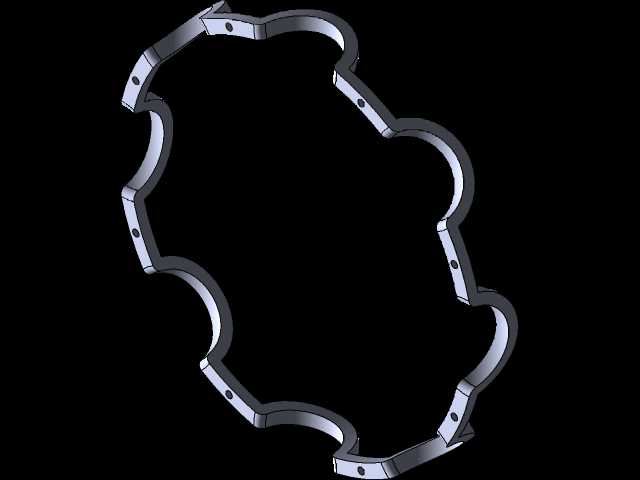

  实际装配逻辑上,需要先将轴承压装到对应安装板的轴承座孔内,再将预装了滑轮的轴组件穿入轴承内圈,最后通过轴端挡圈实现轴向定位,这种装配顺序能避免强行敲入轴件导致的轴承滚珠损伤。三个滑轮的中心距经过反复校核,既保证皮带安装后有足够的包角,也避免中心距过大导致皮带运转时出现上下拍动的问题。安装板的结构采用了折弯成型的板材件,在保证结构刚度的前提下尽可能降低整体重量,板件上的安装孔位预留了调整余量,可根据实际装配的误差小幅调整轴的平行度,避免因为加工误差导致轴系卡滞。

  在实际工况适配方面,这套结构可适配每分钟数百转的中低速传动场景,若需要提升转速上限,可将滑轮更换为铝合金材质降低转动惯量,同时更换为精度等级更高的轴承,满足更高转速下的平稳性要求。皮带的选型可根据传递扭矩的大小调整,小扭矩场景下可使用圆形皮带,拆装调整更加方便,大扭矩场景下更换为窄V带即可提升传动负载能力,整体结构的模块化程度较高,不需要大幅改动主体安装结构就能完成不同工况的适配。
