乘用车多辐条铝合金轮毂结构设计

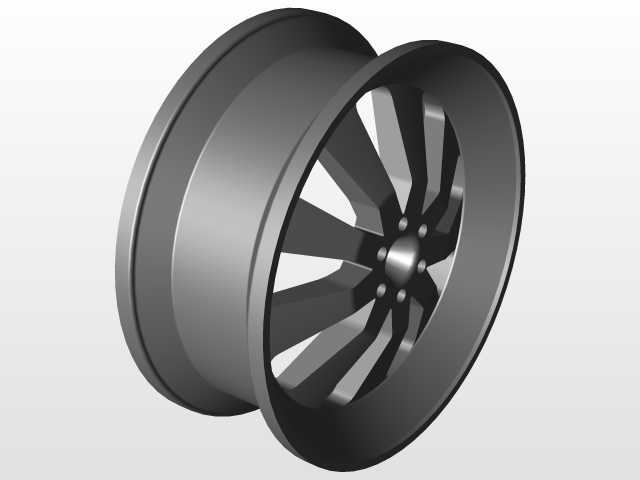

　　日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这次完成的这款轮毂结构，主要面向普通家用紧凑型乘用车的非驱动轮使用场景，也可适配部分低速电动代步车辆的行走轮装配需求。先从安装边界说起，这款轮毂的中心定位孔采用标准乘用车轮毂的中心孔定位设计，孔周均匀分布5个螺栓安装孔，孔位节圆直径匹配主流A级车的轮毂安装规格，安装面做了平整的铣削贴合面设计，能保证和制动盘、轮毂轴头的贴合度，避免装配后出现端面跳动超差的问题，轮辋部分的宽度、直径参数适配常规16寸民用轿车轮胎，轮缘处做了标准的胎圈座结构，带有符合行业规范的凸峰设计，能防止轮胎在充气或者行驶过程中出现脱圈的风险，轮辋的槽深也满足轮胎拆装的操作空间要求，不用额外借助特殊工装就能完成轮胎的装拆作业。

　　设计思路上没有采用过于复杂的异形辐条结构，而是选择了十组对称分布的宽辐条布局，这种布局首先能保证辐条的整体抗弯强度，在车辆经过颠簸路面、承受侧向冲击的时候，辐条的受力分布更均匀，不会出现局部应力集中导致的辐条断裂问题，同时宽辐条的结构也给后续的表面处理留出了足够空间，不管是做烤漆、电镀还是抛光处理，都能保证加工面的平整度。辐条和轮辋的连接位置做了平滑的圆弧过渡，没有尖锐的直角结构，一方面是减少铸造或者锻造过程中的应力残留，另一方面也能降低车辆行驶过程中的风阻，虽然轮毂的风阻占整车风阻的比例不高，但在高速行驶状态下，平滑过渡的辐条结构能减少轮腔内部的乱流，间接降低一部分行车能耗。

　　从实际使用场景来看，这款轮毂的载荷设计匹配紧凑型乘用车的单轮载荷要求，能覆盖日常城市通勤、近郊非铺装路面通行的使用需求，辐条之间的镂空间隙也兼顾了制动系统的散热需求，日常行驶中连续制动产生的热量，可以通过辐条间隙快速散出，不会因为轮毂结构过于封闭导致制动盘热量堆积，出现制动热衰减的问题。在建模过程中，特意对轮辐的壁厚做了梯度设计，靠近中心安装座的位置壁厚更大，往轮辋方向逐步均匀减薄，这种设计既保证了安装位置的结构强度，也能合理控制轮毂的整体重量，避免过重的轮毂增加簧下质量，影响车辆的操控响应和悬挂系统的使用寿命。

　　另外在细节结构上，轮毂的气门嘴安装孔设置在轮辋的标准位置，孔位做了加强凸台设计，避免安装气门嘴的时候出现应力开裂，轮辋的内侧做了均匀的平衡块安装定位边，方便后续轮胎装配后做动平衡调试时粘贴平衡块，不会因为轮辋内壁过于光滑导致平衡块在高速行驶中脱落。中心安装孔的位置预留了轮毂盖的装配卡槽，可以匹配同规格的通用轮毂装饰盖，不需要额外做结构修改。整个模型的曲面都做了连续性处理，没有碎面、尖角的问题，不管是后续做工程出图、仿真受力分析，还是直接导入CAM软件做加工程序编制，都不需要再做额外的曲面修补工作，结构上也规避了常规轮毂设计中容易出现的脱模角度不足、壁厚突变导致的铸造缺陷问题，不管是用于低压铸造的量产工艺验证，还是做个性化定制的数控加工生产，这个结构都能满足对应的工艺要求。

　　在实际选型参考中，这款轮毂的结构参数也可以作为同尺寸改装轮毂的设计基础，只需要调整辐条的表面造型、开孔样式，就能衍生出不同外观风格的同规格轮毂，不需要重新调整轮辋、安装孔位这些核心装配尺寸，能大幅缩短同系列产品的开发周期。建模时也充分考虑了装配干涉问题，轮辐背面和制动卡钳的预留间隙满足常规浮动式制动卡钳的安装空间要求，装配后不会出现转向或者颠簸过程中轮毂和卡钳剐蹭的问题，轮辋的偏距设计也符合主流紧凑型车的轮距匹配要求，不会出现轮胎蹭翼子板或者蹭悬挂摆臂的情况。
