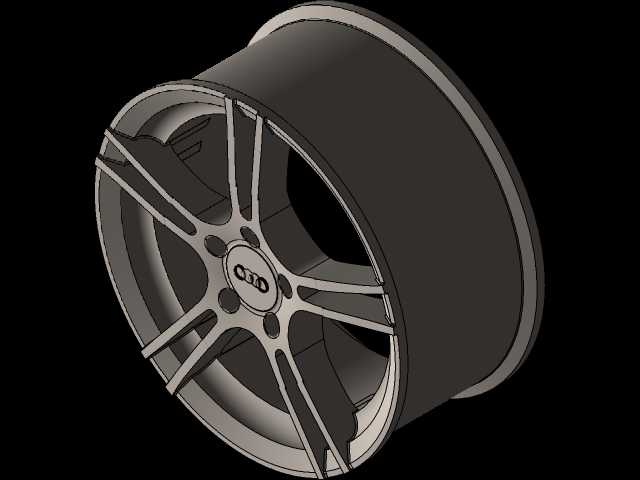

奥迪款乘用车多辐条铝合金轮毂结构设计

　　日常做整车底盘部件匹配时，车轮轮辋的设计从来不是只做外观造型那么简单，这个适配奥迪车型的多辐条铝合金轮辋，首先要满足的是乘用车日常行驶的全场景载荷要求，不管是城市铺装路面的高速巡航、国道非铺装路段的颠簸冲击，还是紧急制动、高速过弯时的侧向载荷，轮辋的结构强度都要留足安全余量。先从安装边界说起，这类乘用车型的轮辋中心孔需要严格匹配对应车型的轮毂轴头直径，避免出现安装偏心导致的高速抖动问题，PCD节圆直径要完全对应车轮螺栓的分布位置，孔位的公差控制要保证螺栓能顺畅穿入同时不会出现装配间隙，偏距ET值的设定要兼顾轮距匹配、转向时与翼子板、悬架摆臂、刹车卡钳的间隙，避免转向打满或者悬架压缩到极限行程时出现剐蹭。

　　设计思路上，这款轮辋采用了五组双辐条的结构布局，不是单纯为了复刻奥迪车型的家族化外观，每一组辐条的截面都是经过受力优化的变截面设计，靠近轮心安装盘的位置截面更厚，承担从轮心传递来的驱动、制动扭矩，往轮辋外缘延伸的过程中截面逐渐收窄，在保证辐条抗弯、抗扭强度的前提下，尽可能降低轮辋的整体簧下质量——懂底盘调校的都清楚，簧下质量每降低一公斤，对整车操控响应、悬挂滤震表现的提升，远超过簧上质量减重十公斤的效果。轮辋的胎圈座位置做了符合行业标准的凸峰设计，能保证轮胎充气后胎圈牢牢卡在座内，哪怕遇到轮胎瞬时失压的极端情况，也能避免轮胎脱圈引发安全事故，气门嘴的安装位预留了标准的孔径与安装平面，适配市面上绝大多数常规乘用车气门嘴的安装要求。

　　实际应用场景里，这款轮辋除了满足原厂替换的需求，也能给同参数的改装车型提供匹配基础，设计时特意在辐条背面预留了足够的刹车避让空间，不用额外加装垫片就能容纳大尺寸的多活塞刹车卡钳与加大刹车盘，满足用户对制动性能升级的需求。轮辋的轮缘位置做了加厚处理，应对日常路边停车时不小心蹭到路肩的情况，不会因为轻微剐蹭就导致轮辋变形漏气，表面的造型过渡都做了圆角处理，没有尖锐的应力集中棱角，避免长期交变载荷下出现应力开裂的问题。

　　建模过程中，轮辐与中心安装盘的过渡位置做了大圆弧的平滑衔接，这个位置是轮辋受力最复杂的区域，车辆起步、制动、过弯时的载荷都会在这个位置形成应力集中，平滑的圆弧过渡能有效分散应力，避免应力峰值超过铝合金材料的疲劳极限。中心安装盘的背面做了对应的沉台结构，安装时能完全贴合轴头的安装面，保证轮辋安装后的同轴度，减少高速行驶时的动平衡偏差，螺栓孔的位置都做了对应的沉孔倒角，避免螺栓紧固时螺栓头与轮辋安装面出现硬接触，保证夹紧力均匀分布在整个安装盘面上。

　　从尺寸匹配来说，这款轮辋的宽度、直径参数适配常规的家用乘用车子午线轮胎，胎圈座的直径公差严格控制在标准范围内，保证轮胎安装时的配合紧度，既不会因为配合过紧导致轮胎拆装困难，也不会因为配合过松出现慢漏气的问题。轮辋的整体重量控制在同尺寸铸造铝合金轮辋的合理区间内，兼顾了强度、成本与轻量化的平衡，不需要采用成本更高的锻造工艺就能满足日常家用、常规激烈驾驶的强度要求，适合量产配套与售后替换场景使用。
