工业传感配套用桁架支撑结构设计

　　在工业传感检测场景中，桁架结构的选型与设计直接决定了传感单元的安装稳定性、检测精度保持性以及现场运维的便捷性，这类支撑构件并非简单的杆件拼接，而是需要结合现场安装边界、载荷分布、检测视场要求做针对性的结构优化。从实际工程落地的角度看，这类桁架常应用于自动化产线的视觉检测工位、户外环境监测传感阵列安装、大型设备的位移传感布设场景，不同场景下的结构设计逻辑存在明显差异：产线内的桁架需要兼顾设备走线的隐蔽性，避免线缆剐蹭生产物料，同时要预留传感单元的微调空间，方便后期校准检测角度；户外布设的桁架则需要考虑风载、温变带来的结构形变，杆件的连接节点要做防松设计，避免长期振动导致传感位置偏移。

　　设计这类桁架结构时，首先要明确安装边界的约束条件：如果是依托现有设备机架做附装，桁架的连接端要匹配现有机架的安装孔位，避免二次打孔破坏原有设备的结构强度，此时桁架的主杆件截面选型要做等强度校核，保证在悬臂安装状态下，端部的传感安装位静挠度控制在传感精度允许的范围内，比如视觉类传感的安装位挠度不能超过0.2mm/m，否则会导致检测视场偏移，出现误判。如果是独立落地式安装的桁架，底部的固定脚要做可调设计，适配现场地面的不平整度，安装完成后可以通过调节脚杯将桁架的安装基准面调至水平，保证传感单元的初始安装角度符合设计要求。

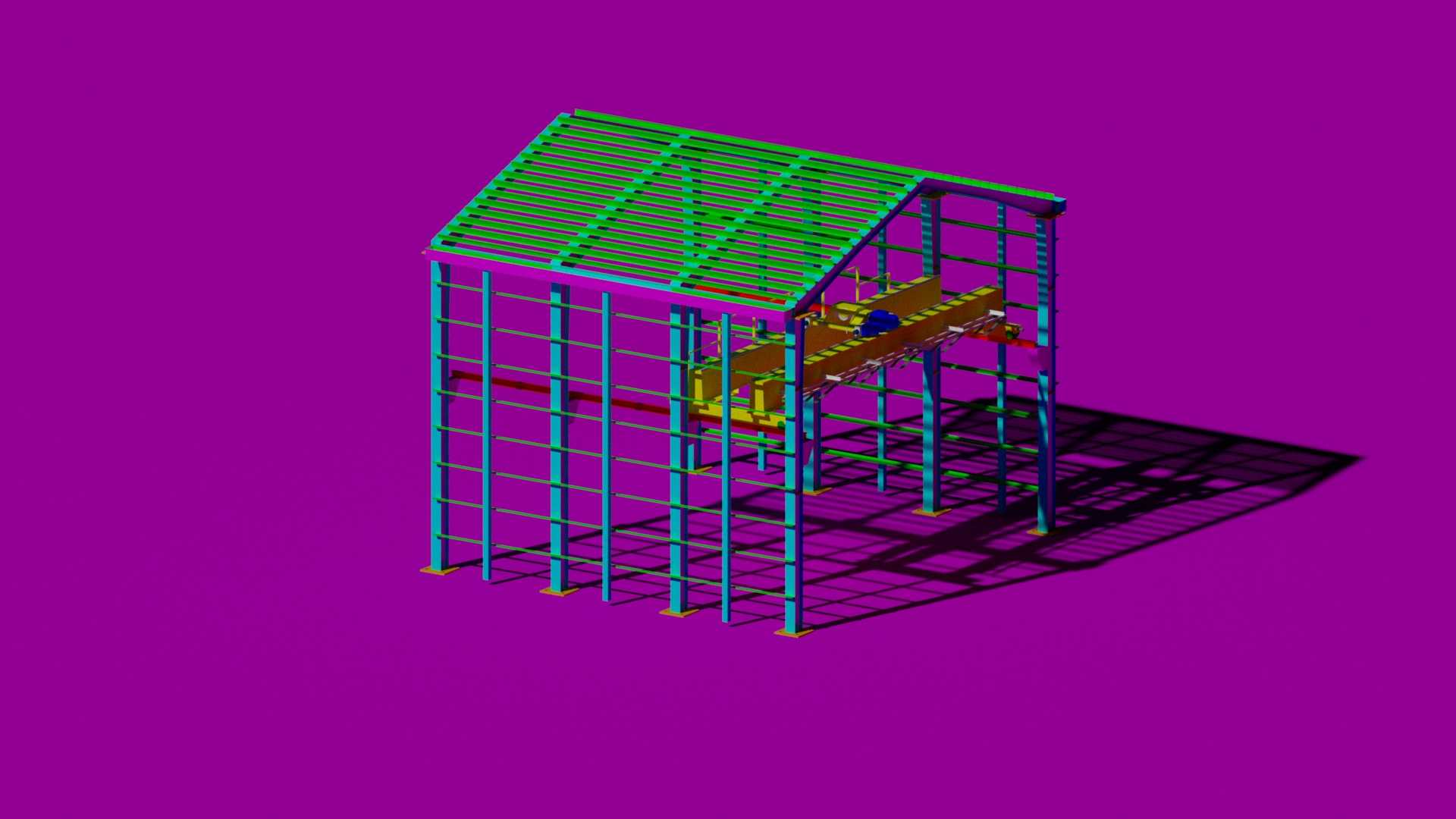

　　从结构功能特性来看，这类桁架的杆件采用三角形稳定构型，相比直梁式支撑，在同等自重下的结构刚度可以提升40%以上，同时杆件之间采用标准化的连接节点，不需要现场焊接，全部通过螺栓紧固件完成装配，既可以降低现场安装的施工难度，也方便后期根据传感点位的调整需求，灵活增减杆件、调整桁架的延伸长度。桁架的主受力杆件采用空心矩形截面，相比同截面积的实心杆件，抗扭性能更优，同时杆件内部可以穿设传感线缆，避免线缆外露带来的积灰、剐蹭问题，线缆从桁架端部的出线口引出后直接接入传感单元，整体布线整洁，也方便后期排查线路故障。

　　在尺寸设计上，桁架的主跨度根据现场传感单元的检测覆盖范围确定，常规产线用的桁架单段长度控制在1.2m到2.4m之间，过长的单段结构会导致运输、安装难度提升，也容易在长期使用中出现形变；杆件的截面尺寸根据载荷计算确定，常规搭载1-3个中小型传感单元的桁架，主杆件采用40mm40mm的空心型材即可满足强度要求，如果需要搭载重量更大的检测设备或者多组传感阵列，则需要将主杆件截面升级至60mm60mm，同时在受力集中的节点处增加加强筋板，避免节点处出现应力集中导致的结构开裂。桁架的传感安装面预留均匀排布的T型槽或者标准安装孔位，孔位间距按照工业常用传感的安装尺寸设计，兼容不同规格、不同品牌的传感单元安装，不需要后期重新打孔，安装时只需要通过配套的T型螺栓就可以将传感支架固定在桁架的任意位置，调整时松开螺栓即可滑动调整位置，校准完成后锁紧即可，大幅缩短现场安装调试的周期。

　　考虑到工业现场的复杂环境，桁架的表面处理采用静电喷塑工艺，相比普通喷漆，涂层的附着力更强，耐磨损、耐腐蚀性能更好，在有切削液、油污的机加工产线环境下，也不会轻易出现涂层脱落、锈蚀的问题，长期使用依然可以保持结构的尺寸稳定性。连接节点的紧固件全部采用防松设计，搭配防松垫圈或者螺纹胶，避免设备运行产生的持续振动导致螺栓松动，保证传感单元的安装位置长期稳定，减少后期运维校准的频次。另外，桁架的边角位置全部做倒圆角处理，避免安装调试过程中尖锐边角划伤操作人员，也防止剐蹭传感线缆造成线路破损。

　　在实际选型应用时，需要先核算桁架的总载荷，包括传感单元的自重、线缆重量以及后期可能加装的附属配件重量，同时要考虑现场的动态载荷，比如设备运行带来的振动、户外场景的风载等，预留足够的安全系数，一般安全系数取1.5-2.0即可，既不会造成结构材料的浪费，也能保证长期使用的结构可靠性。如果是在有防爆要求的场景下使用，桁架的材质和表面处理还要符合对应的防爆标准，避免碰撞产生火花引发安全隐患。
