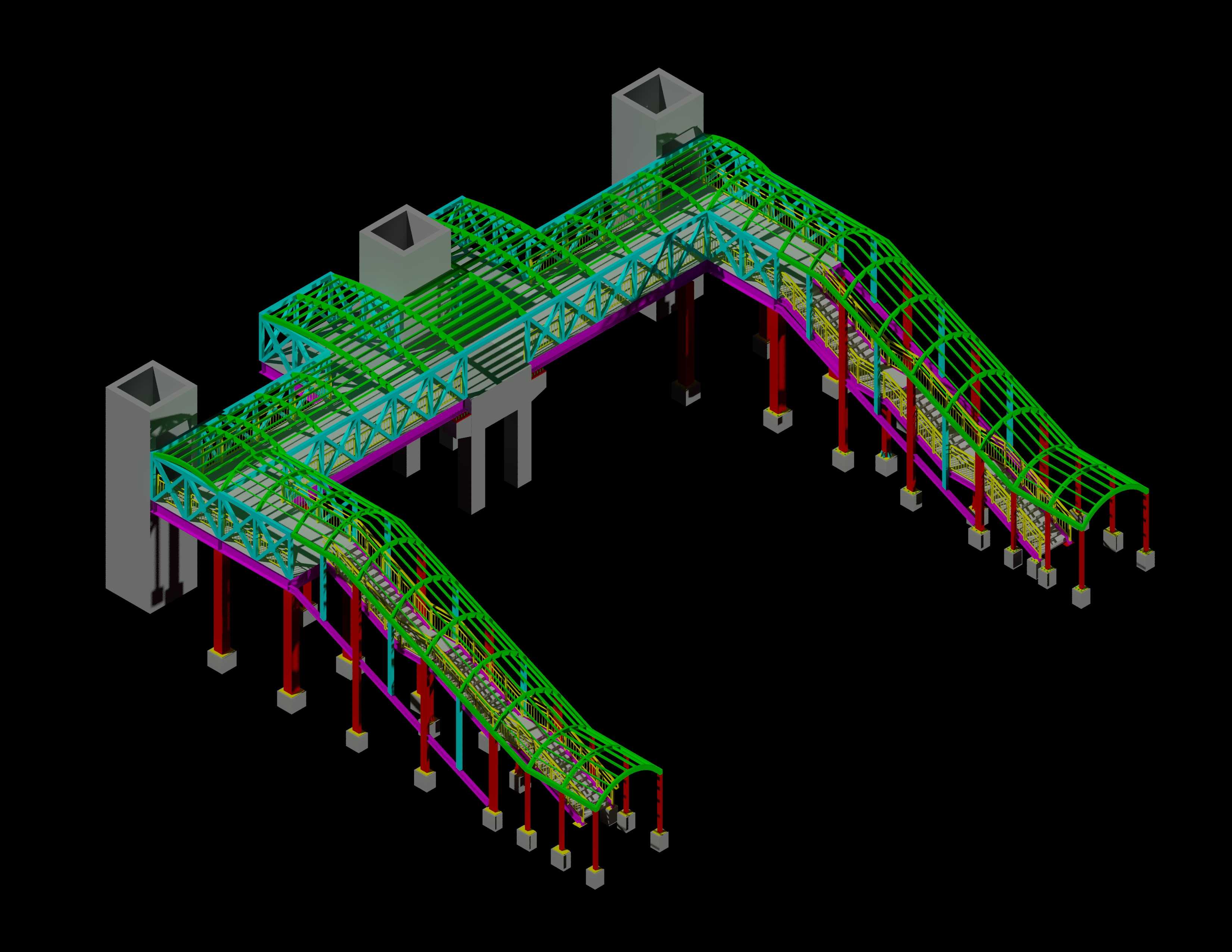

多跨折线型带顶棚钢结构人行天桥结构

　　该结构为适配城市复杂路口布设的多跨折线型人行过街设施，整体采用空间钢桁架作为主体承重体系，区别于常规直线型人行桥的布设逻辑，折线走向可灵活避让路口既有地下管线、地面构筑物与建筑出入口，无需对路口原有地面设施做大规模拆改，可直接架设于城市主次干道、厂区内部主干道、产业园区交叉路口上方，实现人流与车流的完全物理分隔，彻底消除平面过街的人车冲突风险，尤其适用于车流量大、行人过街需求集中的路段，也可用于大型厂区内部不同生产区块之间的人员连通，避免人员横穿货运通道引发的安全隐患。主体承重桁架采用上下弦杆加腹杆的空间格构形式，上弦杆同时作为顶棚支撑的基础结构，顶棚骨架沿桁架上弦连续布设，可实现遮阳挡雨的功能，适配不同气候条件下的行人通行需求；

　　桁架腹杆采用三角形稳定布设形式，可将桥面竖向荷载均匀传递至下部支撑结构，同时抵消折线段转折位置产生的水平扭矩，避免结构在动荷载作用下出现侧向失稳。桥面铺装层铺设于桁架下弦上方的次梁结构上，两侧设置连续防护栏杆，栏杆高度符合人行设施安全防护要求，可防止行人意外跌落。下部支撑采用钢筋混凝土承台加钢立柱的组合形式，钢立柱沿桥体走向分段布设，每个立柱底部设置独立混凝土承台，承台埋深根据布设区域的地基承载力确定，可适配软土地基、硬化路面等不同安装基面；立柱与主桁架之间采用刚性连接节点，可传递竖向荷载与水平方向的风荷载、地震作用，桥体两端分别设置梯道段与落地平台衔接，梯道同样采用钢桁架结构，踏步采用防滑构造，

　　梯道坡度符合人行设施的通行舒适度要求，梯道两侧设置与主桥连贯的扶手与防护结构。设计过程中优先考虑结构的模块化拆分逻辑，整桥可拆分为多个标准桁架段、梯道段、立柱段，所有构件均采用工厂预制加工，现场仅需通过高强螺栓完成拼接作业，无需大规模现场焊接，可大幅缩短现场施工周期，降低施工对路口通行的影响。结构的安装边界需满足桥下净空要求，确保桥下通行的机动车、货运车辆有足够的通行高度，桥体转折位置的曲率半径经过反复校核，既满足行人通行的转向舒适度，也避免桁架杆件出现应力集中的问题；整体结构的荷载取值严格遵循人行桥设计相关规范要求，可满足高峰期密集人流的通行荷载，同时预留了后期加装照明设施、标识标牌的荷载余量，

　　顶棚结构可根据实际使用需求选择不同的面板材质，兼顾透光性与遮雨效果。梯道与主桥的衔接位置设置过渡段，消除不同结构段之间的沉降差影响，立柱与承台的连接位置设置抗剪键，可承受水平方向的冲击荷载，所有钢结构构件表面均做防腐防锈处理，适配户外露天使用环境，延长结构整体使用寿命。
