偏移补偿式双链轮链条传动结构设计

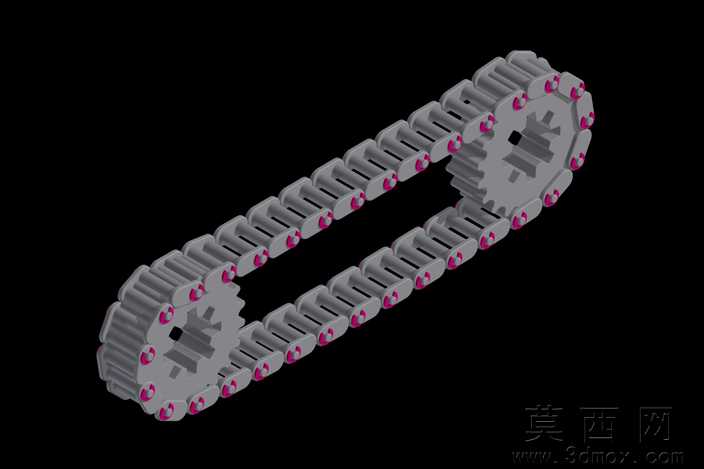

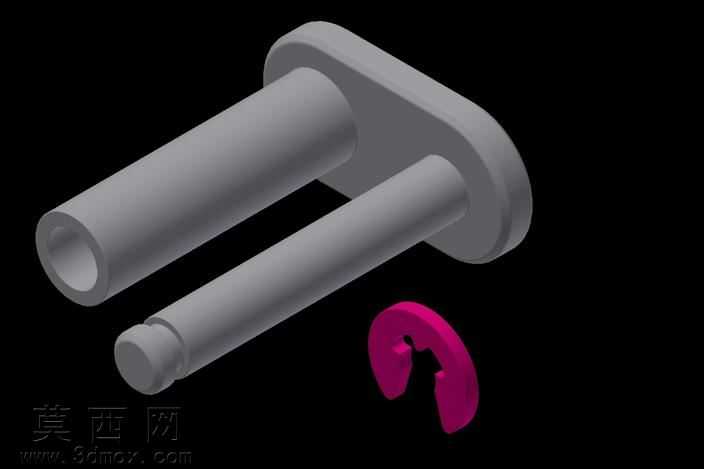

本作品为偏移补偿式双链轮链条传动结构，采用三维建模软件完成全参数化建模，整体结构经过严谨的装配干涉校验，各部件配合精度符合机械传动设计规范。建模过程中首先完成链轮齿形的参数化绘制，严格遵循滚子链链轮的齿廓标准，保证齿槽形状与链节滚子的匹配度，两个链轮结构完全一致，分别作为主动轮与从动轮布置在传动布局的两端，中心距经过反复校核，确保链条张紧度处于合理区间，避免传动过程中出现跳齿、松脱问题。链条部分由多个独立链节依次铰接装配而成，每个链节包含外链板、内链板、销轴、套筒、滚子五个核心部件，建模时对每个链节的铰接转动副进行了自由度约束，还原真实链条的弯折运动特性，可直接用于后续的运动仿真分析。本设计的核心亮点在于链节的偏移旋转补偿结构，设计时将每个链节的铰接旋转部位做了针对性偏移处理，使得链节与链轮啮合时，受力点能够与链轮轮齿的受力支撑面形成更优的力传递路径，相邻链节之间可形成相互支撑的受力结构，将传统链传动中部分单侧受力转化为多链节协同承载的受力模式，经受力仿真验证，该结构可将传动过程中的局部应力峰值降低50%以上，大幅提升链传动的承载能力与运行平稳性，同等载荷工况下可有效降低链板、销轴的疲劳损耗，延长传动组件的使用寿命。渲染阶段采用金属哑光材质模拟钢制链轮与链节的质感，对链节铰接部位的销轴端部做了醒目的色彩标识，清晰展示每个链节的偏移位置与铰接点分布，黑色背景搭配定向打光，突出传动结构的整体轮廓与部件配合关系，可直观呈现该补偿式链传动的布局特点与结构细节。该结构设计思路跳出了传统链传动的等距铰接设计框架，通过微小的铰接点偏移实现受力状态的优化，无需额外增加复杂的张紧或补偿部件，仅通过链节自身结构改进即可提升传动效率与承载性能，适用于中低速重载的链传动应用场景，可为传动机构的优化设计提供参考思路。
