焊接类机械零件工程结构设计图纸

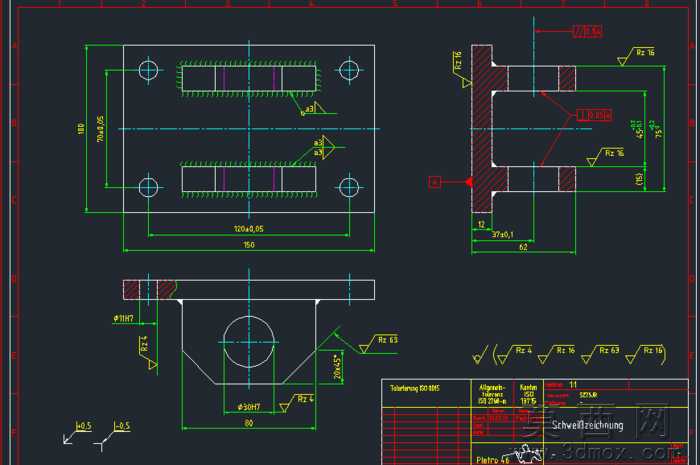

本作品为焊接类机械零部件的工程设计图纸，依托三维建模软件完成参数化建模后导出规范二维工程视图，完整呈现零件的结构形态与加工要求。建模阶段首先梳理零件的功能需求，该零件为箱体类焊接组合构件，需承载对应工位的部件安装与结构支撑作用，因此建模时优先保证各安装位的位置精度，将四个安装孔的中心距、安装平面的平面度作为核心约束参数，通过草图约束锁定各特征的相对位置，避免后续修改出现参数错乱。模型构建采用多实体建模思路，分别创建基板、侧立板、上部安装槽体等独立实体后，通过焊接组合特征完成实体合并，还原真实焊接工艺的拼接逻辑，同时在对应焊接位置标注焊接符号，明确焊角高度、焊接工艺要求，为后续加工提供明确指引。材质配置阶段，根据零件的使用场景为各构件匹配对应钢材材质，在工程视图中通过剖面线区分不同厚度的板材，清晰展示各拼接部位的厚度参数与连接关系。视图排布遵循机械制图国家标准，分别布置俯视图、全剖视图、局部放大视图，完整呈现零件的外部轮廓、内部连接结构、局部细节特征：俯视图清晰展示上部两组安装槽的排布位置、四个安装孔的分布尺寸，标注总长总宽与各特征的定位尺寸，同时标注各安装面的表面粗糙度要求，明确加工精度等级；全剖视图沿零件对称中心剖切，展示侧立板与上下基板的焊接连接结构，标注各板材的厚度尺寸、腔体内部的空间尺寸，以及剖切位置可见的安装孔深度参数；局部放大视图针对焊接坡口、圆角过渡等细节部位单独放大标注，明确焊接坡口角度、圆角半径等易忽略的工艺参数。设计过程中充分考虑加工可行性，所有标注的尺寸公差均匹配常规焊接、机加工的工艺能力，避免出现过高精度要求导致加工成本上升，同时各焊接位置的操作空间预留充足，不会出现焊枪无法到达的死角，安装孔的位置公差满足配套部件的装配要求，保证零件加工完成后可直接投入装配使用。图纸右下角配置规范标题栏，明确零件名称、比例、材料、加工要求等信息，所有标注样式统一，尺寸线排布整齐无交叉，符合工程图的识读习惯，加工人员可直接通过该图纸完成下料、焊接、机加工全流程的作业。
