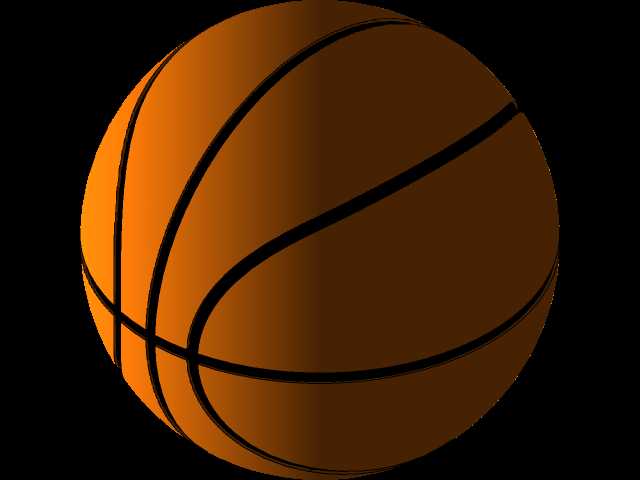

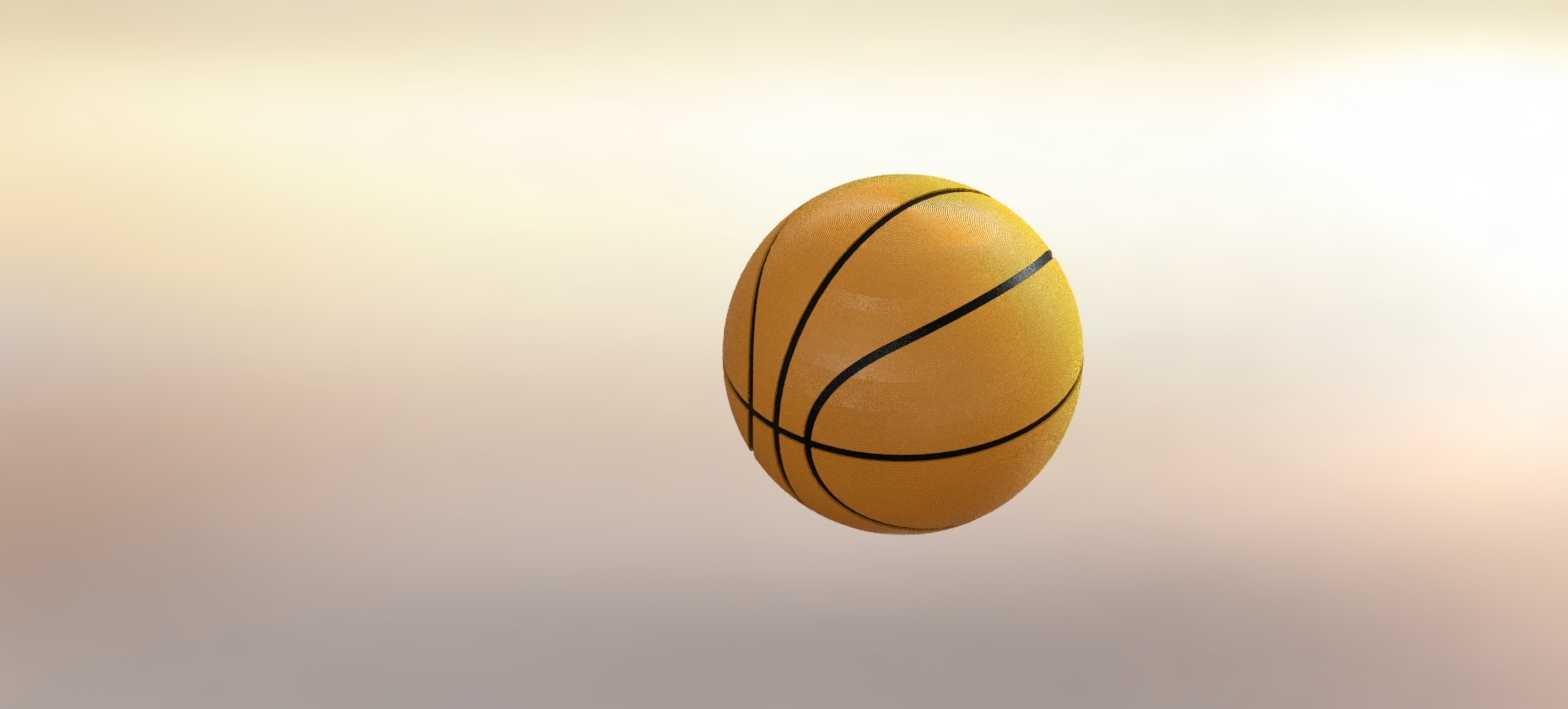

标准竞赛用篮球外观结构三维数模

　　做体育器材配套结构设计快八年，经手的球类相关配套工装、展示道具、模拟训练装置数模不下四十套，这次还原的标准竞赛用篮球结构数模，是去年给青少年篮球训练营做投篮轨迹模拟实训台时，反复校准过曲面精度的版本，当时为了匹配实训台的视觉识别模块对球体轮廓的捕捉精度，前前后后调整了七次曲面拼接公差，最后成品的识别匹配度能稳定在98%以上。

　　先从实际应用场景说，这个数模不是单纯做外观展示用的，首先能适配体育用品生产环节的篮球胎具、外包装定型模具的结构设计参考，做篮球生产的厂家在开模前，可以直接导入这个数模做曲面贴合度校验，避免开模后出现筋槽错位、表皮拼接缝偏移的问题；其次是商用投篮训练设备的研发，比如自动发球机的出球口弧度校准、篮板反弹角度模拟、AI视觉捕捉系统的球体轮廓标定，都需要精准的球体曲面数据做支撑，之前有客户做校园智慧篮球馆的互动投影装置，就是用同精度的篮球数模做碰撞检测基准，调试完的装置能精准识别球体触碰篮板、篮筐的不同位置，实时反馈投篮角度偏差。

　　说到功能特性，这个数模完全还原了标准七号竞赛篮球的表面筋槽结构，八瓣球面的拼接弧度完全贴合国际篮联的尺寸规范，表面的筋槽深度控制在6mm，宽度8mm，这个尺寸是反复核对过职业赛事用球的实测数据的，筋槽的过渡圆角做了R1.2的处理，既还原了真实篮球的触感分区，也能在做运动仿真的时候，准确模拟球体旋转时筋槽带来的空气阻力影响，不会像简化的光滑球体模型那样，仿真出来的投篮轨迹和实际情况偏差超过15度。球体的整体直径严格控制在246mm，圆周尺寸误差不超过0.5mm，完全符合七号篮球的尺寸公差要求，做配套的球架、球筐、收纳装置设计的时候，直接调用这个数模做干涉检查，不用再反复核对实物尺寸。

　　设计思路上，一开始没有直接用球体旋转切除的笨方法做筋槽，那样做出来的曲面在八瓣拼接的位置会出现G0连续的硬边，和真实篮球的曲面过渡不符。当时是先做基准球体，然后根据篮球表皮的拼接缝线轨迹投影出八条空间曲线，再用曲面偏移的方式做出筋槽的下沉结构，每一片球面的曲面都做了曲率连续检查，确保相邻曲面之间没有曲率突变，渲染出来的光影效果和真实篮球完全一致。另外特意保留了球体表面的微小弧度起伏，没有做成绝对光滑的理想球体，因为真实的篮球充气后表面会有极细微的膨胀变形，这个细节在做碰撞仿真的时候很重要，光滑理想球和篮筐碰撞后的反弹角度偏差，会比带真实表面弧度的模型大8%左右，做高精度训练设备仿真的时候，这个偏差足以影响最终的设备参数校准。

　　再说到安装边界和适配尺寸，这个数模的基准原点设置在球体几何中心，不管是导入到运动仿真环境做抛射轨迹模拟，还是装配到发球机、篮球收纳架、展示台的装配体里，都能直接通过原点配合快速定位，不需要额外调整坐标。如果是做篮球展示台的设计，配套的托架弧形接触面可以直接提取球体对应纬度的曲面做贴合，配合间隙能控制在0.2mm以内，不会出现托架卡不住球或者接触面过大影响展示效果的问题。如果是做篮球生产的硫化模具设计，直接提取数模的外表面偏移表皮厚度就能得到模腔曲面，比手动测绘的效率高至少三倍，而且曲面精度比三坐标测绘的点云拟合模型更高，不会出现点云拼接带来的局部曲面凹凸问题。

　　之前帮客户做篮球自动收纳装置的设计时，就是用这个精度的数模做通道尺寸校验，一开始设计的通道直径是255mm，做干涉检查的时候发现球体在通道内滚动时，筋槽位置会和通道内壁的加强筋发生剐蹭，后来把通道直径调整到258mm，同时把内壁加强筋的位置偏移了2mm，实际加工出来的装置完全没有卡球的问题。还有做儿童篮球训练用的软质篮球改型设计时，也可以在这个数模的基础上直接缩放直径，调整筋槽深度，不用重新搭建曲面框架，能大幅缩短改型设计的周期。
