铰接式多孔安装连接支架结构设计

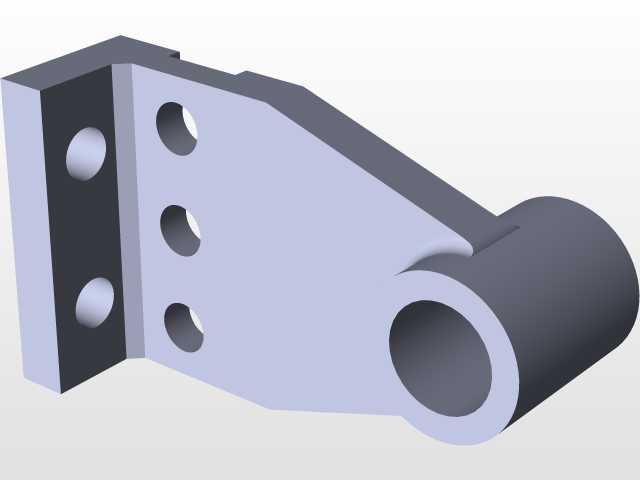

　　这类带铰接端的多孔安装支架，在轻工输送线、小型自动化工装的摆臂联动结构里十分常见，日常做结构设计时经常会碰到类似的安装需求——既要保证构件和安装基面的连接刚性，又要给联动杆件留出顺畅的转动自由度，避免运动过程中出现卡滞、应力集中的问题。从结构本身来看，构件一侧是平整的安装贴合面，上面排布了三个等距的通孔，这三个孔的位置精度直接决定了支架安装后的姿态偏差，设计时孔位公差一般会控制在±0.1mm以内，贴合面的平面度要求不低于0.05mm，保证安装后和基面完全贴合，不会因为局部间隙导致连接螺栓受额外的剪切力。和安装面垂直衔接的是带斜度过渡的支撑臂，这个斜度不是随意设定的，是根据实际安装空间里的避让需求做的结构优化，

　　既可以减少支架整体的重量，又能避开相邻运动构件的运动轨迹，避免设备运行时出现干涉。支撑臂末端是一体化的筒状铰接座，内孔是和配套销轴配合的关键工作面，内孔的圆柱度、表面粗糙度都有明确要求，一般粗糙度要达到Ra1.6，保证销轴转动时的顺滑度，减少长期往复运动带来的磨损。设计这类支架的时候，首先要核算的是铰接端的径向载荷，根据载荷大小确定铰接内孔的直径、筒状座的壁厚，避免负载过大时出现铰接座开裂、变形的问题；其次要确认安装面三个孔的中心距，要和安装基面上的预装螺孔位置完全匹配，不能出现孔位错位导致无法装配的情况。另外，安装面和铰接臂之间的过渡圆角也很关键，不能做直角过渡，否则应力会集中在转角位置，

　　长期受交变载荷的话很容易从转角处出现疲劳断裂，一般会根据板材厚度设置R3-R5的过渡圆角，分散应力集中点。从安装边界来看，这类支架的整体厚度一般根据负载等级选择，轻载场景下常用6-8mm的板材加工，重载场景会加厚到10-12mm，铰接内孔的直径要和配套销轴的直径做基孔制间隙配合，间隙量控制在0.02-0.05mm之间，既保证转动灵活，又不会因为间隙过大出现晃动。实际应用中，这类支架常用来作为气缸摆杆的连接支座、防护门的转动铰接座、或者小型料斗的翻转支撑件，安装时三个连接螺栓要采用对角紧固的方式，保证安装面受力均匀，铰接内孔处要定期加注润滑脂，减少销轴和孔壁的磨损，延长构件的使用寿命。建模过程中要特别注意安装孔的沉头深度，

　　如果是采用内六角螺栓安装，沉头深度要保证螺栓头部完全沉入安装面以下，不会突出表面影响其他构件的运动；铰接端的端面要和铰接臂的侧面保持垂直，避免销轴安装后出现偏斜，导致转动时卡滞。很多新手设计这类零件的时候，容易忽略安装面和铰接孔中心的距离公差，这个尺寸直接决定了联动机构的运动行程，如果尺寸偏差过大，会导致整个联动机构的动作位置出现偏移，无法达到设计预期的运动效果。另外，支撑臂的斜度设计还要兼顾加工工艺性，如果是采用板材铣削加工，斜度的角度要尽量选择常规刀具可以加工的角度，避免出现过小的内角导致加工难度提升、增加不必要的加工成本。
