液压挖掘机工作臂铰接结构实体设计

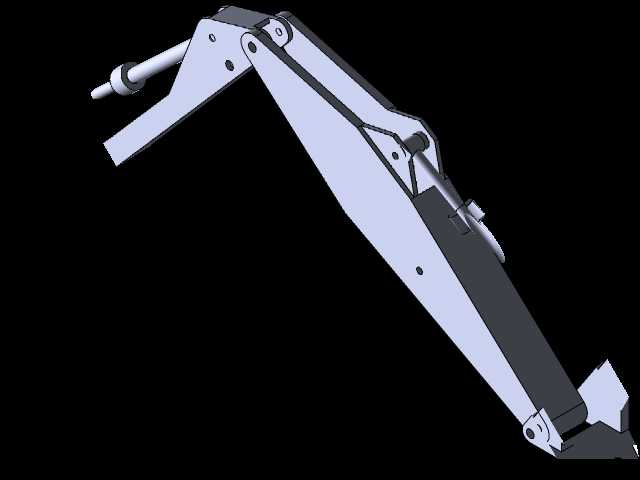

　　在土方作业、矿山剥离、市政管线开挖等工程场景中，挖掘机的工作装置直接决定整机作业覆盖范围与负载能力，其中动臂、斗杆及配套液压油缸组成的铰接连杆体系，是完成挖掘、提升、卸料全动作循环的核心承载结构。这套实体建模的工作臂组件，完全按照液压挖掘机实际作业的受力逻辑搭建，没有做简化的工艺省略，每一处铰接销轴的配合面、油缸支座的焊接贴合面、臂体内部的加强筋布置都还原了量产机型的结构特征。

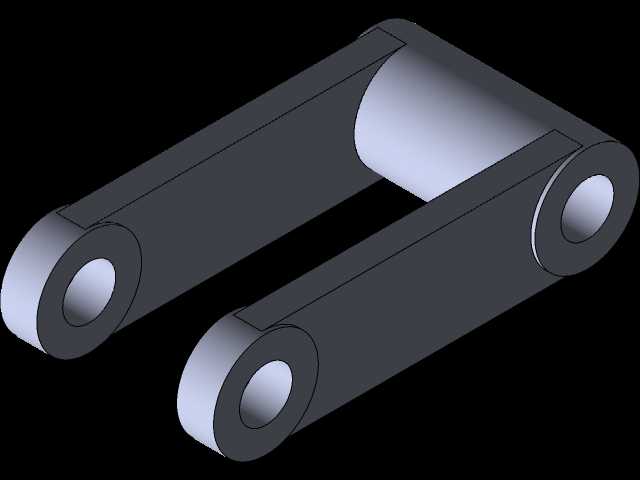

　　从实际用途来看，该组件承担着将液压油缸的直线推力转化为斗端切削力的作用，动臂根部铰接于上车转台，通过大腔进油实现动臂的举升与下降，斗杆铰接于动臂前端，配合斗杆油缸完成收斗与开斗动作，各铰接点的相对位置直接决定了最大挖掘深度、最大挖掘半径以及卸料高度这些核心作业参数。建模过程中优先保证了各运动副的干涉校验，全行程摆动过程中臂体与油缸、销轴与轴套之间没有出现运动卡滞的问题，相邻结构件的安全间隙控制在5mm以上，符合工程机械设计中运动件预留安全间隙的通用规范。

　　设计思路上没有追求外观的曲面流畅度，而是完全围绕受力传递路径布置结构：臂体采用变截面箱型结构，在油缸支座、铰接耳板这些应力集中的位置，额外增加了贴板加强，避免交变载荷下出现焊缝开裂的问题；所有铰接孔的位置度公差在建模时做了基准约束，保证同轴线两侧耳板的孔位同轴度误差控制在安装允许范围内，避免实际装配时出现销轴别劲、磨损加剧的问题。液压油缸的安装距按照中挖机型的常用参数设定，缸筒与杆径的比例匹配16-20MPa的常规液压系统压力，保证斗端输出的挖掘力能够应对三类土的切削作业需求。

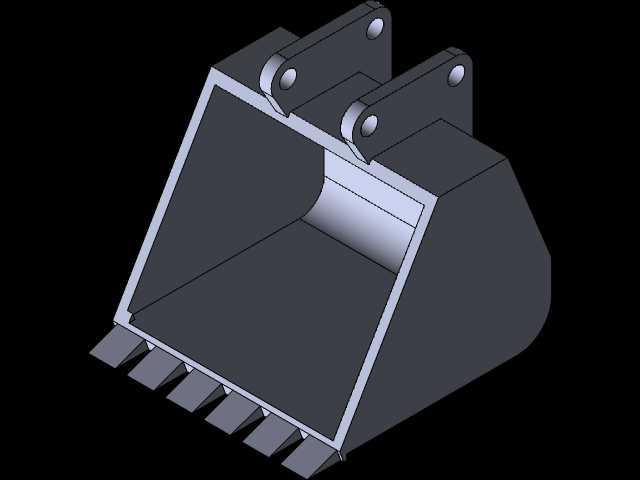

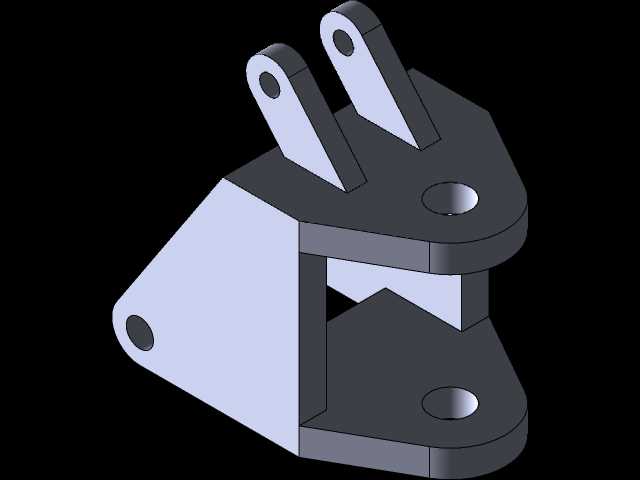

　　从安装边界来看，动臂根部的双铰接耳板间距、销轴直径都适配通用20吨级挖掘机的转台连接尺寸，不需要额外做转接结构就能完成上车匹配；斗杆前端的铰接孔位适配标准斗杆与铲斗的连接尺寸，用户可以根据作业需求更换不同斗容的铲斗或者破碎锤等属具。臂体的外形宽度控制在转台两侧履带的内廓范围内，保证回转过程中不会与履带架、走台板发生刮碰；油缸的管路布置预留了足够的固定卡扣安装位，避免作业过程中高压胶管与臂体发生摩擦破损。

　　在结构细节处理上，所有耳板的边缘都做了倒角处理，既避免焊接应力集中，也能消除装配过程中的锐边割伤风险；臂体上预留的检修孔位置刚好对准内部加强筋的空档，不会削弱整体结构强度，同时方便后期对内部焊缝进行检查补焊。整个模型的实体特征完全支持后续的工程图导出，可以直接提取各板件的下料尺寸、铰接孔的加工精度要求，也能导入有限元分析软件做不同工况下的应力应变校核，对于刚接触工程机械结构设计的人员来说，能够直观理解连杆机构的力传递逻辑、液压执行件与结构件的匹配方法，也可以作为同类型工作臂改型设计的基础参照，减少从零开始建模的重复工作量。在实际选型匹配时，只需要根据目标机型的吨位调整臂体板厚、铰接点跨距，就能快速衍生出适配不同作业场景的工作臂配置，比如加长臂用于河道清淤、短臂用于重载岩石挖掘，核心的铰接结构逻辑不需要做大幅调整。
