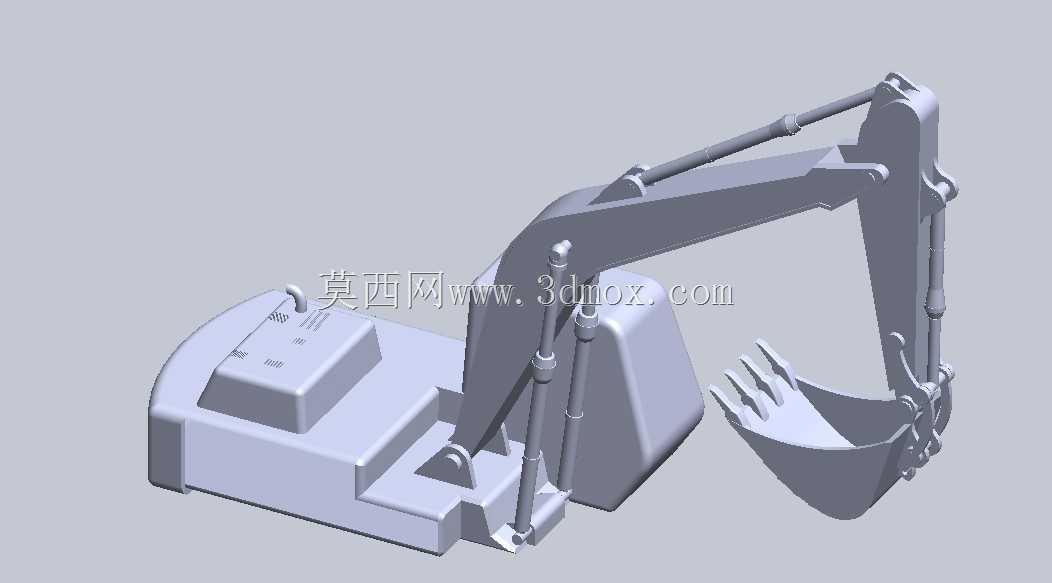

小型履带式液压挖掘作业机械三维结构

　　这套三维结构完整还原了小型液压挖掘机的核心机械构成，覆盖行走底盘、回转平台、工作装置三大核心总成，可直接用于结构原理演示、教学实训、虚拟仿真场景搭建，也能作为同吨位机型改型设计的基础参考框架。从实际工程应用场景来看，这类小型挖掘设备多用于市政管网沟槽开挖、小区绿化土方整理、狭小场地拆除作业、农田水利设施修整，相比中大型挖掘机，它对作业场地的空间要求更低，能在宽度不足三米的巷道、庭院内完成回转作业，不会对周边已建成的铺装路面、绿化植被造成额外破坏。从功能特性上看，模型完整复现了工作装置的铰接传动逻辑：动臂、斗杆、挖斗分别通过对应的液压油缸驱动，各铰接点的销轴配合间隙按照实际工程公差预留，可模拟全行程的挖掘、提升、卸料、复位动作，

　　能直观展示复合动作时的部件运动干涉边界，比如动臂举升极限位置与回转平台的安全距离、斗杆收折时与履带架的最小间隙，这些参数在实际改型设计中直接决定了设备的作业范围上限。回转平台部分集成了动力舱、操作舱的占位结构，配重块的外形与安装位置按照小型机的重心匹配逻辑设置，保证模拟满斗回转时的重心稳定性，不会出现前倾失稳的结构问题；行走底盘采用履带式结构的简化建模，履带架的安装接口、回转支承的连接法兰位置都按照通用小型挖机的尺寸逻辑预留，可直接拓展行走马达、张紧装置的细节结构。设计思路上，这套结构优先保证核心运动副的逻辑正确性，没有做过度的细节冗余，对于面向教学、原理演示的场景，使用者可以快速拆解各总成的连接关系，

　　理解液压执行元件与结构件的力传递路径；如果用于改型设计，可以在现有框架基础上调整动臂长度、斗杆折弯角度、挖斗容量，快速适配不同作业半径的需求，比如更换窄幅挖斗用于管线开挖，更换破碎锤附件用于拆除作业时，只需要调整前端属具的安装接口尺寸，无需重新搭建整机的基础结构。外形尺寸方面，这套小型挖掘机械的整机长度按照六吨级小型挖机的比例设置，运输状态下整机长度控制在六米以内，整机宽度控制在两米以内，回转平台的尾部回转半径小于一米，完全适配狭小场地的作业边界要求；安装边界上，各液压油缸的铰接点位置、回转支承的安装孔位、底盘与平台的连接螺栓孔分布都参考通用机型的参数设置，可直接对接标准属具、通用液压元件的模型库，不需要额外调整安装接口。

　　在实际结构设计工作中，这类整机框架模型能大幅缩短前期方案的搭建周期，设计人员不需要从零开始绘制每个结构件的基础外形，只需要根据具体的性能参数调整各部件的截面尺寸、板厚参数，就能快速完成方案的初步评审，同时可以直接导入运动仿真模块，验证各作业姿态下的部件干涉情况、作业范围覆盖度，提前规避设计阶段的结构冲突问题。比如在做市政用小型挖机的定制改型时，需要给动臂加装偏摆功能，就可以在现有动臂根部的铰接位置增加偏摆油缸的安装座，通过仿真验证偏摆时的管路布置空间、与平台侧方的干涉边界，不需要重新搭建整机的运动关系。另外，这套模型的结构分件逻辑完全匹配实际生产中的部件拆分方式，底盘、平台、工作装置各自为独立的子装配体，方便不同设计人员协同开展细节设计，比如负责底盘的设计人员可以直接在现有履带架基础上细化行走机构的张紧装置、托链轮、支重轮结构，负责工作装置的设计人员可以同步优化动臂的内部加强筋布置、斗杆的受力结构，不会出现装配基准不统一的问题。对于面向职业院校的工程机械实训教学场景，这套模型可以用来拆解展示挖掘机的动力传递路径：从发动机输出动力到液压泵，通过液压管路分配到各执行油缸、行走马达、回转马达，最终实现行走、回转、挖掘的复合动作，相比平面原理图，三维结构能让学员更直观理解各部件的空间位置关系，快速建立整机的结构认知。
