内燃机点火用火花塞结构三维数模

项目分类:通用机械零部件 发布时间:2022-05-03 ID:622771
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模
  • 内燃机点火用火花塞结构三维数模

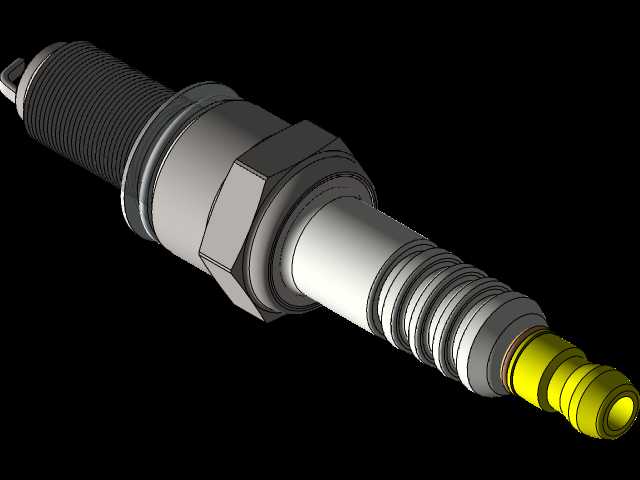

  做动力系统配套结构设计快十二年,经手的内燃机周边配套数模没有一百也有八十,火花塞这类看着尺寸不大的点火核心部件,实际建模时要抠的细节半点不比大型壳体件少。很多刚入行的结构工程师觉得火花塞就是个带电极的小金属件,随便画个柱状结构凑数就行,真到做整机装配干涉检查、点火性能匹配验证的时候才会发现,每一段台阶的直径差、每一处倒角的角度、内腔的壁厚均匀度,全都会直接影响实际装机后的使用效果。

  先从实际应用场景说,这类结构的火花塞主要适配小排量通用汽油机,覆盖园林机械里的割灌机、小型发电机组、踏板摩托车这类常用动力设备,安装位置在气缸盖的燃烧室顶部,一端暴露在燃烧室的高温高压燃气环境里,另一端连接高压点火线束,工作时要承受上千摄氏度的瞬时燃气温度、数个兆帕的燃烧爆发压力,还要扛住点火时两万伏以上的高压电冲击,同时还要保证和气缸盖安装孔之间的密封性能,不能出现燃气泄漏、电极积碳、绝缘击穿这类常见故障。

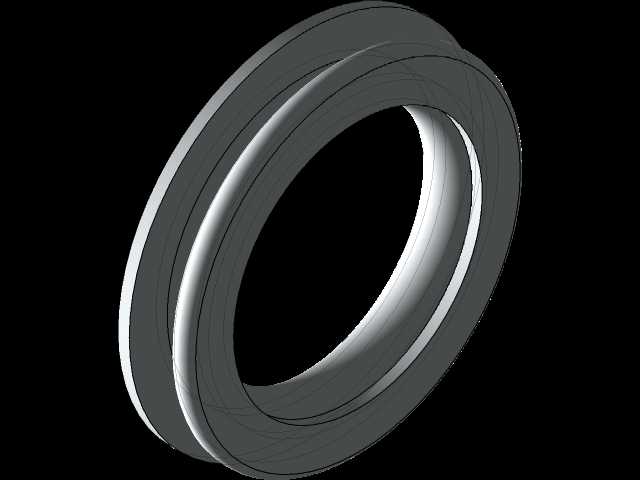

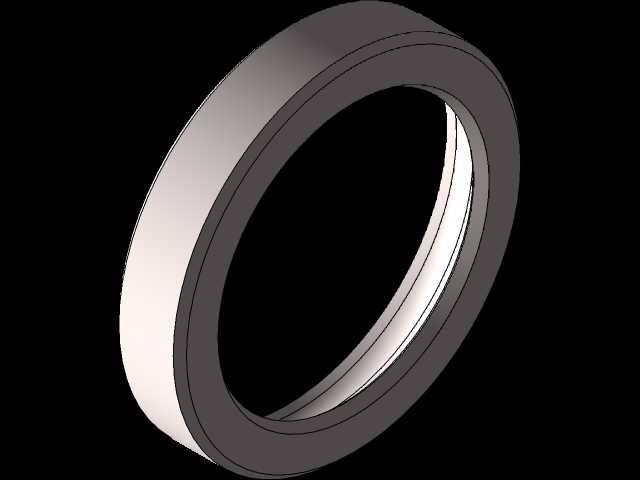

  做这个数模的时候,最先敲定的是安装配合边界:和气缸盖配合的安装螺纹段严格遵循通用小排量汽油机的M14×1.25标准螺纹规格,螺纹有效长度控制在12.7mm,这个尺寸是匹配常见的半球形燃烧室深度定的,太长会导致电极伸入燃烧室过深,提前接触油气混合气引发早燃,太短则会让点火点位置偏离燃烧室核心区,导致燃烧不充分、动力输出下降。螺纹上方的六角拧合段对边尺寸做的是16mm,刚好匹配常规火花塞套筒的尺寸,不会出现套筒卡滞、拧装打滑的问题,六角段和螺纹段之间设计了一圈密封垫圈安装槽,槽深1.2mm,配套的铜质密封垫圈压缩量控制在0.3mm左右,既能保证拧紧后的密封效果,又不会因为压缩量过大导致垫圈塑性变形失效,后续拆卸维护的时候也能顺利取出。

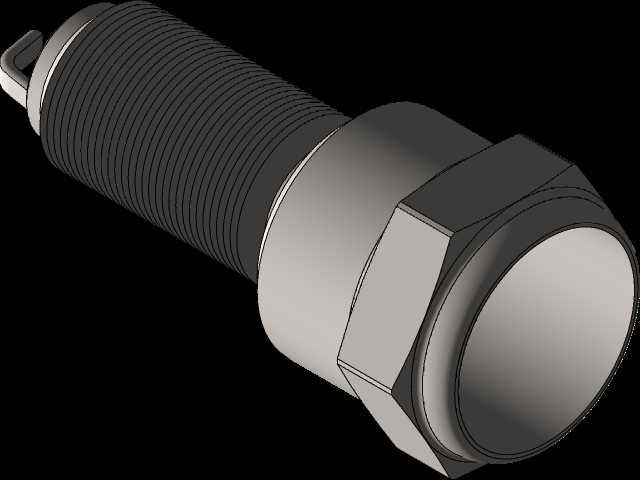

  再说到外形结构的设计思路,主体的绝缘瓷套外部包裹的金属壳体做了三段阶梯式的变径结构,不是随便做的等直径圆柱:靠近六角段的位置直径最大,做20.8mm,这一段是和气缸盖安装孔的沉台位置配合的,起到安装定位的作用,能避免火花塞装歪导致的电极偏置;中间段直径收窄到18mm,给气缸盖的冷却水道预留出足够的壁厚空间,不会因为火花塞壳体直径过大导致气缸盖局部壁厚不足,出现铸造缺陷或者冷却强度不够的问题;最靠近燃烧室的下段直径进一步收窄到14mm,和螺纹大径保持一致,减少伸入燃烧室部分的结构占比,给进气门、排气门的开启动作留出足够的安全间隙,避免气门运动过程中碰擦火花塞壳体。

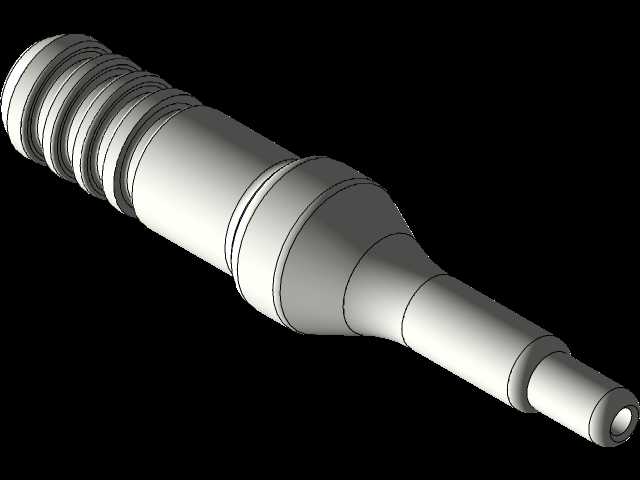

  内腔的结构设计是整个数模的核心,中心电极的安装孔同轴度要求控制在0.05mm以内,要是同轴度超差,点火时的火花间隙就会出现周向不均匀的问题,有的位置间隙过大跳火困难,有的位置间隙过小容易积碳短路,直接影响点火可靠性。中心电极伸出陶瓷绝缘体端面的长度控制在2.5mm,侧电极和中心电极的点火间隙留的是0.7mm,这个间隙值是匹配常规电容放电式点火系统的输出电压定的,既能保证低温冷启动时能顺利跳火,又能在高转速工况下避免出现断火问题。陶瓷绝缘体的外露段做了多道环形棱结构,不是为了好看,一是增加绝缘体表面的爬电距离,避免高压电在潮湿环境下沿绝缘体表面出现闪络漏电,二是增加散热面积,让陶瓷体吸收的热量能更快通过金属壳体传递到气缸盖的冷却系统里,防止绝缘体温度过高出现炽热点火。

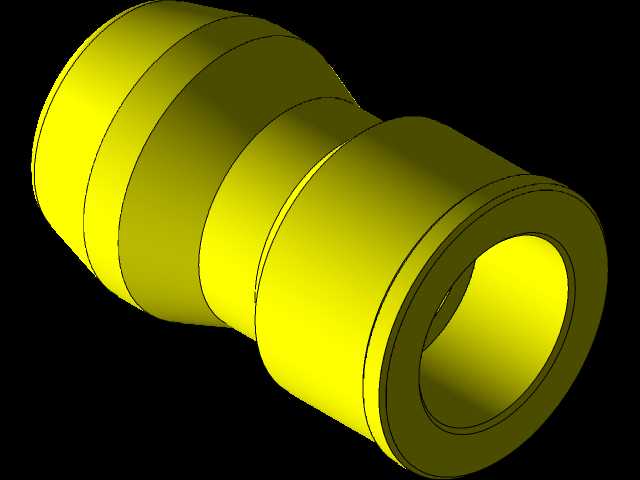

  建模的时候特意把壳体内部的密封填充层结构也做了出来,就是金属壳体和陶瓷绝缘体之间的滑石粉填充腔,这个腔体的轴向长度留了8mm,填充压实后的滑石粉能起到三个作用:一是保证陶瓷体和金属壳体之间的同轴定位,避免车辆或者设备运行时的振动导致陶瓷体松动错位;二是实现气体密封,防止燃烧室内的高压燃气从壳体和陶瓷体的配合间隙处泄漏出去;三是缓冲热胀冷缩产生的应力,因为金属壳体和陶瓷绝缘体的热膨胀系数差得比较大,发动机冷热交替工作的时候,填充层能吸收两者变形量差产生的应力,不会出现陶瓷体被挤裂的问题。

  很多人做这类零件建模的时候容易忽略接线端的结构,这个数模里的接线螺母做了M4的标准螺纹,接线端的锥面角度做了60度,和高压点火线的接头锥面能完全贴合,既保证接触电阻足够小,不会因为接触不良出现点火能量损耗,又能在拔插点火线的时候有合适的插拔力,不会因为车辆振动导致接线松脱,也不会因为配合过紧导致维护的时候拔坏点火线接头。另外在金属壳体的表面,建模时预留了滚花纹理的结构位置,虽然装机后这部分是被点火线圈护套盖住的,但滚花结构能增加和护套之间的摩擦力,避免护套在长期高温环境下老化松脱,同时也能在手工初步拧装火花塞的时候增加摩擦力,不会因为手上有油出现打滑。

  做装配验证的时候,特意把这个数模和之前做的152F汽油机气缸盖数模做了虚拟装配,检查了全工况下的干涉情况:活塞在上止点位置时,活塞顶面和火花塞电极端面的最小间隙留了1.2mm,完全满足高压缩比工况下的安全距离要求,不会出现活塞顶碰电极的问题;进气门最大升程位置时,气门头部和火花塞壳体的最小间隙有2.3mm,哪怕气门出现轻微的弹簧共振弹跳,也不会碰擦到火花塞;冷却水道和火花塞安装孔之间的最小壁厚有3.5mm,满足铝合金铸造的最小壁厚要求,不会出现铸造时的穿壁缺陷。

  从散热特性的匹配来说,这个结构的火花塞热值属于中等热值范围,壳体的散热路径长度经过反复调整,能保证火花塞工作时的自清洁温度保持在450-850摄氏度之间,温度太低的话燃油燃烧产生的积碳会附着在绝缘体表面,导致电极短路漏电,温度太高的话会出现炽热点火,引发发动机爆震,甚至提前烧蚀电极。建模的时候把壳体和气缸盖接触的密封面平面度要求设为0.02mm,保证接触热阻足够小,能让火花塞吸收的热量顺利传递出去,不会出现局部过热的问题。
