斜顶单通道穿行式人员消毒小屋结构设计

　　这款穿行式消毒小屋的结构设计，最初是针对商超入口、园区闸机旁、社区出入口这类人员流动密集但场地局促的落地场景做的适配，区别于常见的多通道消杀设备，单通道的窄体结构可以直接嵌入现有通行动线，不需要额外对场地做大规模动线改造，安装时只需要预留平整的硬化地面即可，不需要额外做预埋固定，整体落地的适配性更强。

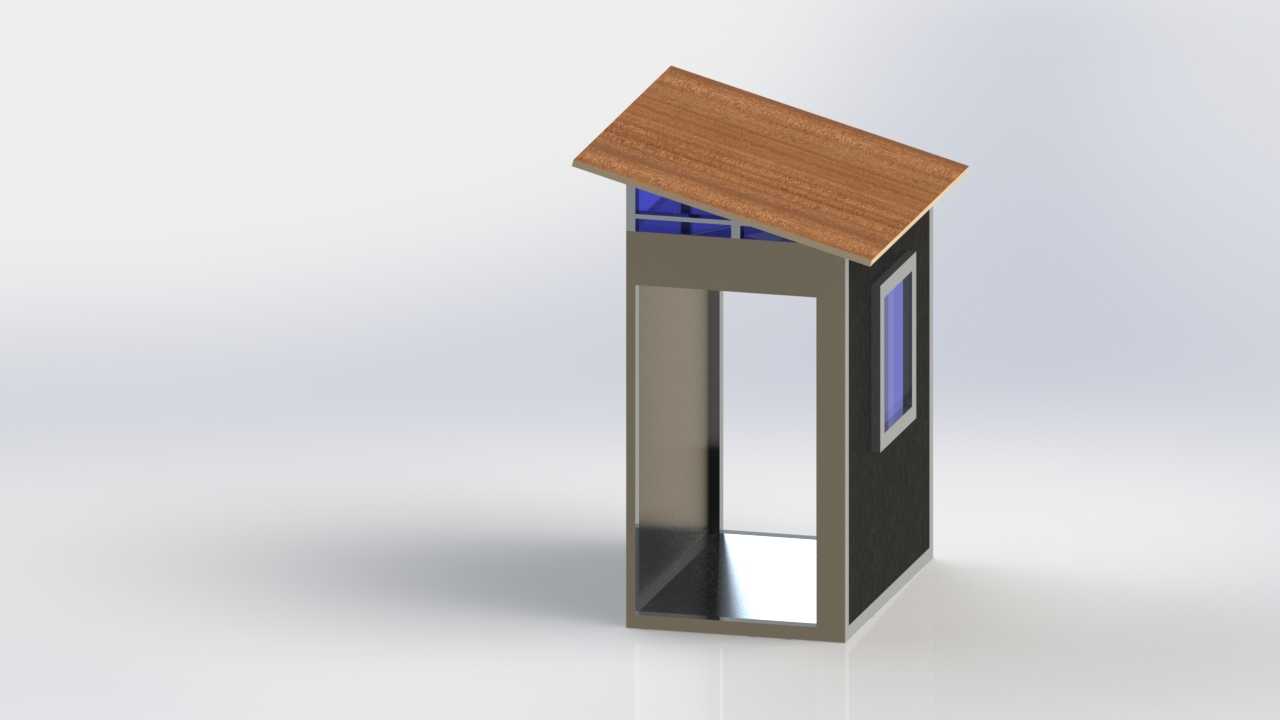

　　从功能实现逻辑来看，设备采用单进单出的穿行逻辑，人员从敞开侧进入后，在通道内停留数秒即可完成周身消杀，侧面预留的封闭腔体用来布置雾化消杀模块、供电控制组件以及储液单元，所有管线都隐藏在侧墙的金属框架内部，既避免外露管线被过往人员剐蹭损坏，也能让设备外表面保持平整，日常清洁消杀时没有卫生死角，适配公共场所高频次的表面消杀需求。顶部的斜顶结构并非单纯的造型设计，一方面是考虑户外落地时的排水需求，斜向角度可以让雨水自然顺着坡面滑落，不会在顶部积留渗进内部腔体，另一方面斜顶向外延伸的檐边可以给进出人员提供短暂的遮雨空间，避免雨天人员在入口处扎堆停留，影响通行效率。

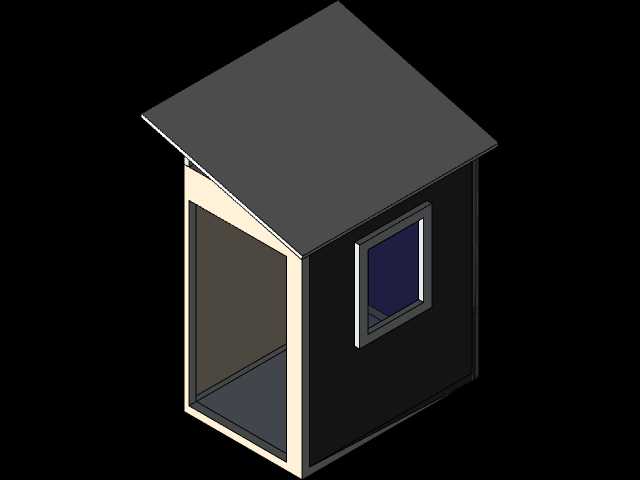

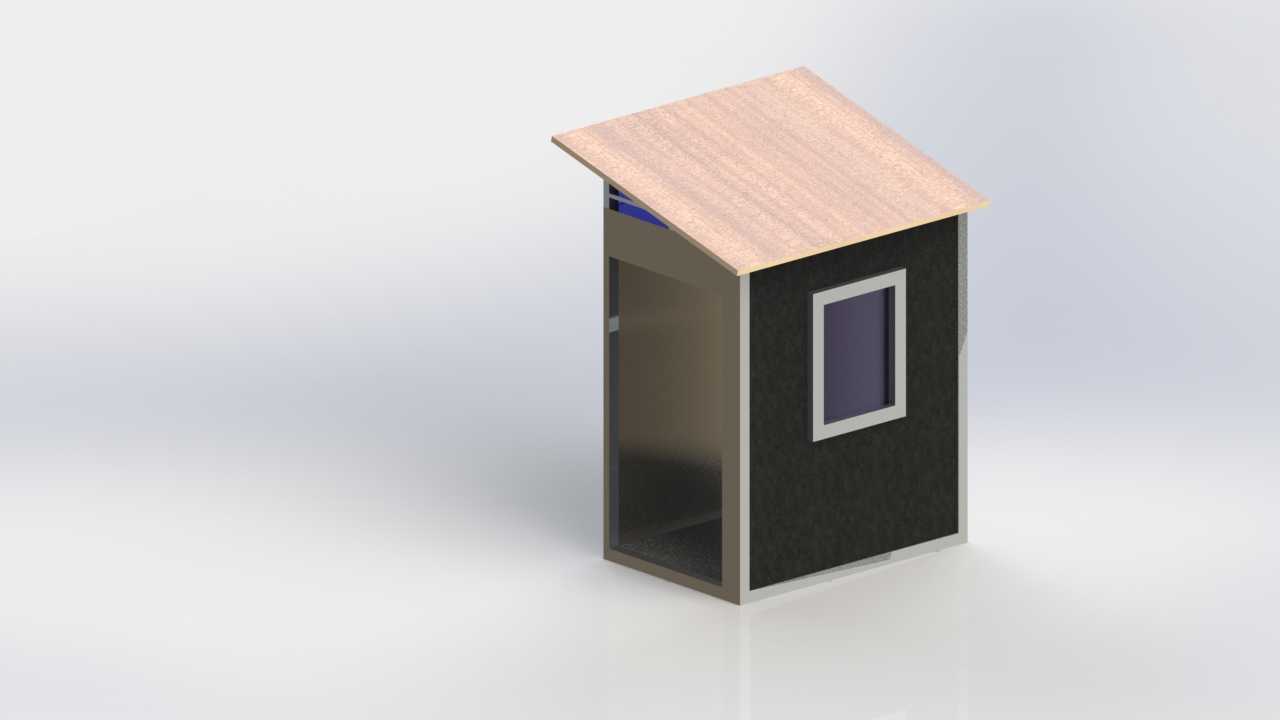

　　做结构建模时，主体框架采用矩形金属型材做拼接，整体的宽度控制在1米以内，长度控制在1.4米左右，整体高度控制在2.3米，这个尺寸边界既可以保证成年男性通行时不会有局促感，也能适配大部分标准人行通道的宽度要求，不会占用过多的公共通行空间。侧墙部分采用金属蒙皮加透明视窗的组合设计，透明视窗的位置刚好对应人员站立时的视线高度，既可以让外部值守人员观察内部消杀进度，也能减少密闭空间给通行人员带来的压抑感，视窗采用嵌入式安装，边缘做密封压条处理，避免消杀雾气或者雨水从接缝处渗入。底部采用整体式金属底板，表面做防滑纹理处理，底板和框架之间做满焊密封，避免消杀液残留在缝隙内滋生细菌，同时底板的边缘做微小的坡度设计，多余的消杀凝液可以顺着坡度流向预留的排液口，统一收集处理不会随意流到地面造成湿滑。

　　在结构细节的处理上，入口侧完全敞开不设置门扇，避免频繁开关门带来的接触污染风险，也能提升通行效率，高峰时段可以实现连续通行消杀。侧墙内部预留了模块安装的导轨位，后期维护时不需要拆解整体框架，只需要打开侧墙的检修盖板就可以更换雾化喷头、补充消杀液或者检修电路组件，大幅降低后期运维的拆解难度。顶部斜顶的下方预留了照明模块的安装位，光线可以顺着斜顶的角度均匀照进通道内部，不需要额外加装外置照明，也避免光线直射通行人员的眼睛。框架的所有拼接处都做圆角过渡处理，避免尖锐边角磕碰过往人员，适配公共场所的安全使用要求。

　　从实际落地的适配性来看，这款结构既可以作为固定消杀点位长期部署，也可以加装脚轮做成可移动版本，临时部署在展会入口、核酸采样点、工地入口这类临时需要人员消杀的场景，整体结构的模块化程度高，所有零部件都采用常见的标准型材和标准件，加工时不需要开特殊模具，生产制造成本更低，组装时只需要按照装配逻辑拧接固定即可，不需要复杂的现场焊接作业，普通的安装工人对照装配说明就可以完成整机组装。在做三维建模的过程中，所有的安装孔位、拼接间隙都做了公差适配，避免实际加工组装时出现干涉问题，内部腔体的空间预留也充分考虑了不同规格消杀模块的尺寸差异，可以兼容市面上常见的超声波雾化、气溶胶雾化等不同类型的消杀组件，不需要对主体结构做改动就可以完成功能模块的替换升级。
