简易家用动感单车机械结构设计方案

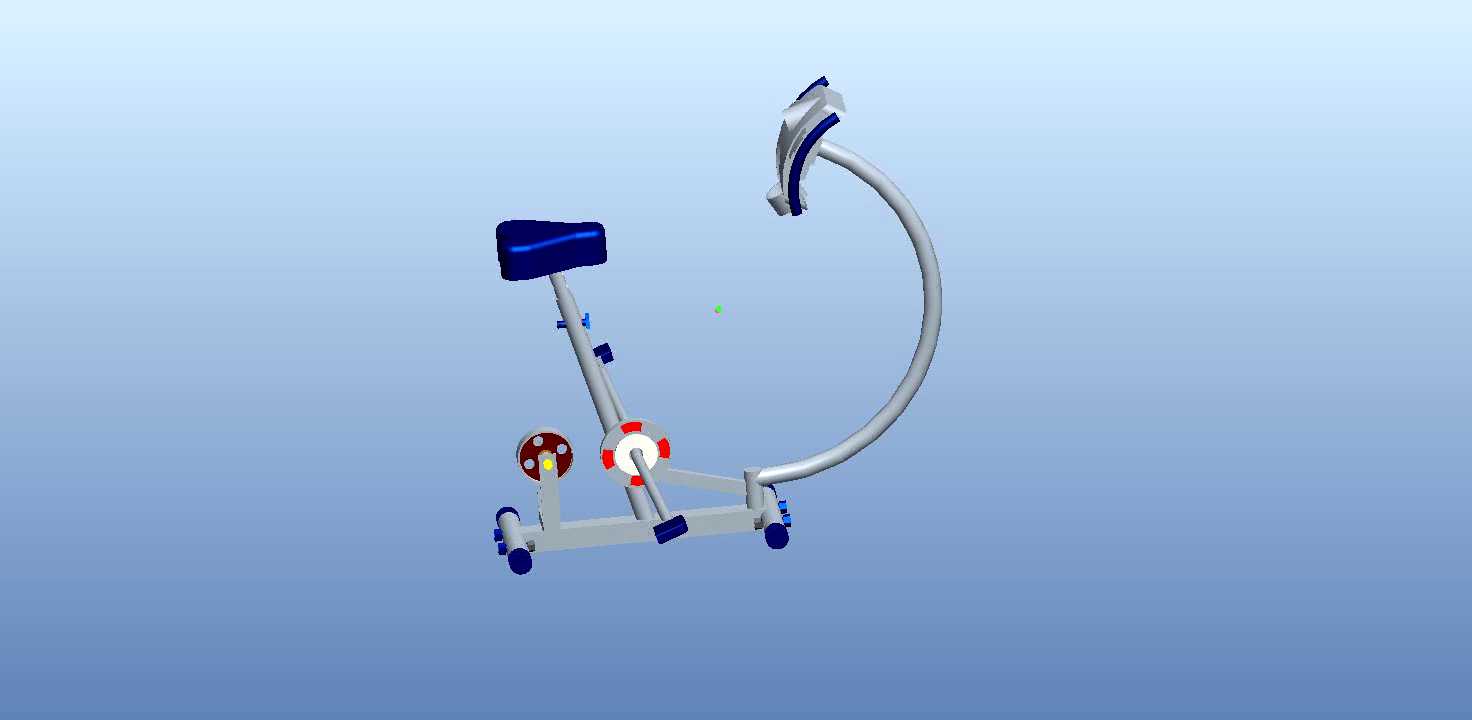

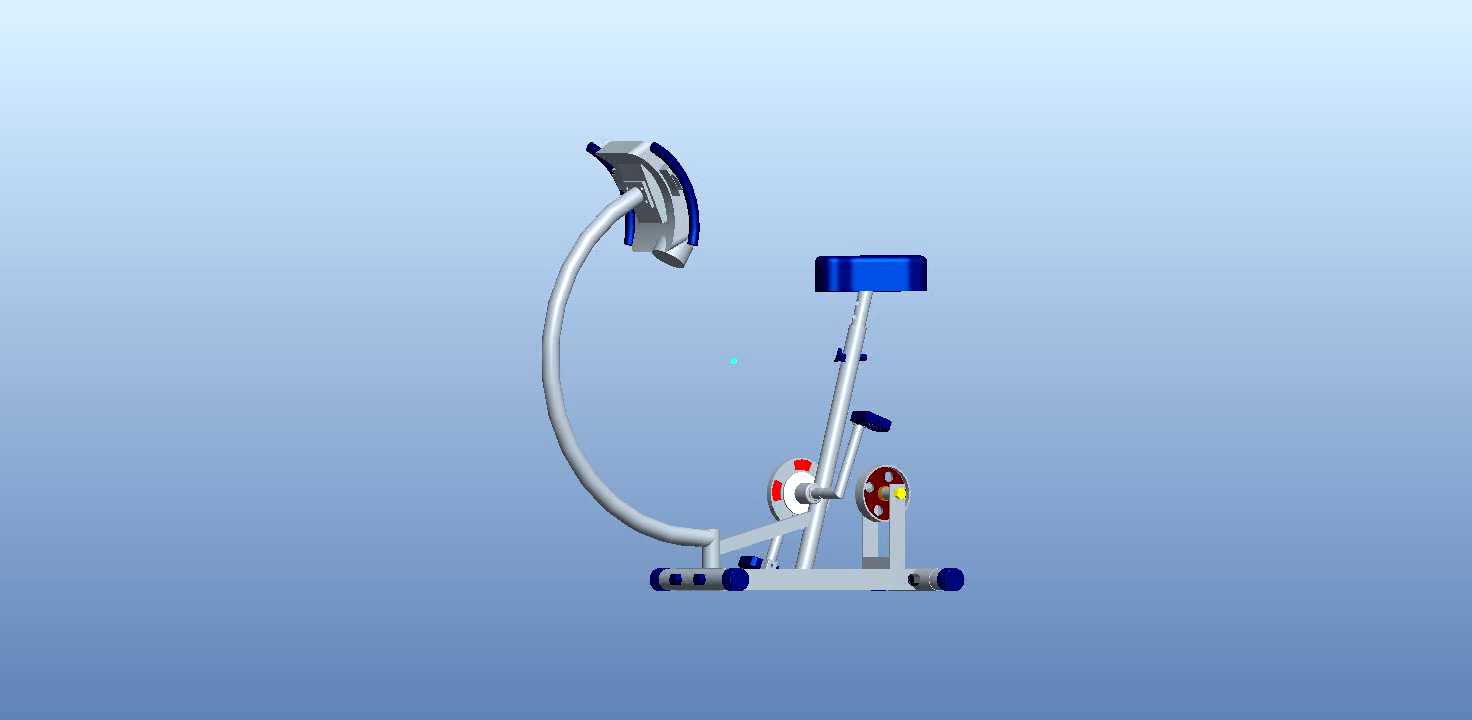

　　这款健身器械的结构设计，核心围绕家用场景的轻量化使用需求展开，没有采用商用动感单车的厚重焊接机架，而是用弯管成型的主支撑弧梁作为核心承力构件，从底部脚踏安装区域一直延伸到扶手安装位，一体弯制的结构减少了拼接焊缝的数量，既降低了加工难度，也能控制整体机架的重量，方便普通家庭用户挪动摆放。从安装边界来看，整机落地的支撑脚采用前后横向布置的短管结构，四个支撑端都预留了防滑脚垫的安装位，实际落地占用的横向宽度不超过600mm，纵向长度控制在900mm以内，扶手最高点距离地面的高度约1100mm，坐垫高度可通过立管的调节孔位在750mm到900mm之间调整，能够适配身高155cm到185cm的使用者，不需要额外的固定安装工序，放置在平整地面即可使用，不会对家居地面造成破坏。

　　从功能实现逻辑上，设计时没有加入复杂的磁控阻力模块，而是采用了最基础的摩擦轮阻力结构，脚踏曲柄直接带动惯性轮转动，通过调整摩擦块与惯性轮的接触压力来改变运动阻力，结构件数量少，后期维护只需要定期检查摩擦块的磨损情况即可，不需要复杂的电路或传感部件，故障率极低，非常适合入门级使用者了解健身器械的基础传动逻辑。坐垫采用了小尺寸的运动型坐垫设计，通过快拆结构固定在坐垫立管上，使用者可以根据自己的使用习惯调整坐垫的前后倾角，扶手位置也预留了泡棉包裹的安装位，握持时不会产生硌手的问题，弧形主架的弧度经过受力校核，当使用者站在脚踏上发力时，弧梁的形变控制在弹性形变范围内，不会出现永久变形或焊缝开裂的问题。

　　对于三维建模学习者来说，这个结构的装配逻辑非常清晰，从底部支撑框架的搭建开始，依次安装脚踏曲柄组件、惯性轮组件、坐垫立管、主支撑弧梁、扶手组件，每个连接部位的紧固件都采用标准件，没有特殊定制的异形连接件，建模时可以直接调用标准件库的螺栓、螺母、快拆销等模型，能够快速掌握自下而上的装配设计方法，也能通过运动仿真模拟脚踏转动时整个传动系统的运动状态，理解转动副的约束设置逻辑。在细节设计上，所有的管材端部都做了封头处理，避免管材内部进入灰尘或水汽造成锈蚀，所有的活动连接部位都预留了润滑脂的加注空间，长期使用也不会出现卡滞的问题，支撑脚的脚垫采用螺纹调节结构，即使地面存在轻微的不平整，也可以通过旋转脚垫调整高度，保证整机放置的稳定性，运动过程中不会出现晃动或异响。

　　不同于商用健身器材的复杂结构，这款设计刻意简化了非必要的功能模块，把核心的支撑、传动、调节功能做到最简化，加工时只需要用到管材切割、弯管、钻孔、焊接这几道基础工序，普通的机械加工门店就可以完成所有零件的加工，不需要专用的模具或复杂的加工设备，制造成本能够控制在很低的水平，适合作为入门级健身器材的结构参考，也适合机械设计初学者作为练习装配、运动仿真的建模案例，通过拆解这个结构，可以快速理解承力构件的受力分析思路，掌握运动类器械的人机工程尺寸设定方法，明白如何在保证结构强度的前提下尽可能简化零件数量，降低加工与装配的难度。
