惠特沃思快速回位传动机构设计

　　在各类需要执行往复直线动作的成型加工设备中，快速回位机构的性能直接决定了整机的作业节拍与运行稳定性，这类机构的核心设计目标是在保证工作行程输出足够推力、动作平稳的前提下，尽可能缩短非作业的回程耗时，同时降低回程阶段的动力损耗与结构冲击。惠特沃思快速回位机构正是针对这类工况开发的经典传动结构，其核心原理是通过曲柄滑块的运动轨迹优化，让工作行程保持匀速平缓的运动特性，满足成型作业中对施压、进给动作的平稳性要求，而回程阶段则通过连杆的角度变化，让滑块以更快的速度完成复位，在不提升驱动端转速的前提下，有效压缩空行程的时间占比。

　　从实际应用场景来看，这类机构广泛适配于中小型冲压成型机、塑料热压成型设备、纸品压合成型设备的进给与施压单元，也可用于部分需要短行程快速往复动作的自动化送料工位。相比常见的偏心轮直驱回位结构，该机构的工作行程段速度波动更小，在接触工件施压的过程中不会出现明显的速度突变，能有效降低成型过程中工件因受力冲击产生的形变缺陷，同时回程阶段的快速动作不会对驱动电机造成额外的负载冲击，因为整个运动过程的力臂变化是连续平滑过渡的，不存在刚性碰撞的节点。

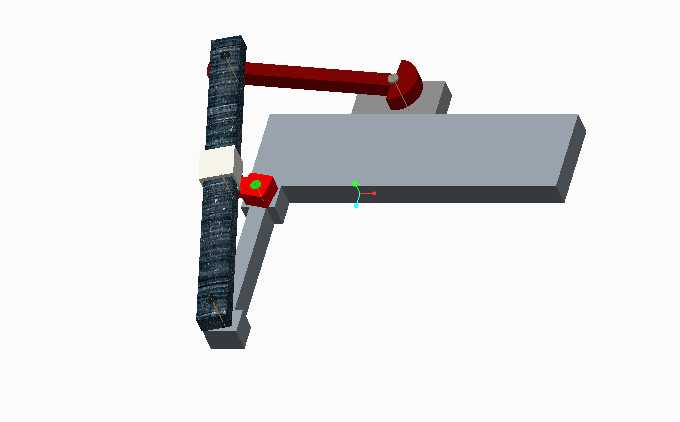

　　在结构设计层面，该机构采用了分体式的安装基座设计，基座作为整个机构的承载主体，预留了与设备机架连接的固定孔位，安装时可直接通过螺栓锁紧在设备的安装平面上，不需要额外设计复杂的转接支架。滑块部分采用了矩形导向结构，与基座上的导向槽采用间隙配合，配合面预留了润滑脂存储槽，长期运行时可定期加注润滑脂降低磨损，导向段的长度设计充分考虑了滑块伸出的最大行程，保证滑块在全行程运动过程中不会出现导向长度不足导致的卡滞、偏磨问题。曲柄与连杆的连接位置设置了耐磨衬套，可承受长期往复运动产生的摩擦损耗，衬套磨损后可单独更换，不需要整体更换连杆或曲柄部件，大幅降低了后期维护的成本。

　　从安装边界来看，该机构的整体外形为方正的块式结构，基座的安装平面平整度要求控制在0.1mm以内，保证机构安装后不会出现基座变形导致的导向卡滞；滑块的伸出端预留了与执行端作业部件连接的安装孔，可根据实际作业需求连接压头、推块、夹具等不同的执行元件，适配不同的作业场景。设计过程中对机构的运动死点位置做了优化，通过调整曲柄的回转中心位置，避免机构在行程起止位置出现死点卡滞，同时在曲柄的回转端设置了位置检测片的安装位，可配套安装接近开关实现行程位置的信号反馈，方便接入设备的自动化控制系统，实现动作节拍的精准控制。

　　在实际选型适配过程中，需要根据设备的作业行程需求调整曲柄的偏心距，偏心距的大小直接决定滑块的工作行程长度，同时需要匹配对应功率的驱动电机，保证工作行程段的输出扭矩满足作业负载要求。该机构的结构组成相对简单，没有复杂的异形零部件，所有零部件都可采用常规的机加工工艺完成制造，加工难度低，装配过程不需要专用的工装夹具，按照装配顺序依次完成曲柄、连杆、滑块的组装后，手动盘车确认全行程无卡滞即可完成装配，非常适合中小型设备的配套改造与新机设计选用。长期运行测试数据显示，在正常润滑维护的前提下，该机构的连续运行寿命可达上万小时，回程速度相比普通曲柄滑块机构提升40%以上，同时工作行程的运行平稳性更优，能有效平衡作业效率与成型质量的双重需求，在各类中小型成型设备的传动单元设计中具备很高的实用价值。
