蒸汽机动力总成结构三维设计

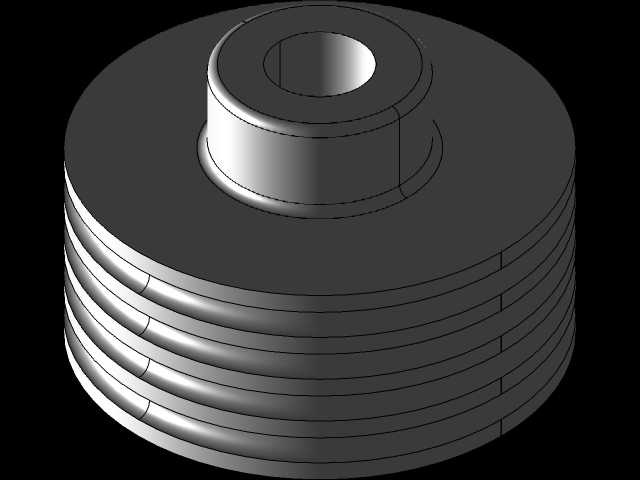

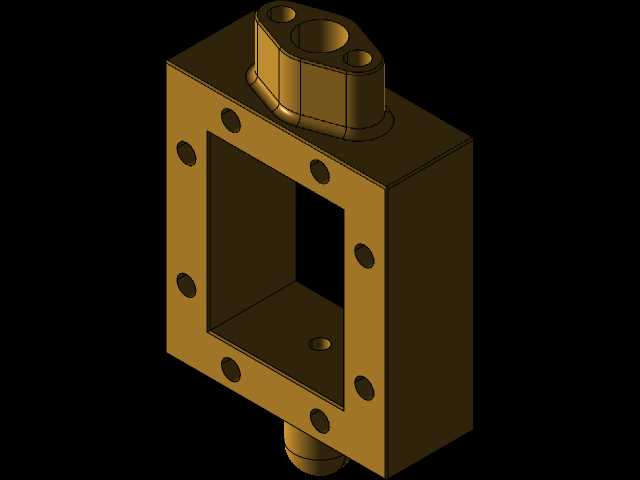

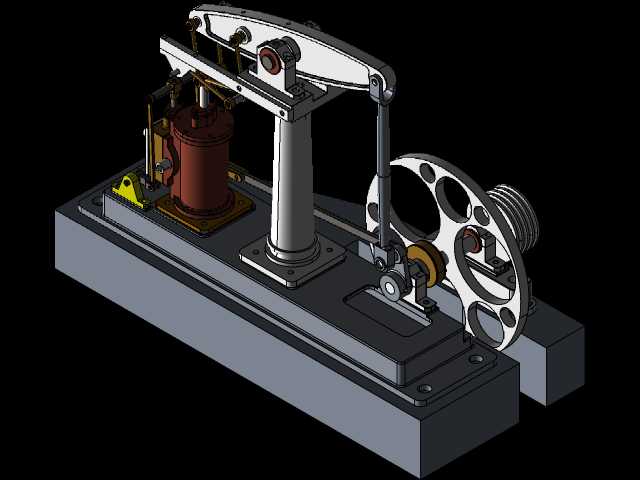

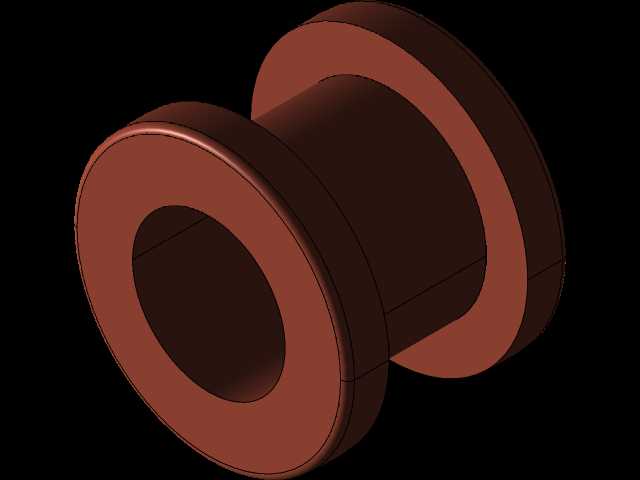

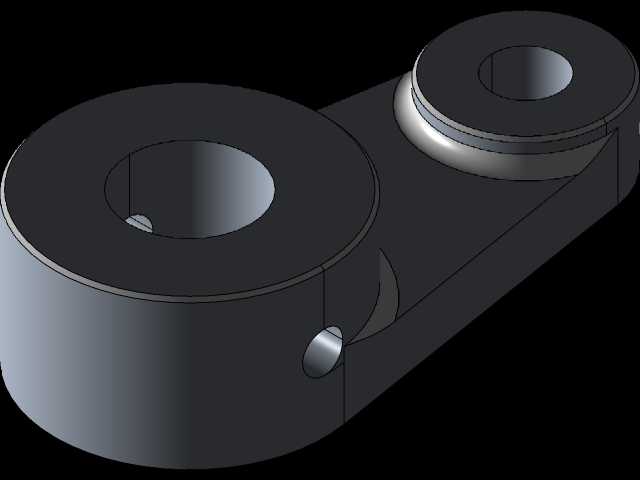

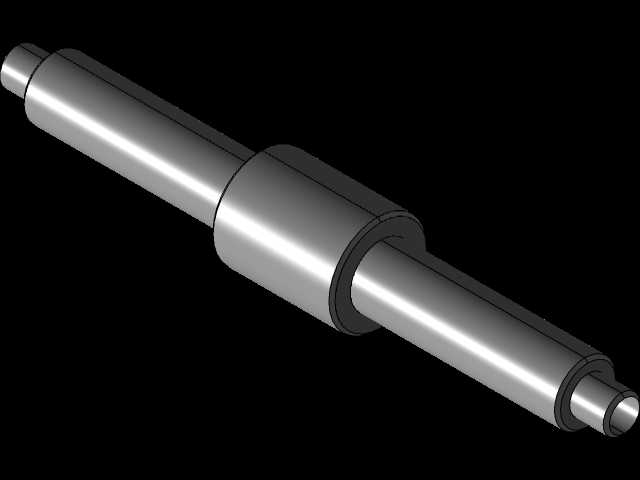

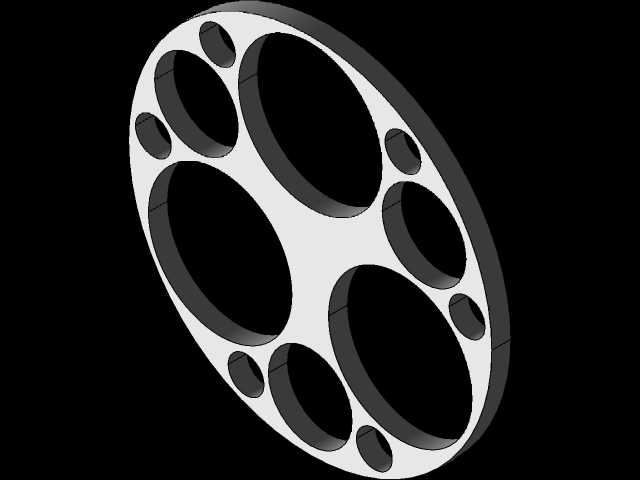

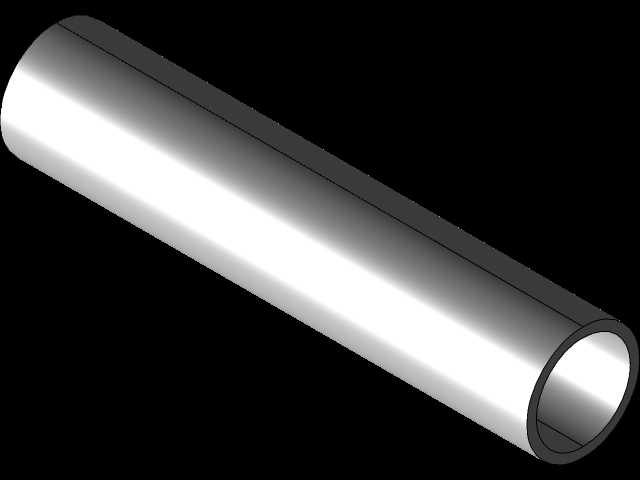

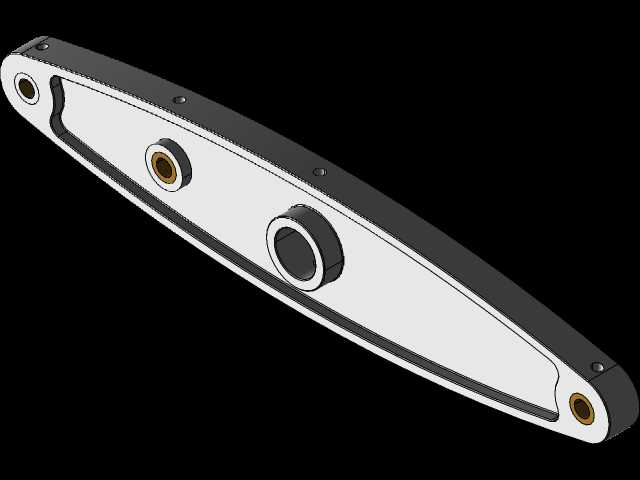

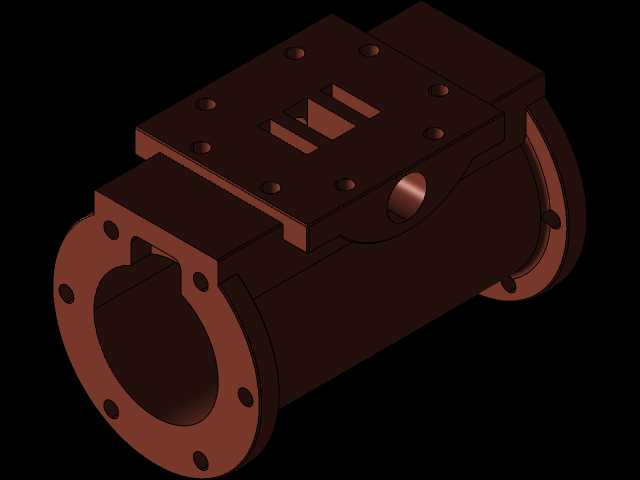

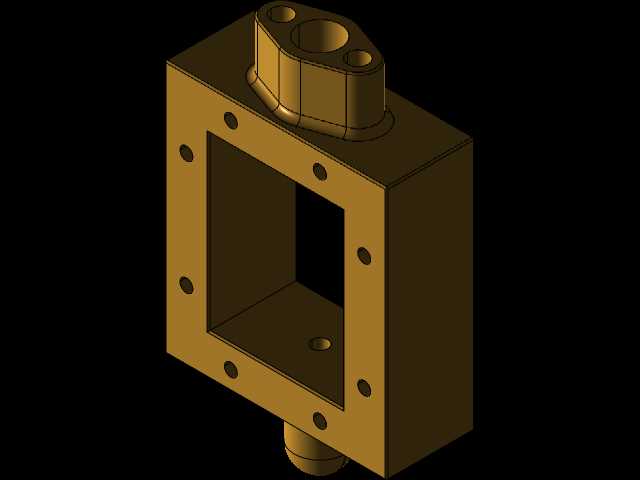

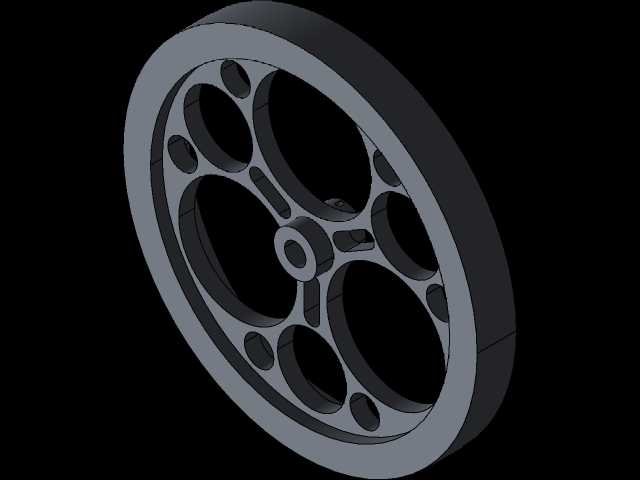

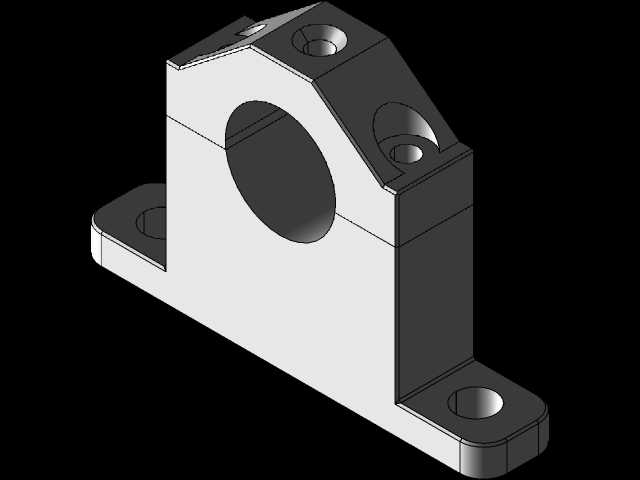

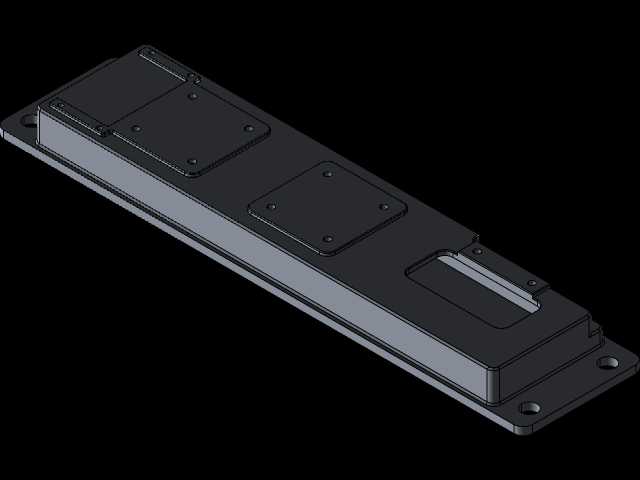

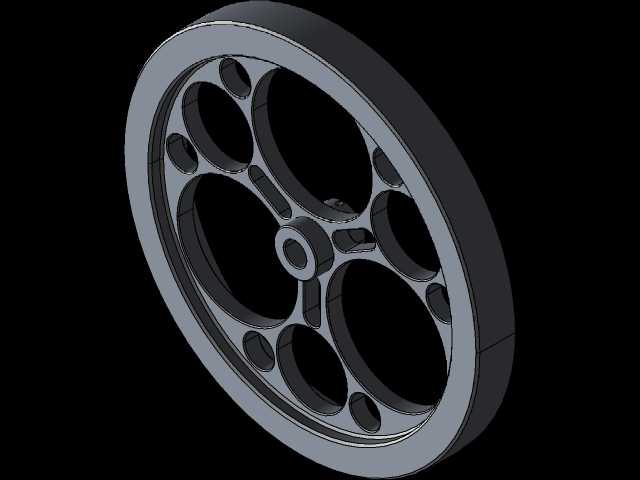

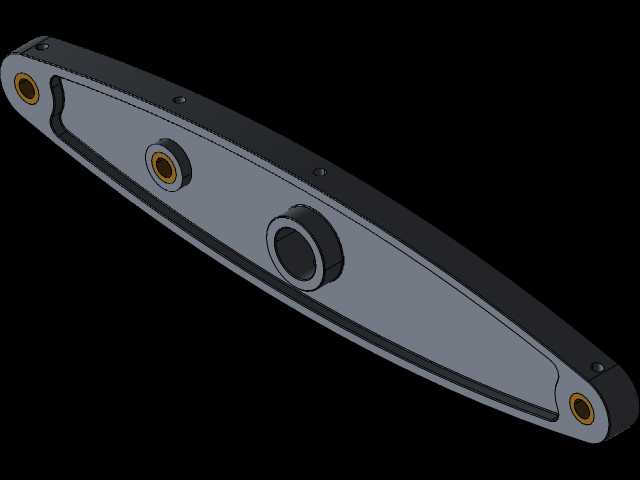

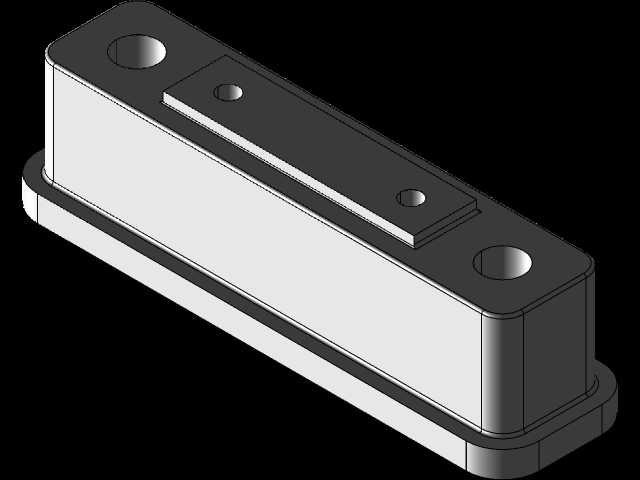

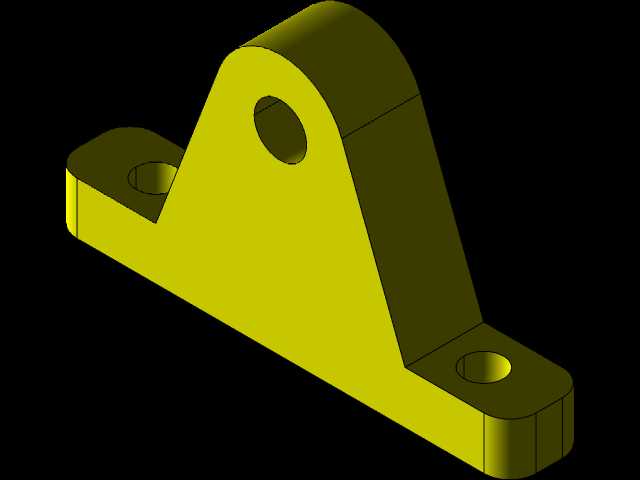

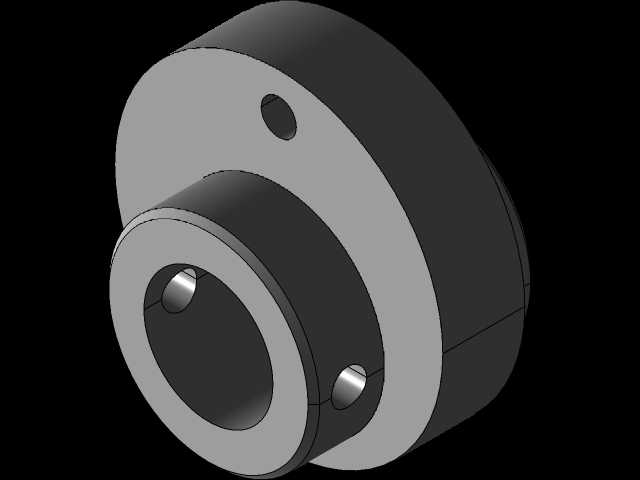

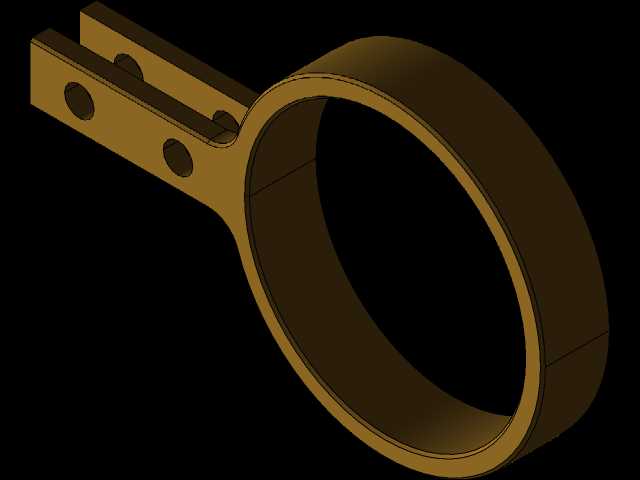

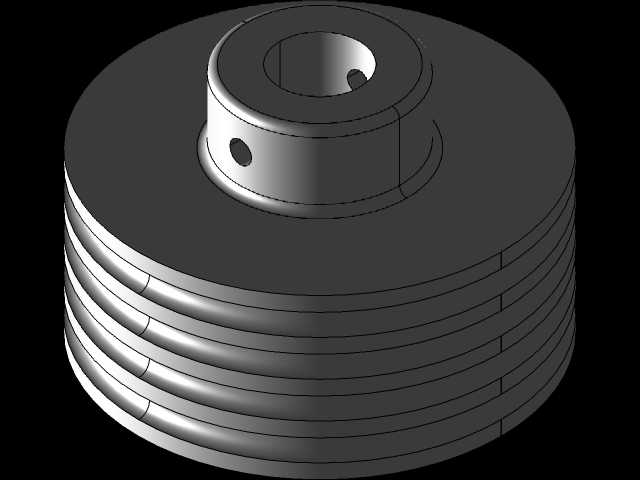

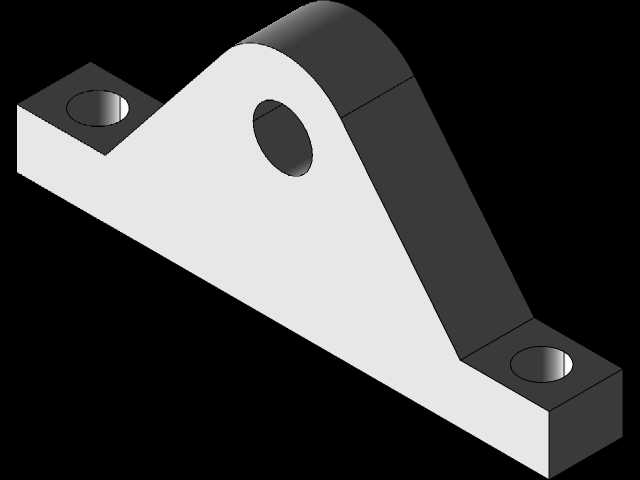

　　这套蒸汽机总成结构，核心服务于小型热能动力转换场景，在教学演示装置、复古动力展品、小型分布式动力试验台架中都有明确的应用空间，区别于大型工业蒸汽动力机组，该结构做了紧凑化整合，把蒸汽导入腔、活塞传动基座、阀体安装位、壳体连接结构做了一体化布局，减少了分散零件带来的装配累积误差。从实际用途来看，该总成承担蒸汽能量到机械往复运动的转换核心功能，外部蒸汽管路接入后，通过腔道配气结构推动内部活塞组件做往复动作，再通过外接的曲柄连杆结构把直线运动转化为旋转动力输出，可直接配套小型发电机、传动演示机构、复古动力模型的动力端使用。从功能特性上看，壳体采用上下分箱式结构，上盖为异形轮廓设计，既避让了内部活塞的运动行程空间，

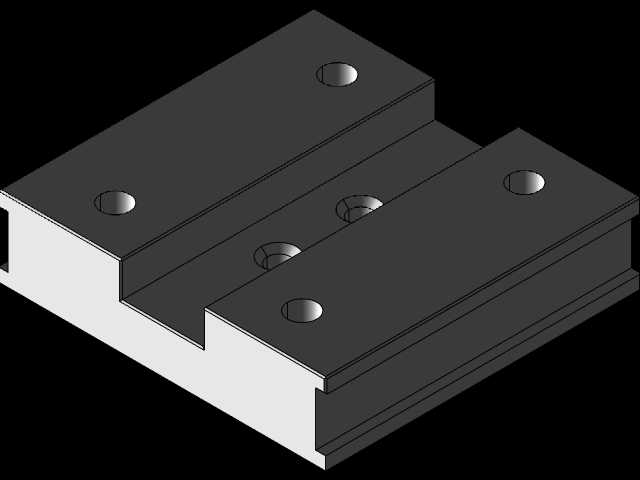

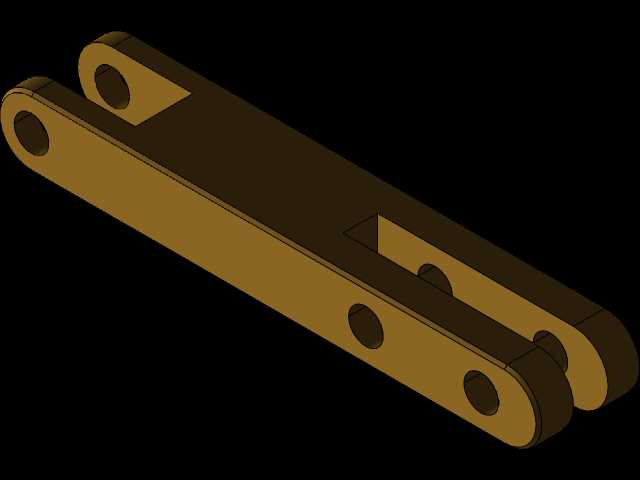

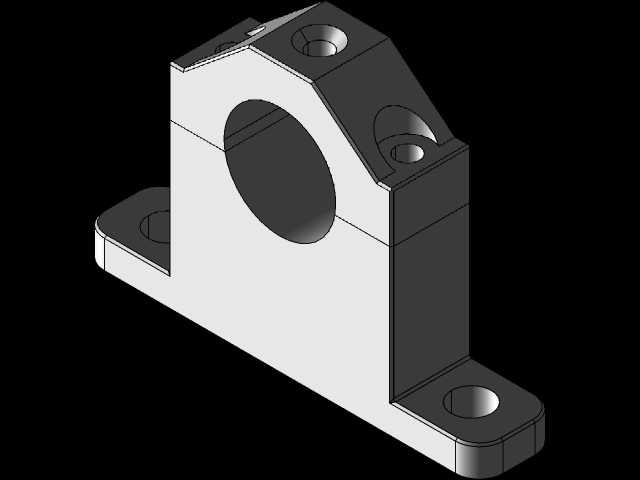

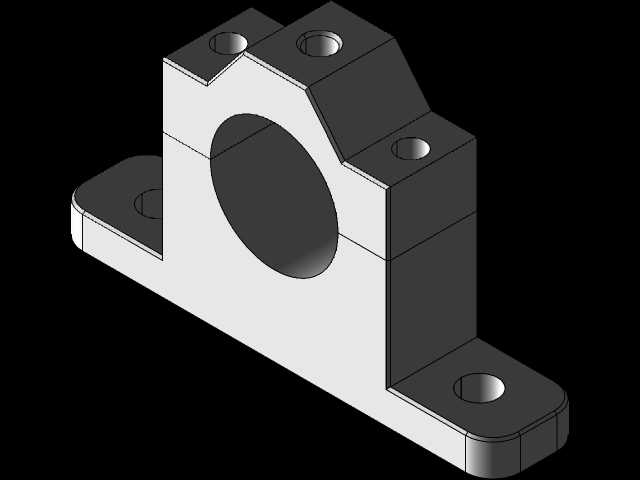

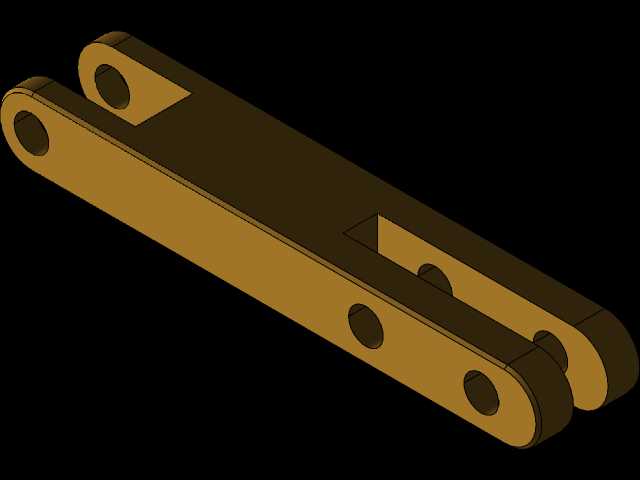

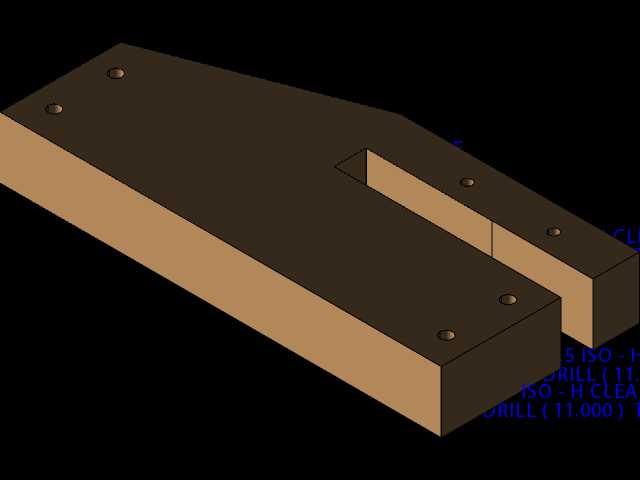

　　又在对应螺栓连接位做了加厚凸台处理，避免长期受蒸汽压力、振动载荷出现连接位开裂问题；侧面预留的开槽结构是传动连杆的运动避让空间，边缘做了圆角过渡，减少应力集中的同时，也能避免连杆运动过程中与壳体发生剐蹭。设计思路上优先考虑了装配工艺性，所有连接螺栓孔都采用通孔设计，分布在壳体的外缘受力均匀位置，单排螺栓间距控制在合理范围内，保证密封面的压力分布均匀，不需要额外做复杂的密封槽加工就能满足低压蒸汽场景的密封要求；壳体的底座部分做了平整安装面设计，不需要额外加装调整垫就能直接固定在安装台架上，降低了现场安装的调整工作量。外形尺寸上，整体轮廓为长条形阶梯状结构，长度方向预留了活塞全行程的运动空间，宽度方向整合了配气腔与传动避让空间，

　　高度方向控制在紧凑范围内，不会占用过多台架安装空间；安装边界方面，底部安装面的平面度公差要求控制在0.1mm以内，所有螺栓孔的位置度公差不超过0.2mm，保证与台架安装孔的对位精度，侧面传动开槽的中心高度与外接曲柄机构的中心高保持一致，不需要额外调整传动组件的高度差就能完成对接。在细节结构处理上，壳体的所有外露棱边都做了倒角处理，既避免装配过程中划伤操作人员，也能减少铸件、机加工件的边缘毛刺残留；内部腔道的转角处都做了圆弧过渡，减少蒸汽流动过程中的阻力损失，也避免长期使用过程中杂质在转角处堆积造成腔道堵塞。对于结构设计从业者来说，这套总成的布局逻辑有很强的参考价值，在做同类小型动力转换装置的结构设计时，

　　可以借鉴这种分箱式壳体的布局方式，把受力连接位、运动避让位、介质流通腔道做整合设计，在保证结构强度的前提下尽可能压缩整体体积，同时兼顾加工与装配的便利性，不需要采用复杂的加工工艺就能完成零件制造，降低整体的制造成本。在选型适配层面，该总成可以直接配套低压饱和蒸汽工况使用，不需要额外做耐压强化处理，如果要适配更高压力的蒸汽工况，只需要调整壳体的壁厚与螺栓的规格，不需要改动整体的布局结构，具备一定的工况适配扩展性。
